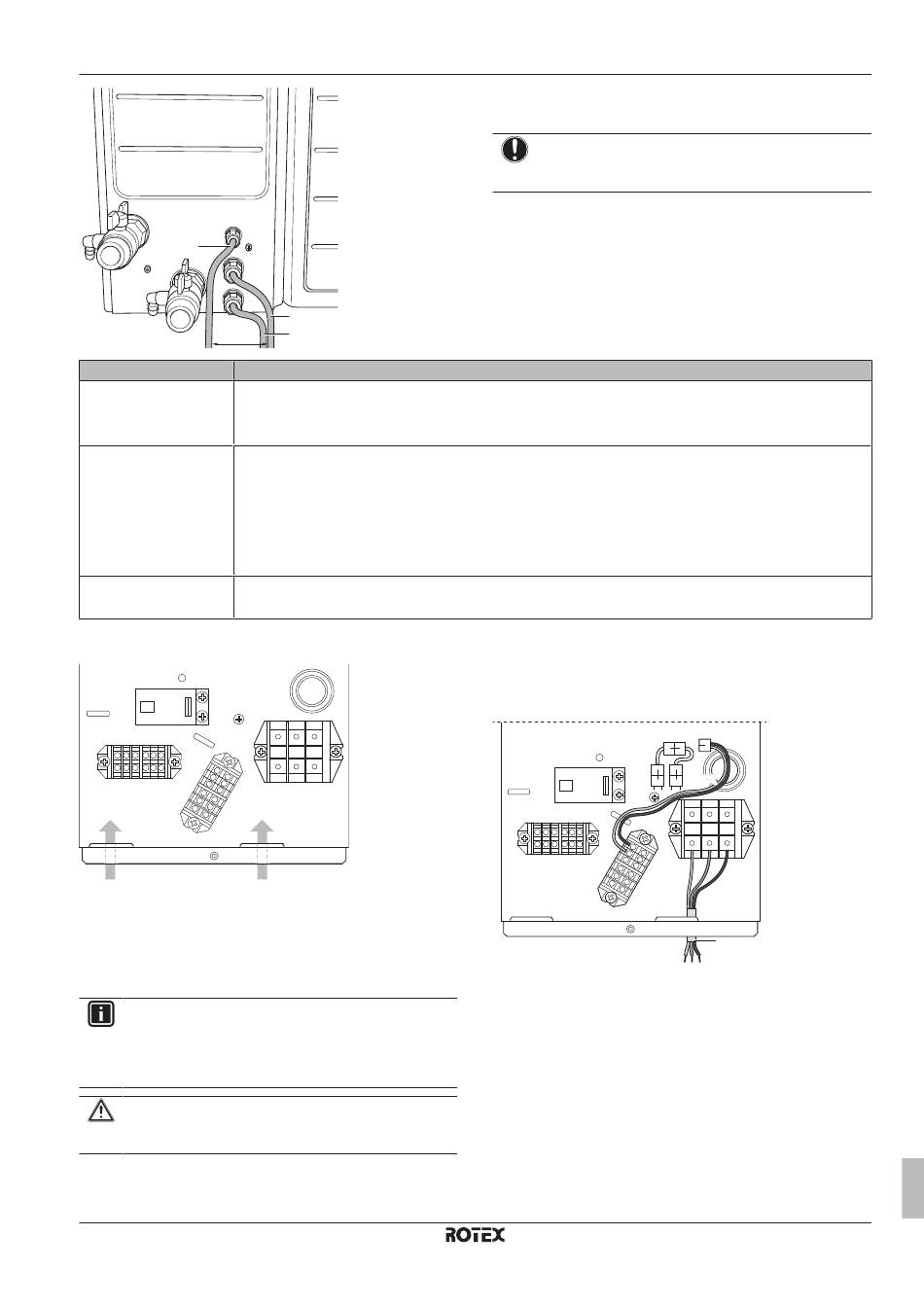

Disposition
Câbles possibles (selon les options installées)
a
▪ Interface utilisateur
Basse tension
▪ Câble d'interconnexion vers boîtier de commande RKCB07CAV3
▪ Capteur extérieur à distance (option)
b
▪ Alimentation électrique à tarif normal
Haute tension
▪ Contact d'alimentation électrique à tarif préférentiel
▪ Convecteur de pompe à chaleur (option)
▪ Vanne d'arrêt (à fournir)
▪ Pompe à eau chaude sanitaire (non fournie)
▪ Commande du chauffage/rafraîchissement
c
▪ Alimentation principale
Alimentation principale
4 À l'intérieur de l'unité, raccordez le câblage de la manière
suivante:
a
a
Câblage basse tension
b
Câblage haute tension + alimentation électrique principale
5 Vérifiez que le câble n'est PAS en contact avec des bords
coupants.
6 Installez le couvercle du coffret électrique.
INFORMATIONS
Lors de la mise en place de câbles supplémentaires ou en
option, prévoyez une longueur de câble suffisante. Cela
permettra de retirer/repositionner le coffret électrique et
d'accéder aux autres composants lors d'un entretien.
ATTENTION
N'insérez et ne placez PAS une longueur de câble
excessive dans l'unité.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
b
c
b
a
Basse tension
b
Haute tension
c
Alimentation principale
REMARQUE
Une distance d'au moins 25 mm doit être respectée entre
les câbles de haute et de basse tension.
7.8.5
Raccordement de l'alimentation électrique
principale
1 Raccordez l'alimentation électrique principale.
En cas d'alimentation électrique au tarif normal
X6Y
A2P
X1A
X5M
X3M
1
GND
2
L
3
N
a
Câble d'interconnexion (= alimentation électrique
principale)
7 Installation
X6YA
X19A
X4M
1
2
3
a
1 2 3
Guide de référence installateur
45
