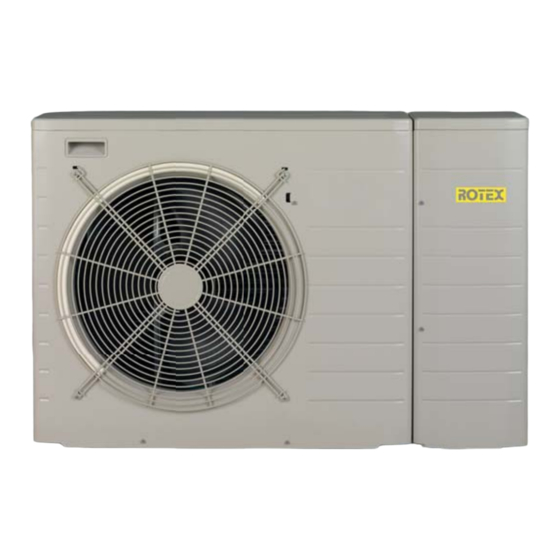

Rotex RBLQ05CAV3 Manuel D'installation
Masquer les pouces
Voir aussi pour RBLQ05CAV3:
- Guide de référence utilisateur (28 pages) ,
- Manuel d'installation (28 pages) ,
- Manuel d'utilisation (12 pages)
Manuels Connexes pour Rotex RBLQ05CAV3
Sommaire des Matières pour Rotex RBLQ05CAV3
- Page 1 Manuel d'installation ROTEX HPSU basse température monobloc RBLQ05CAV3 RBLQ07CAV3 Manuel d'installation RDLQ05CAV3 Français ROTEX HPSU basse température monobloc RDLQ07CAV3...
- Page 2 3P403988-6D...
-
Page 3: Table Des Matières
Assistant rapide: standard .......... 13 Il est possible que les dernières révisions de la documentation 5.2.3 Assistant rapide: options..........13 fournie soient disponibles sur le site Web ROTEX de votre région ou 5.2.4 Assistant rapide: puissances (suivi de la via votre revendeur. -
Page 4: Préparation
Débit minimal requis (mm) (mm) Modèles 05+07 12 l/min Sortie d'air Entrée d'air Reportez-vous à la procédure recommandée, décrite à la section "6.2 Liste de vérifications pendant la mise en service" à la page 19. Manuel d'installation RBLQ+RDLQ05+07CAV3 ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 5: Préparation Du Câblage Électrique
(a). Si le revêtement sur Installation la zone de fixation est retiré, les écrous rouillent facilement. Ouverture des unités 4.1.1 Ouverture de l'unité extérieure DANGER: RISQUE D'ÉLECTROCUTION DANGER: RISQUE DE BRÛLURE RBLQ+RDLQ05+07CAV3 Manuel d'installation ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 6: Installation De L'unité Extérieure
Hauteur maximale des chutes de neige Il est possible d'installer l'unité sur des supports muraux: 4.2.2 Installation de l'unité extérieure ATTENTION NE RETIREZ PAS le carton de protection avant que l'unité soit installée correctement. Manuel d'installation RBLQ+RDLQ05+07CAV3 ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 7: Pour Fournir Le Drainage
à ce que le câble ne raye pas la peinture (à fournir). 4 Fixez les extrémités du câble. Serrez ces extrémités. Carton de protection Feuille d'instructions RBLQ+RDLQ05+07CAV3 Manuel d'installation ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 8: Raccordement De La Tuyauterie D'eau
Pour empêcher le l'exposition du glycol à l'air. système de geler, il faut plus de glycol. Ajoutez le glycol en fonction du tableau ci-dessous. Manuel d'installation RBLQ+RDLQ05+07CAV3 ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 9: Remplissage Du Circuit D'eau
5 Purgez autant d'air que possible du circuit d'eau. Pour connaître Une distance d'au moins 25 mm doit être respectée entre les consignes, reportez-vous à la section "6 Mise en service" à les câbles de haute et de basse tension. page 19. RBLQ+RDLQ05+07CAV3 Manuel d'installation ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 10: Raccordement De L'alimentation Électrique Principale
N'insérez et ne placez PAS une longueur de câble excessive dans l'unité. 4.4.2 Raccordement de l'alimentation électrique principale 1 Raccordez l'alimentation électrique principale. a Interface utilisateur principale b Interface utilisateur en option 1 2 3 Manuel d'installation RBLQ+RDLQ05+07CAV3 ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 11: Raccordement De La Vanne D'arrêt
1 Raccordez le câble de commande de la vanne aux bornes niveau de la partie inférieure des bornes X8M/8+9 du boîtier de adaptées comme indiqué sur l'illustration ci-dessous. commande. REMARQUE Raccordez uniquement les vannes NO (normalement ouvertes). RBLQ+RDLQ05+07CAV3 Manuel d'installation ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 12: Configuration
3 Rendez-vous dans la seconde partie correspondante du navigation dans la structure du menu. paramètre à l'aide des boutons Accès aux réglages via le code dans les Code paramètres d'affichage. Reportez-vous également aux sections suivantes: Manuel d'installation RBLQ+RDLQ05+07CAV3 ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 13: Configuration De Base
Clapet de non-retour Douche [A.2.1.8] [7-02] Nombre de zones de température d'eau: Eau froide ▪ 0 (1 zone TD): Principale Boîtier de commande ▪ 1 (2 zones TD): Principale secondaire RBLQ+RDLQ05+07CAV3 Manuel d'installation ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... - Page 14 ▪ 0 (Non): PAS installé ▪ 1 (Oui): Installé ▪ 1: installé (0,1 impuls/kWh) ▪ 2: installé (1 impuls/kWh) ▪ 3: installé (10 impuls/kWh) ▪ 4: installé (100 impuls/kWh) ▪ 5: installé (1000 impuls/kWh) Manuel d'installation RBLQ+RDLQ05+07CAV3 ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02...
-
Page 15: Assistant Rapide: Puissances (Suivi De La Consommation)
[0-03] [0-02] température de départ) ▪ 3 progr): d'eau ▪ T : : Température de départ cible programmé (uniquement pour (secondaire) commande température ▪ T : Température extérieure départ) RBLQ+RDLQ05+07CAV3 Manuel d'installation ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 16: Contrôle De L'eau Chaude Sanitaire
Vous pouvez utiliser ce réglage pour limiter la température au niveau des robinets d'eau chaude sanitaire. Manuel d'installation RBLQ+RDLQ05+07CAV3 ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 17: N° À Contacter/Assistance
Fct délestage Mode Type [A.7] Mise en service Valeur ampères Essais Valeur kW Limites ampères pour EN Séchage de dalle Limites kW pour EN Purge d'air Priorité Essais actionneurs RBLQ+RDLQ05+07CAV3 Manuel d'installation ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... - Page 18 5 Configuration INFORMATIONS La visibilité des réglages dépend des réglages installateur sélectionnés. Manuel d'installation RBLQ+RDLQ05+07CAV3 ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02...
-
Page 19: Mise En Service
Si ce liquide n'est PAS récupéré, Les tuyaux installés sont de taille correcte et sont il risque de s'écouler sur les composants internes et correctement isolés. d'endommager l'unité. RBLQ+RDLQ05+07CAV3 Manuel d'installation ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 20: Essai De Fonctionnement
Si vous ne Reportez-vous à la section "Réglage du niveau d'autorisation respectez pas cette consigne, la dalle risque de fissurer. de l'utilisateur sur Installateur" à la page 12. Manuel d'installation RBLQ+RDLQ05+07CAV3 ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 21: Remise À L'utilisateur
4 Sélectionnez Verrouiller ou Déverrouiller et appuyez sur Pour activer ou désactiver le verrouillage des boutons 1 Appuyez sur pour accéder à l'une des pages d'accueil. 2 Appuyez sur pendant plus de 5 secondes. RBLQ+RDLQ05+07CAV3 Manuel d'installation ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 22: Données Techniques
Position dans le boîtier de commande PCB3 Position dans le boîtier optionnel Position dans le coffret électrique du compresseur PCB1 Position dans le kit de chauffage d'appoint X14M PCB2 X15M Manuel d'installation RBLQ+RDLQ05+07CAV3 ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... - Page 23 Convecteur de pompe à chaleur 6WN (3N~, 400 V, 6 kW) Boîtier optionnel 9WN (3N~, 400 V, 9 kW) Thermistance ambiante intérieure externe Température de départ principale: Unité extérieure: module du compresseur (RDLQ05CAV3+RBLQ05CAV3) coffret électrique de l'hydrobox PCB3 X19A/5 SW1 SW3 1 2 3 4 5...
-
Page 24: Unité Extérieure: Module Du Compresseur (Rdlq07Cav3+Rblq07Cav3)
1 2 3 4 1 2 3 4 5 6 1 2 3 4 X11A S1PH -t° -t° -t° S1NPH P> M1C MS coffret électrique du compresseur 4D094176-1C_Page 6 Manuel d'installation RBLQ+RDLQ05+07CAV3 ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 25: Unité Extérieure: Module Hydraulique
X21A X22A -t° -t° capteur ambiant extérieur externe -t° en option -t° X20A X28A X16A X25A X31A X26A X45A Coffret électrique de 1 2 3 4 l'hydrobox 4D094176-1C_Page 7 RBLQ+RDLQ05+07CAV3 Manuel d'installation ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... -
Page 26: Boîtier De Commande
3N~, 400 V, 6 kW ou 9 kW 1N~, 230 V, 3 kW ou 6 kW Option chauffage d'appoint (pour le modèle *3V uniquement) Option chauffage d'appoint (modèle *9W) 4D094176-1C_Page 9 Manuel d'installation RBLQ+RDLQ05+07CAV3 ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02... - Page 27 Relais de chauffage d'appoint (phase 2) Chauffage du vase d'expansion Relais sur CCI Fusible de surintensité chauffage d'appoint LED 1~LED 4 Voyant lumineux Fusible de surintensité booster ECS LED A, LED B Voyant témoin RBLQ+RDLQ05+07CAV3 Manuel d'installation ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02...
- Page 28 Thermistance ambiante extérieure externe Pas installé dans le coffret électrique R6T (A4P) Thermistance ambiante intérieure externe Câblage en fonction du modèle Contacteur de débit Contact d'alimentation électrique à tarif préférentiel Manuel d'installation RBLQ+RDLQ05+07CAV3 ROTEX HPSU basse température monobloc 4P417248-1A – 2016.02...
-
Page 29: Schéma De Raccordement Électrique
