14.8

Courbe ESP

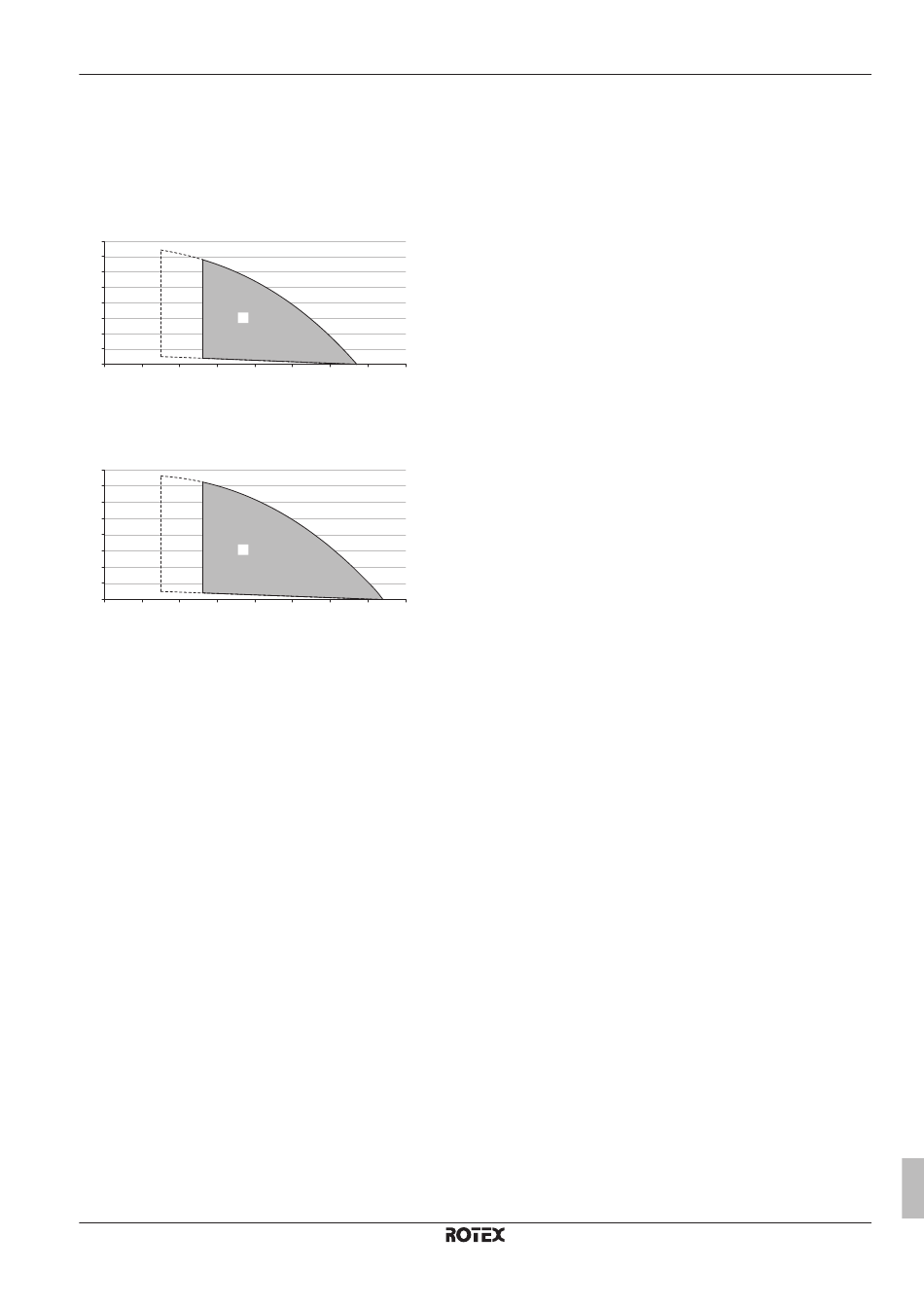

14.8.1 Courbe ESP: unité extérieure
Note: une erreur de débit surviendra si le débit d'eau minimum n'est
pas atteint.
RDLQ05CAV3+RBLQ05CAV3
A (kPa)
80
70
60
50
40
30 C
20
10
0
0 5 10 15 20
RDLQ07CAV3+RBLQ07CAV3
A (kPa)
80
70
60
50
40
C
30
20
10
0
0 5 10 15 20
A Pression statique extérieure
B Débit d'eau
C Fonctionnement
Remarques:
▪ La zone de fonctionnement est uniquement étendue aux débits
inférieurs lorsque l'unité fonctionne avec la pompe à chaleur
seulement et que la température du support est suffisamment
élevée. (Cela ne s'applique pas au démarrage, au dégivrage et au
fonctionnement du chauffage d'appoint, si un chauffage d'appoint
est installé.)
▪ À propos des lignes en pointillés: la limite de plage de
fonctionnement la plus élevée est uniquement valable si le
support est de l'eau. La limite est moins élevée en cas d'ajout de
glycol au système.
▪ La sélection d'un débit
fonctionnement peut endommager
anomalies de fonctionnement au niveau de l'unité.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
25 30 35 40
B (l/min)
25 30 35 40
B (l/min)
non conforme à la plage
l'unité ou causer
de
des
14 Données techniques
