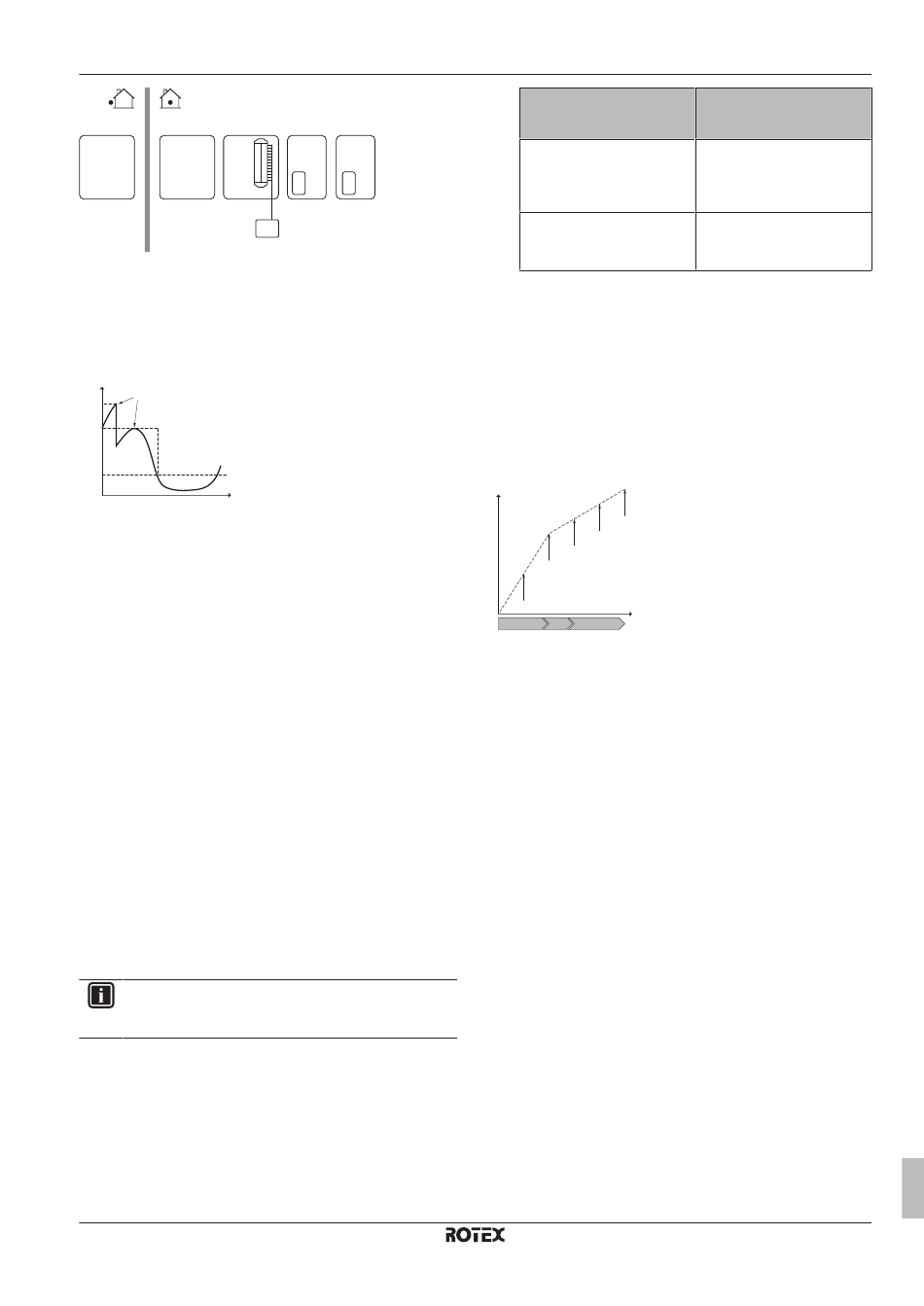

A
B
C
X2M
A
Unité extérieure
B
Boîtier de commande
C
Boîtier optionnel
D
Kit de chauffage d'appoint
E
Ballon d'eau chaude sanitaire
F
Système de gestion de l'énergie
a
Activation de la limitation électrique (4 entrées numériques)
b
Chauffage d'appoint
c
Booster ECS
P
i
a
DI1
DI3
b
DI4
t
P
Entrée électrique
i
t
Temps
DI
Entrées numériques (niveaux de limitation électrique)
a
Limitation électrique activée
b
Entrée électrique réelle
Installation
▪ Installez le boîtier de commande RKCB07CAV3 et le boîtier
optionnel RK2CB07CAV3.
▪ Quatre entrées numériques maximum sont utilisées pour activer le
niveau de limitation électrique correspondant:
▪ DI1 = limitation la plus faible (consommation d'énergie la plus
élevée)
▪ DI4 = limitation la plus élevée (consommation d'énergie la plus
faible)
▪ Pour connaître les spécifications des entrées numériques et
l'emplacement des connexions, reportez-vous au schéma de
câblage.
Configuration
Réglez les paramètres de contrôle de la consommation électrique
sous [A.6.3.1] via l'interface utilisateur (reportez-vous à la section
"8 Configuration" à la
page 54):
▪ Sélectionnez l'activation par les entrées numériques.
▪ Sélectionnez le type de limitation (puissance en kW ou courant en
A).
▪ Définissez le niveau de limitation électrique souhaité pour chaque
entrée numérique.
INFORMATIONS
Si plus d'1 entrée numérique est fermée (à la fois), la
priorité d'entrée numérique est fixée: priorité DI4 >...>DI1.
5.6.3
Processus de limitation électrique
L'unité extérieure est plus efficace que les chauffages électriques.
Les chauffages électriques sont donc limités et désactivés en
premier. Le système limite la consommation électrique dans l'ordre
suivant:
1
Limite certains chauffages électriques.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
D
E
b
c
a
F
5 Consignes d'application
Si... est prioritaire
Production d'eau chaude
sanitaire
Chauffage
2
Désactive tous les chauffages électriques.
3
Limite l'unité extérieure.
4
Désactive l'unité extérieure.
Exemple
Si la configuration est la suivante:
▪ Le
niveau
de
limitation
fonctionnement simultané du booster ECS et du chauffage
d'appoint (niveau 1 et niveau 2).
▪ Priorité du chauffage = booster ECS
La consommation électrique est alors limitée comme suit:
P
h
e
d
c
b
a
C
e
A
B
C
P
Chaleur produite
h
C
Énergie consommée
e
A
Unité extérieure
B
Booster ECS
C
Chauffage d'appoint
a
Fonctionnement limité de l'unité extérieure
b
Fonctionnement normal de l'unité extérieure
c
Booster ECS activé
d
Chauffage d'appoint niveau 1 activé
e
Chauffage d'appoint niveau 2 activé
5.7
Configuration d'un capteur externe
de température
Vous pouvez connecter un capteur externe de température. Il peut
mesurer la température ambiante extérieure. ROTEX vous
recommande d'utiliser un capteur externe de température dans les
cas suivants:
Température ambiante extérieure
▪ La température ambiante extérieure est mesurée au niveau de
l'unité extérieure. L'unité extérieure doit donc être installée dans
un lieu:
▪ du côté nord de la maison ou du côté de la maison où se
trouvent la plupart des émetteurs de chaleur,
▪ qui n'est PAS exposé à la lumière directe du soleil.
▪ Si cela n'est PAS possible, ROTEX vous recommande de
connecter un capteur extérieur à distance (option EKRSCA1).
▪ Installation:
▪ Pour connaître les consignes d'installation, reportez-vous au
manuel d'installation du capteur extérieur à distance et à
l'addendum pour l'équipement en option.
▪ Configuration: sélectionnez le capteur extérieur [A.2.2.B].
Alors réglez la priorité du
chauffage via l'interface
utilisateur sur...
Booster ECS
Résultat: le chauffage
d'appoint est désactivé en
premier.
Chauffage d'appoint
Résultat: le booster ECS est
désactivé en premier.
électrique
ne
permet
PAS
Guide de référence installateur
le
25
