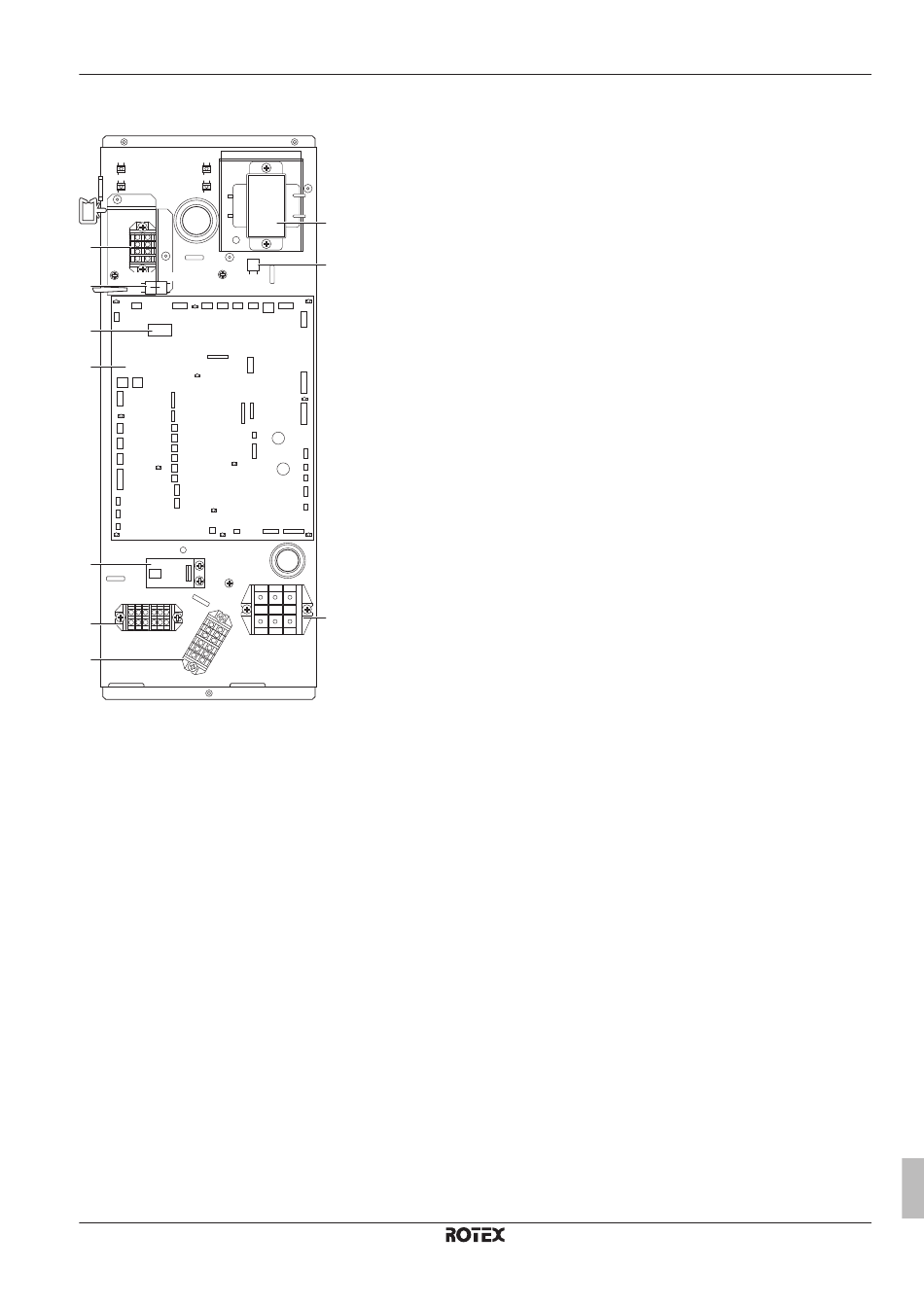

14.4.2 Composants: coffret électrique (unité
extérieure)
X7M
c
X6Y X6YA
X6YB
b
h
FU1
g
A1P
A2P
i
d
X5M
e
X3M
a Transformateur
b Connecteurs
c Bornier (vers chauffages)
d Bornier (basse tension)
e Bornier (haute tension)
f Bornier (alimentation)
g Carte de circuit imprimé principale
h Fusible de la CCI principale
i CCI de la boucle de courant pour la communication avec le
boîtier de commande et le boîtier optionnel
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
TB1
a
b
f
X4M
