Fonctionnement du système

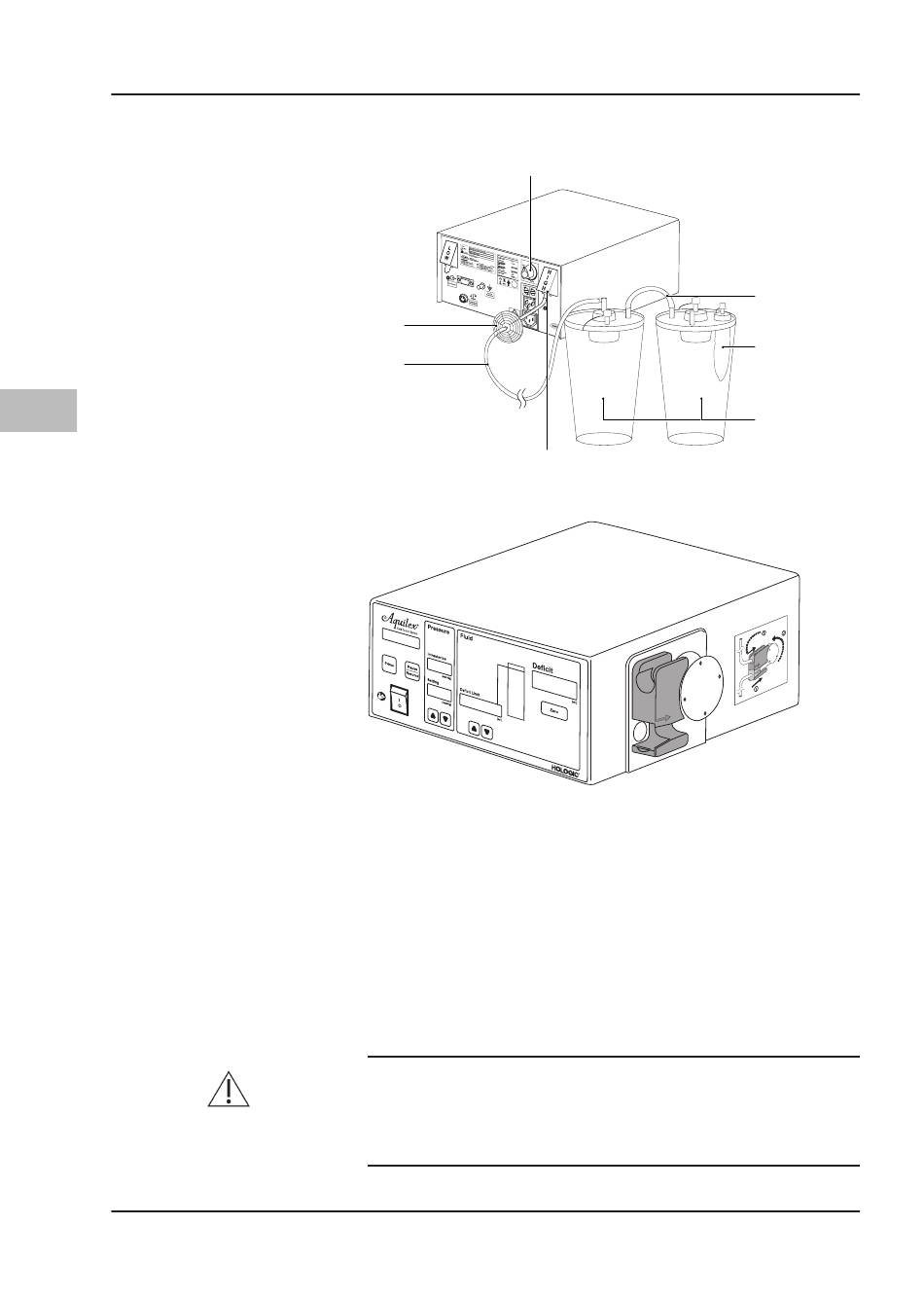

Fig. 5–6  Tubulure à vide élevé
(6) Filtre d'hygiène
(7)
Tubulure à vide (raccords verts)
(8) Raccord pour vide élevé (vert)
(9) Récipient
(10) Collecteur de tissus (procédures
MyoSure®)
(11) Dispositif de contrôle
(12) Tubulure de raccordement
fr
Fig. 5–7  Face avant du dispositif
232 / 412
(11)
(6)
(7)
(8)
5.4
Mise en marche du système Aquilex®
1.
Activer l'interrupteur ON/OFF (MARCHE/ARRÊT). Les affichages et indicateurs
s'allument et le système se met en marche.
2.
Le système réalise alors un auto-test.
3.
En présence d'un lot de tubulures sur le porte-tubulure à injection alors que la
pompe est mise en marche, l'écran de la pompe (Fig. Face avant de l'unité de
pompe de lavage [} 226] (1)) affiche alors le message Remove Tube Set (Reti-
rer lot de tubulures). L'auto-test du dispositif reprend une fois que le lot de tu-
bulures est retiré de la roue de compression.
En cas d'échec de l'auto-test du dispositif, les messages d'erreur correspon-
dants s'affichent (voir chapitre Messages d'erreur et d'avertissement [} 258]).
Le système indique avoir achevé l'auto-test avec succès lorsqu'un seul signal
d'avertissement audible est émis. Le message System OK (Système OK) s'affiche
pendant 5 secondes et est suivi du message Insert Tube Set (Introduire lot de tubu-
lures).
DANGER !
Défauts évidents
Ne jamais utiliser le système s'il comporte des défauts présumés ou confirmés, en
particulier si ceux-ci concernent les fiches ou les câbles d'alimentation électrique.
Dans ce cas, faire réparer le dispositif par du personnel de maintenance agréé.
(12)
(10)
(9)
