Inserimento del set di tubi per flusso in entrata

(1)
(10)
(Vedere Fig. Tube set elements [} 307]). Il set di tubi per flusso in entrata è costitui-
to da tre tubi, un raccordo Luer Lock (blu) (9) e due raccordi conici per sacche di li-
quido (2). I tre tubi sono: tubo ruota (6), tubo flusso in entrata (5) e tubo istero-
scopio (8). I raccordi conici (2) consentono di collegare i tubi alle sacche di liquido.
Il raccordo Luer-Lock (9) unisce il tubo per l'isteroscopio allo strumento stesso.
3
2
1
(9)
(8) (7)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
3
2
1
(6) (5)

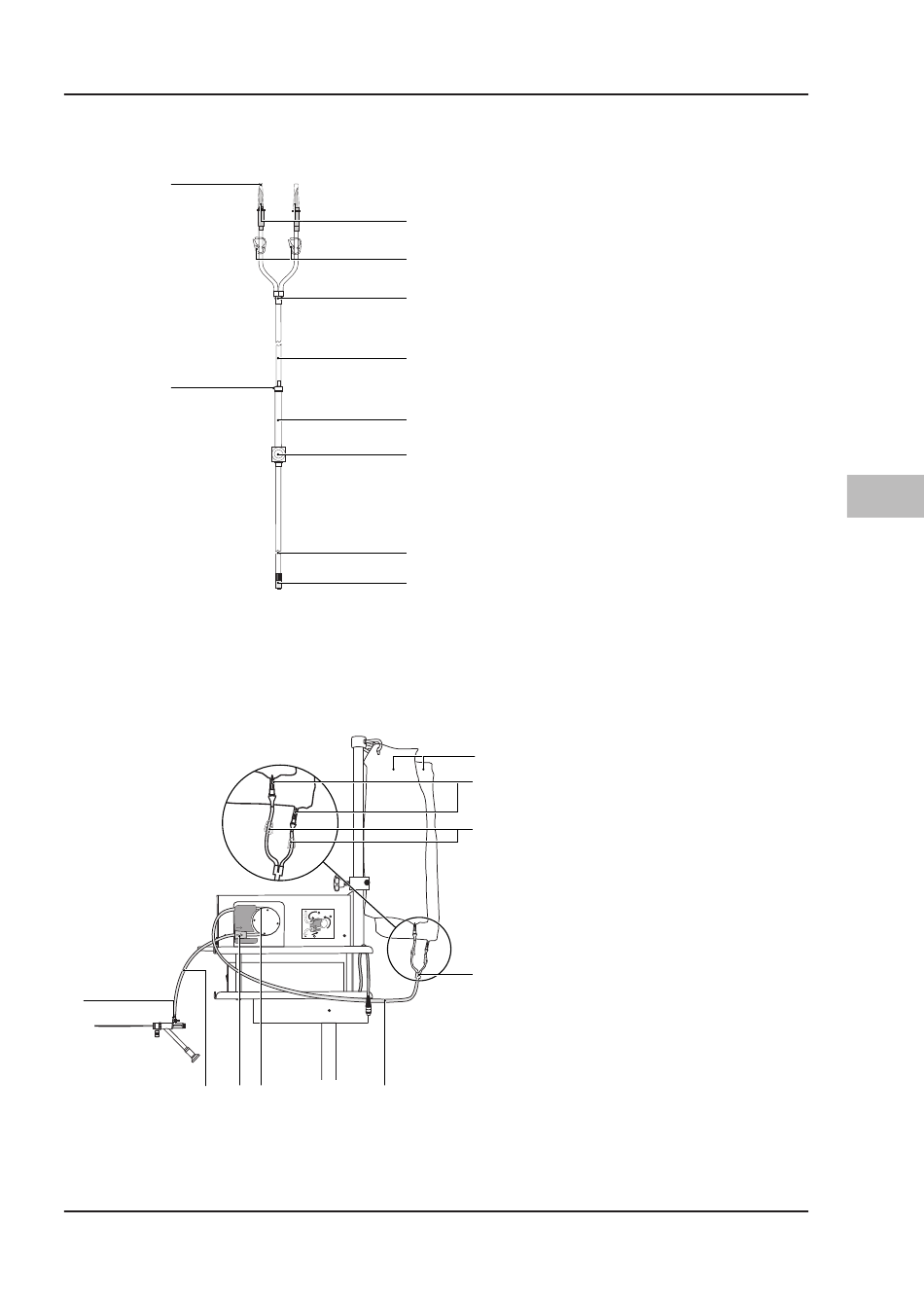

Fig. 5–11 Elementi del set di tubi
(1) Tappi di protezione
(2) Raccordi conici
(3) Fascette di serraggio
(4) Connettore a Y
(5) Tubo del flusso in entrata
(6) Tubo della ruota
(7)
Camera a pressione con mem-
brana e trasponditore RFID
(8) Tubo dell'isteroscopio
(9) Raccordo Luer-Lock (blu)
(10) Connettore della ruota
Fig. 5–12 Inserimento del set di tubi
(1)
Sacche di liquido
(2) Raccordi conici per sacche di li-
(1)
quido
(3) Fascette di serraggio per sacche
(2)
di liquido
(4) Connettore a Y
(3)
(5) Tubo del flusso in entrata
(6) Tubo della ruota
(7)
Camera a pressione con mem-
brana e trasponditore RFID
(8) Tubo dell'isteroscopio
(9) Raccordo Luer-Lock (blu)
(4)
