Fonctionnement du système

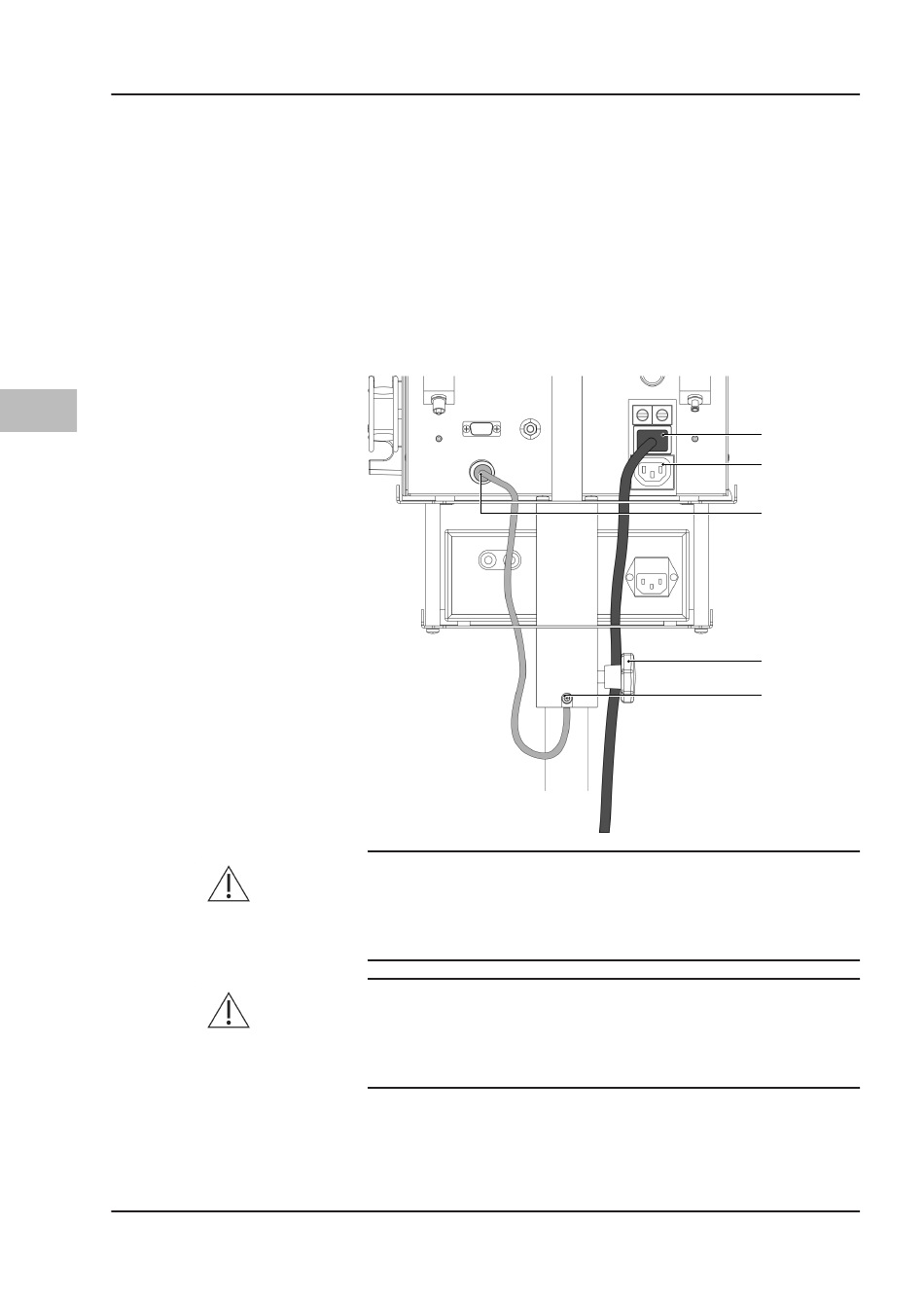

Fig. 5–4 Prise pour unité de pesage et
pompe
(1) Prise
pompe
(2) Sortie d'alimentation
fr
(3) Prise de connexion de la
pompe à l'unité de pesage
(4) Manivelle
(5) Vis
228 / 412
4.
5.
6.
pour câble secteur/
DANGER !
Erreur affectant l'unité de pesage
S'assurer que rien n'appuie sur l'unité de pesage au cours du démarrage du sys-
tème. Dans le cas contraire, il subsiste un risque d'affichage d'une valeur de déficit
non précise.
DANGER !
Erreur affectant l'unité de pesage
S'assurer que les raccords à vis du câble et de la pompe ont été serrés manuelle-
ment afin qu'ils ne se détachent pas pendant le déplacement ou l'utilisation de
l'appareil.
En fonction du type de récipient utilisé, fixer les anneaux de récipient (fournis
dans le deuxième carton) aux supports de récipient supérieur (7) ou inférieur
(8) (Fig. Unité de contrôle des liquides (chariot avec unité de pesage) [} 227]).
Faire passer le câble d'alimentation à travers les trous prévus à cet effet et le
raccorder à la pompe (1) (Fig. Prise pour unité de pesage et pompe [} 228]),
puis le brancher à une prise murale à contact de sûreté et mise à la terre.
Fixer l'unité de pesage à la pompe en la connectant et en vissant le raccord de
l'unité de pesage de récipient (3) (Fig. Prise pour unité de pesage et pompe
[} 228]) et brancher les câbles raccordés sous le plateau de pompe inférieur à
l'aide des clips fournis.
(1)
(2)
(3)
(4)
(5)
