Toevoerslangset aanbrengen

(1)
(10)
(Zie afb. Onderdelen van de slangset [} 375]) De toevoerslangset bestaat uit drie
slangen, een luer-lockaansluiting (blauw) (9) en twee insteeknaalden (2). De drie
slangen zijn: Rolwielslang (6), toevoerslang (5) en hysteroscoopslang (8). De in-
steeknaalden (2) dienen voor het aansluiten van de slangen op de vloeistofzakken.
De luer-lockaansluiting (9) verbindt de hysteroscoopslang met de hysteroscoop.
3
2
1
(9)
(8) (7)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
3
2
1
(6) (5)

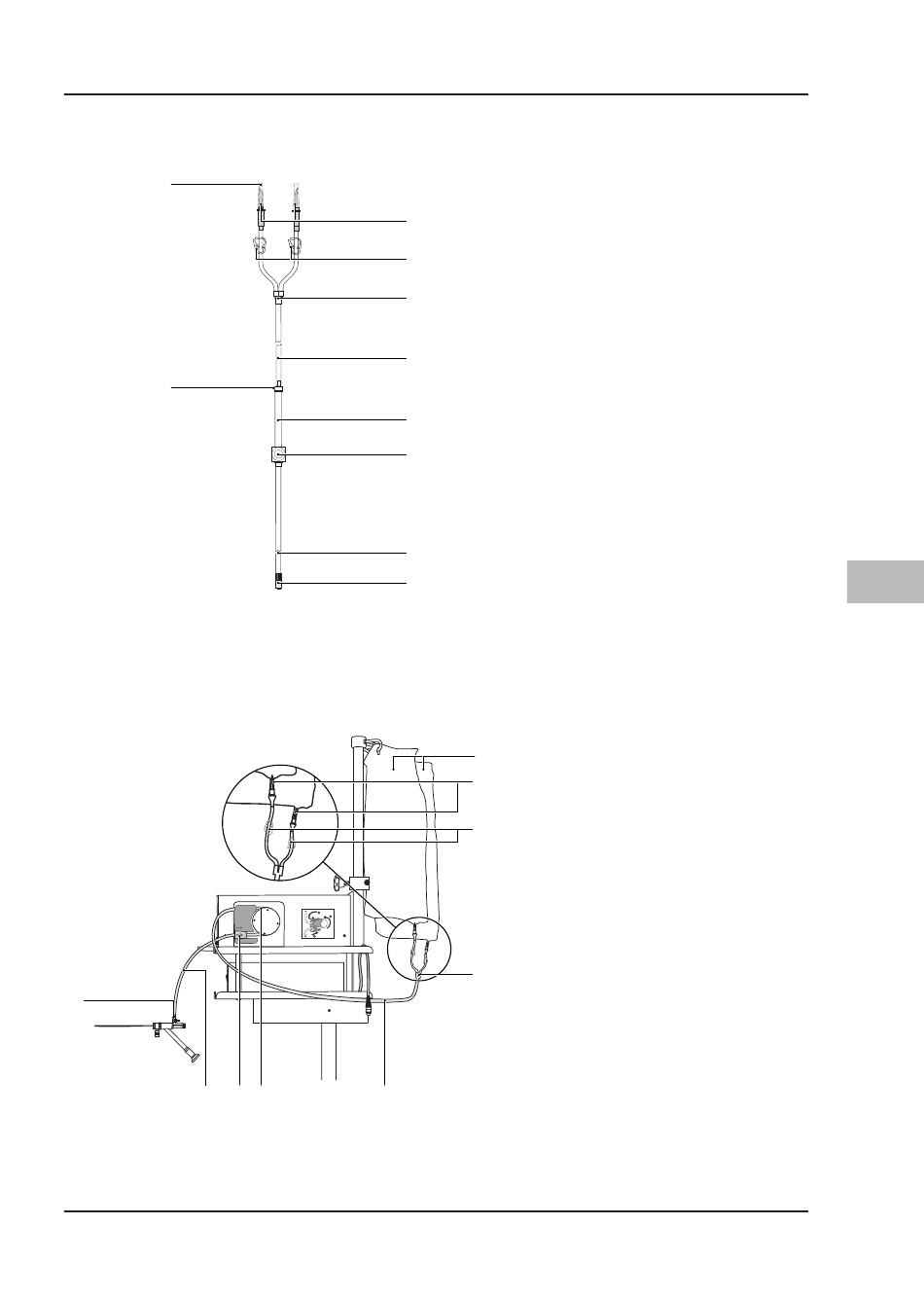

Afb. 5–11 Onderdelen van de slangset
(1) Beschermdoppen
(2) Insteekdoorns
(3) Klemmen
(4) Y-connector
(5) Toevoerslang
(6) Rolwielslang
(7)
Drukkamer met membraan en
RFID-transponder
(8) Hysteroscoopslang
(9) Luer-lockaansluiting (blauw)
(10
Rolwielaansluiting
Afb. 5–12 Slangset aanbrengen
(1)
Vloeistofzakken
(2) Insteeknaalden voor vloeistof-
(1)
zakken
(3) Zakklemmen
(2)
(4) Y-connector
(5) Toevoerslang
(3)
(6) Rolwielslang
(7)
Drukkamer met membraan en
RFID-transponder
(8) Hysteroscoopslang
(9) Luer-lockaansluiting (blauw)
(4)
Bediening van het systeem
