Fig. 5-9 Lot De Tubulures De Sortie - Hologic Aquilex Fluid Control System Manuel D'instructions Et D'utilisation

(3)
(1) (2)
(7)
(1)
Dans le cadre d'une configuration à faible vide telle qu'indiquée à la Fig. Lot de tu-
bulures de sortie [} 235], raccorder le lot de tubulures de sortie (tubulure en Y) au
port patient (4) du deuxième récipient. Le raccord flexible jaune est fixé au champ
(6). L'embout Luer Lock jaune du lot de tubulures de sortie se connecte au raccord
Luer Lock (7) d'un canal de sortie amovible ou d'une gaine de sortie d'hystéro-
scope.
(4) (5) (6)
(3)

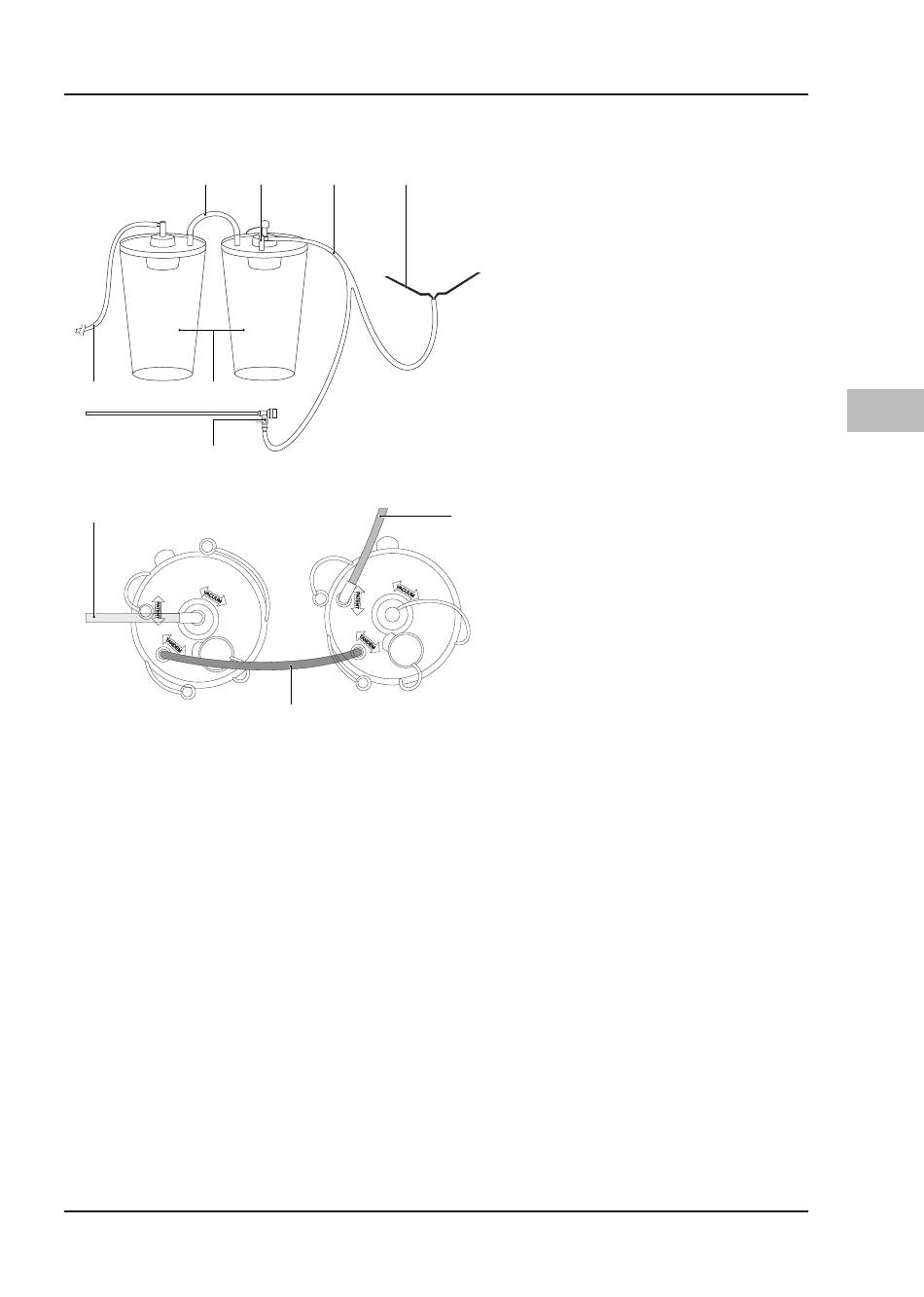

Fig. 5–9 Lot de tubulures de sortie
(1)
Vers le port pour vide faible
(blanc)
(2) Récipient
(3) Tubulure de raccordement
(4) Port patient
(5) Lot de tubulures de sortie
(6) Champ
(7) Canal de sortie amovible ou rac-
cord Luer Lock de gaine de sortie
d'hystéroscope
(5)
Fonctionnement du système
