Manejo del sistema
es

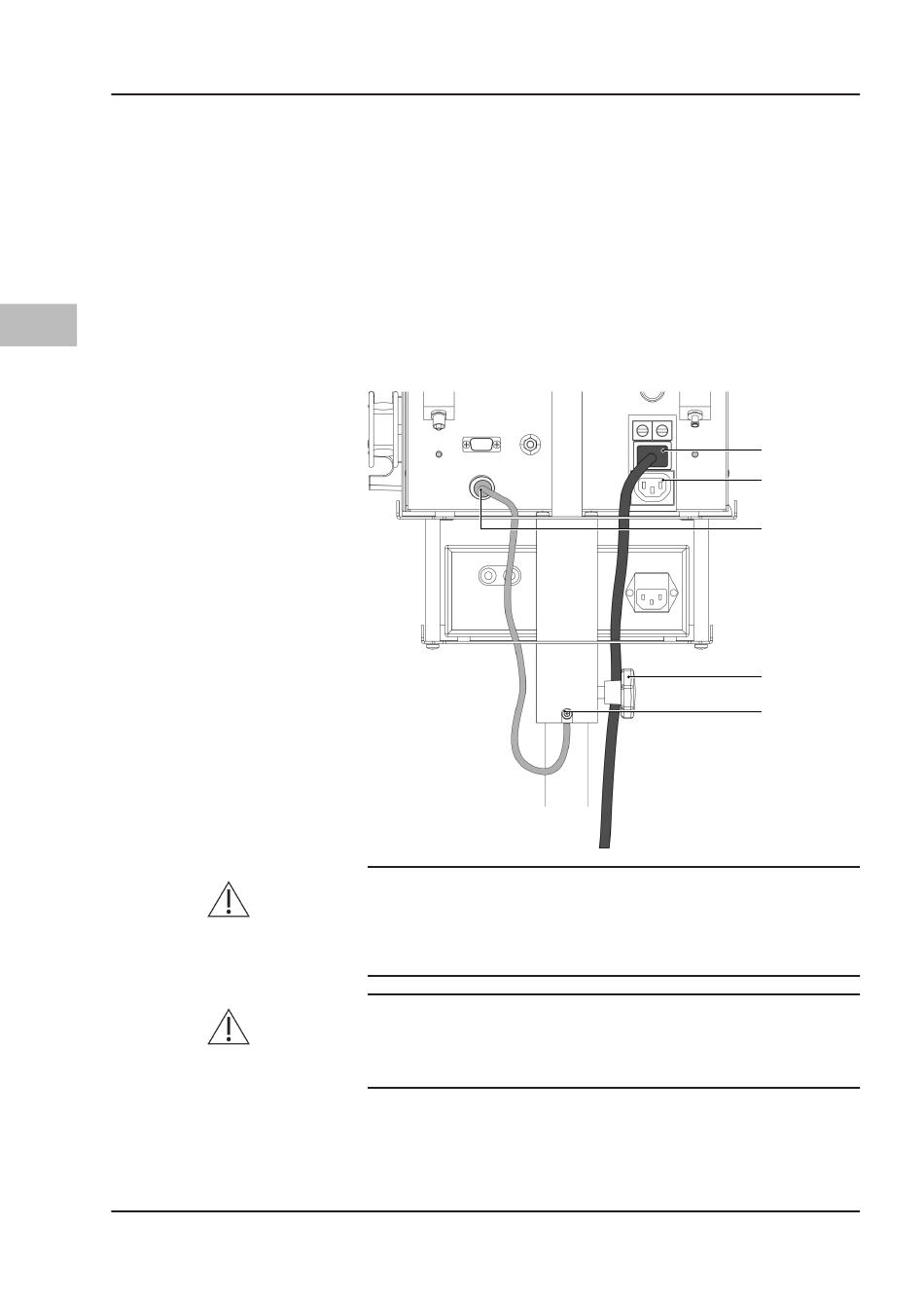

Fig. 5–4 Conexión de balanza y bomba
(1) Cable de alimentación de red/
conexión de la bomba
(2) Conexión eléctrica
(3) Conexión de enchufe para la
bomba con balanza de reci-
pientes
(4) Rueda de mano
(5) Tornillo
160 / 412
4. Dependiendo del tipo de recipiente utilizado, introduzca los anillos para reci-
pientes (incluidos en la segunda caja de embalaje) en el soporte superior (7) o
inferior (8) para recipientes (Fig. Unidad de vigilancia de líquidos (carro con
balanza) [} 159]).
5. Pase el cable de alimentación de red a través de los orificios previstos al efecto
y conéctelo a la bomba (1) (Fig. Conexión de balanza y bomba [} 160]) y a una
toma de corriente mural de seguridad con conexión a tierra y a prueba de gol-
pes.
6. Conecte la balanza a la bomba, conectando y enroscando el conector para la
balanza de recipientes (3) (Fig. Conexión de balanza y bomba [} 160]) y fije los
cables conectados con los clips para cables suministrados debajo de la bandeja
inferior de la bomba.
PELIGRO!
Error de la balanza
Asegúrese de que ningún componente toque la unidad de pesaje durante la puesta
en marcha del sistema. De lo contrario podrían producirse valores de déficit inexac-
tos.
PELIGRO!
Error de la balanza
Asegúrese de que las conexiones atornilladas del cable y de la bomba estén fijadas
a mano para evitar que se suelte la conexión durante el desplazamiento o el uso.
(1)
(2)
(3)
(4)
(5)
