(3)
(1) (2)
(7)
(1)
Nella configurazione a basso vuoto rappresentata in Fig. Set di tubi per flusso in
uscita [} 305] il set di tubi per flusso in uscita (tubo a Y) viene collegato all'attacco
paziente (4) del secondo contenitore. Il connettore flessibile giallo è collegato al
telo di copertura (6). Il raccordo Luer giallo è collegato al rubinetto di intercettazio-
ne Luer (7) del canale del flusso in uscita rimovibile oppure al rubinetto di intercet-
tazione del flusso in uscita dell'isteroscopio.
(4) (5) (6)
(3)

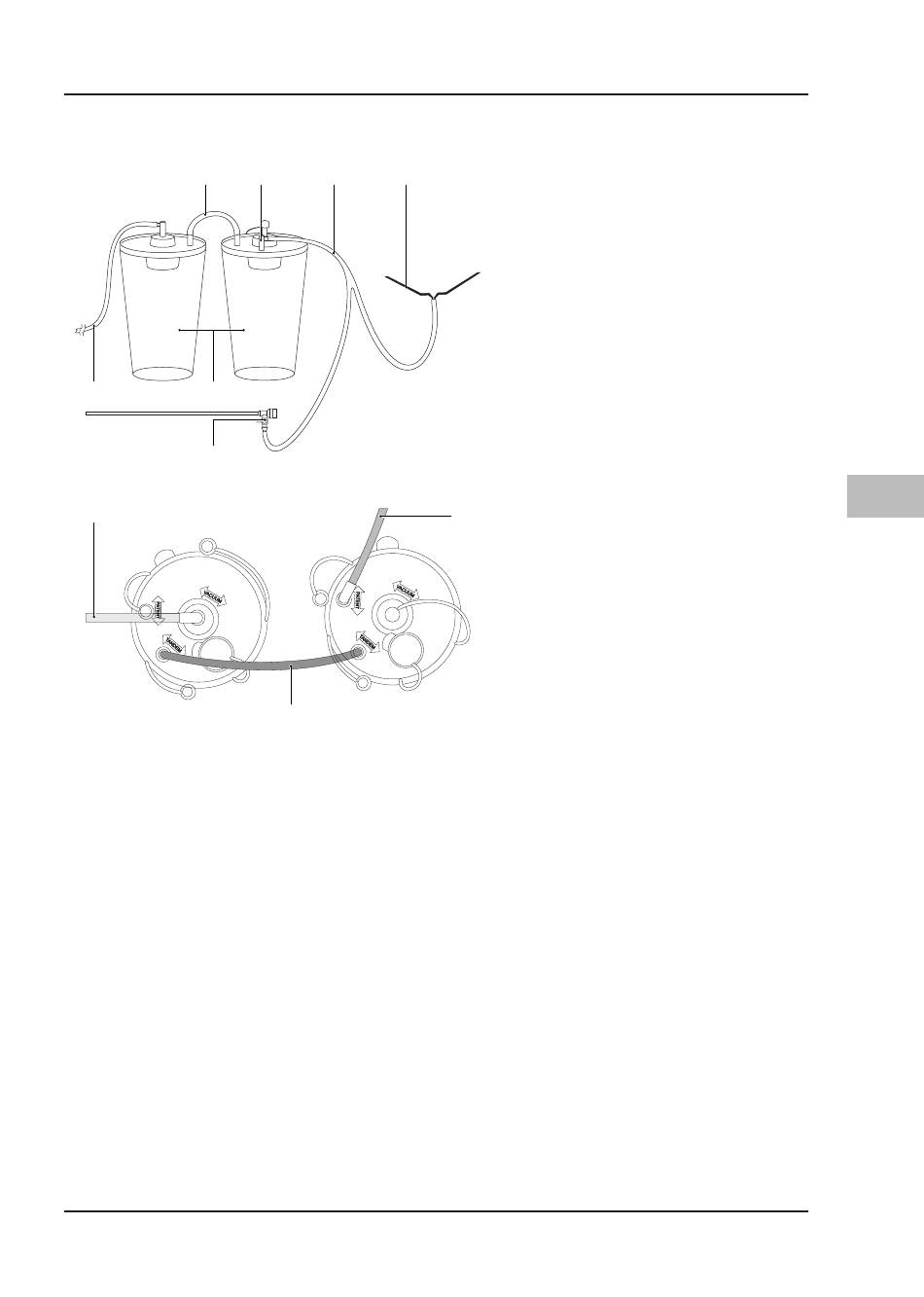

Fig. 5–9 Set di tubi per flusso in uscita
(1)
All'attacco
(bianco)
(2) Contenitore
(3) Tubo di collegamento
(4) Attacco paziente
(5) Set di tubi per flusso in uscita
(6) Telo di copertura
(7) Canale del flusso in uscita rimo-
vibile o rubinetto di intercetta-
zione Luer del flusso in uscita
dell'isteroscopio
(5)
Funzionamento del sistema
per basso vuoto
