Funzionamento del sistema

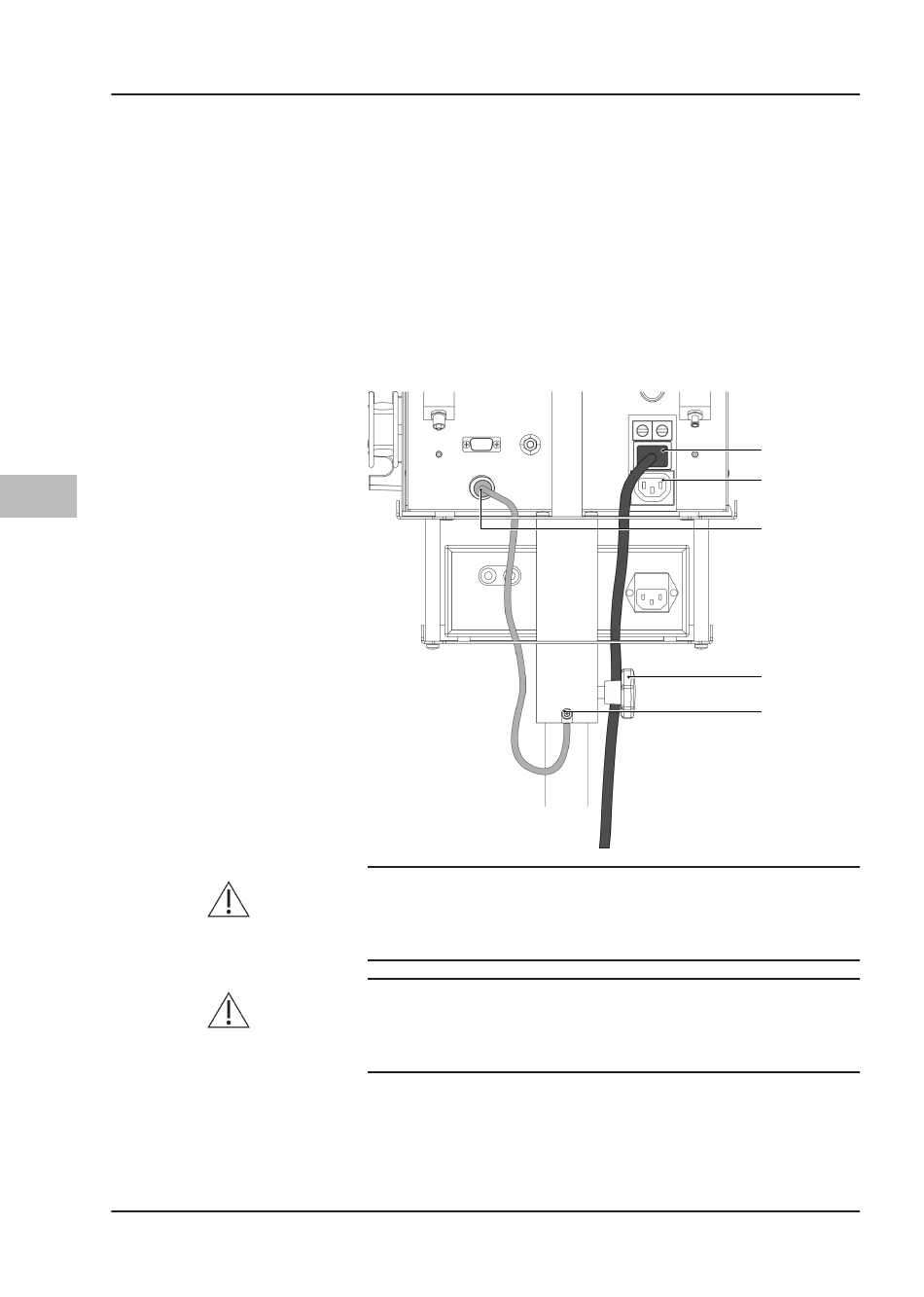

Fig. 5–4 Collegamento dell'unità di pe-
satura e della pompa
(1) Cavo di alimentazione/attac-
co pompa
(2) Attacco di alimentazione
(3) Connettore di collegamento
tra pompa e unità di pesatura
contenitori
(4) Manopola
it
(5) Vite
298 / 412
4. A seconda del tipo di contenitore utilizzato, applicare gli anelli contenitori
(contenuti nel secondo cartone di spedizione) sul supporto per contenitori su-
periore (7) o inferiore (8) (Fig. Unità di monitoraggio del liquido (supporto con
unità di pesatura) [} 297]).
5. Fare passare il cavo di alimentazione negli appositi incavi e collegarlo con la
pompa (1) (Fig. Collegamento dell'unità di pesatura e della pompa [} 298]) e
con una presa a parete dotata di contatto di protezione.
6. Collegare l'unità di pesatura alla pompa connettendo e avvitando il connettore
dell'unità di pesatura contenitori (3) (Fig. Collegamento dell'unità di pesatura
e della pompa [} 298]) e fissare i cavi così collegati sotto la piastra di sostegno
inferiore della pompa con le apposite clip.
PERICOLO!
Errore dell'unità di pesatura
Prestare attenzione che all'avvio del sistema nessuna parte gravi sull'unità di pesa-
tura. Ciò potrebbe causare valori del deficit imprecisi.
PERICOLO!
Errore dell'unità di pesatura
Verificare che le connessioni a vite su cavo e pompa siano fissati con serraggio a
mano per evitarne il distacco durante lo spostamento o l'uso.
(1)
(2)
(3)
(4)
(5)
