Systembetrieb
de

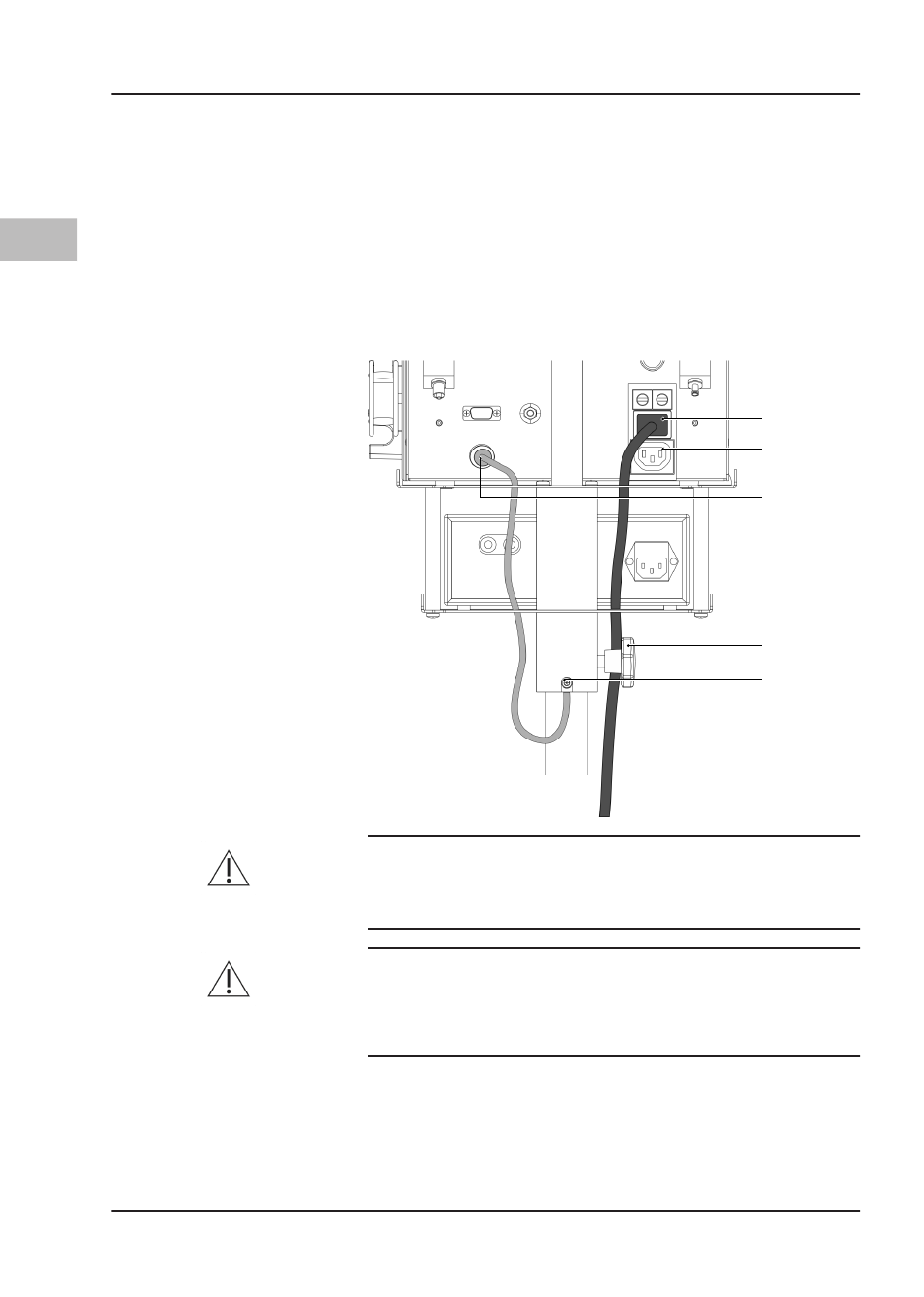

Abb. 5–4 Anschluss Waage und Pumpe
(1) Netzkabel/Anschluss Pumpe
(2) Netzausgang
(3) Stecker-Verbindung für Pum-
pe mit Behälterwaage
(4) Handrad
(5) Schraube
92 / 412
4. Je nach Art des benutzten Behälters bringen Sie die Behälterringe (in dem
zweiten Versandkarton enthalten) am oberen (7) oder unter (8) Halter für die
Behälter an (Abb. Bilanzierungseinheit (Ständersystem mit Waage) [} 91]).
5. Führen Sie das Netzkabel durch die dafür vorgesehenen Aussparungen und
verbinden es mit der Pumpe (1) (Abb. Anschluss Waage und Pumpe [} 92])
und mit einer Schutzkontaktsteckdose.
6. Schließen Sie die Waage an die Pumpe an, indem Sie den Stecker der Behälter-
waage (3) (Abb. Anschluss Waage und Pumpe [} 92]) anschrauben und be-
festigen Sie die verbundenen Kabel unter der unteren Pumpenablage mit den
Kabel-Clips.
GEFAHR!
Waagenfehler
Achten Sie darauf, dass keine Teile während des Systemstarts mit der Waage in Be-
rührung kommen. Andernfalls können ungenaue Defizitwerte entstehen.
GEFAHR!
Waagenfehler
Überzeugen Sie sich, dass die Schraubenverbindungen an Kabel und Pumpe hand-
fest angezogen sind, damit sich keine Verbindung während des Transports oder Be-
triebs lösen kann.
(1)
(2)
(3)
(4)
(5)
