1.
Préface
Le présent Manuel de réparation
fournit une description détaillée de
tous les travaux de remise en état
typiques pour ces tronçonneuses.
Les tronçonneuses MS 341 et
MS 361 sont, dans une large
mesure, de construction identique
et c'est pourquoi la description des
procédures de réparation s'applique
généralement aux deux types de
machines. Seules les pièces diffé-
rentes sont traitées séparément.
Pour les réparations, utiliser aussi
les Listes des pièces illustrées.
Leurs illustrations montrent en par-
tie le positionnement des différents
composants et des ensembles, en
indiquant leur ordre de montage.
Pour la recherche des références
des pièces nécessaires, il faut tou-
jours utiliser la dernière édition de la
Liste des pièces respective.
Une panne de la machine peut avoir
plusieurs causes. Pour la recherche
des pannes, pour tous les groupes
fonctionnels, consultez le « Tableau
des pannes possibles » et le
« Système de formation SAV
STIHL ».
Il convient de consulter les
« Informations techniques » ; elles
renseignent sur les modifications
techniques apportées après
l'impression du présent Manuel de
réparation. Ces Informations Tech-
niques font office de complément à
la Liste des pièces et au Manuel de
réparation, jusqu'à leur nouvelle
édition.
MS 341, MS 361, MS 361 C
Les outils spéciaux mentionnés
dans le texte sont énumérés au
chapitre « Outils spéciaux » du
présent Manuel. À l'aide de la réfé-
rence de pièce, les outils peuvent
être retrouvés dans le Manuel
« Outils STIHL ». Ce manuel ren-
ferme tous les outils livrables par
STIHL.
Pour faciliter l'utilisation et la com-
préhension du présent Manuel, on
emploie dans le texte et dans les
illustrations des symboles graphi-
ques avec la signification suivante :
Dans le texte :
: = Opération à exécuter suivant
les indications de l'illustration
figurant au-dessus du texte.
– = Opération à exécuter mais qui
n'est pas expliquée par
l'illustration qui se trouve
au-dessus du texte.
Dans les illustrations :
A Flèche d'indication
(plus courte)
aFlèche de mouvement
(plus longue)
b 4.2 = Renvoi à un autre
chapitre, dans ce cas
au chapitre 4.2.
Les Manuels de réparation et les
Informations Techniques doivent
être mis à la disposition des per-
sonnes chargées de l'exécution des
réparations. Il est interdit de les
transmettre à des tiers.

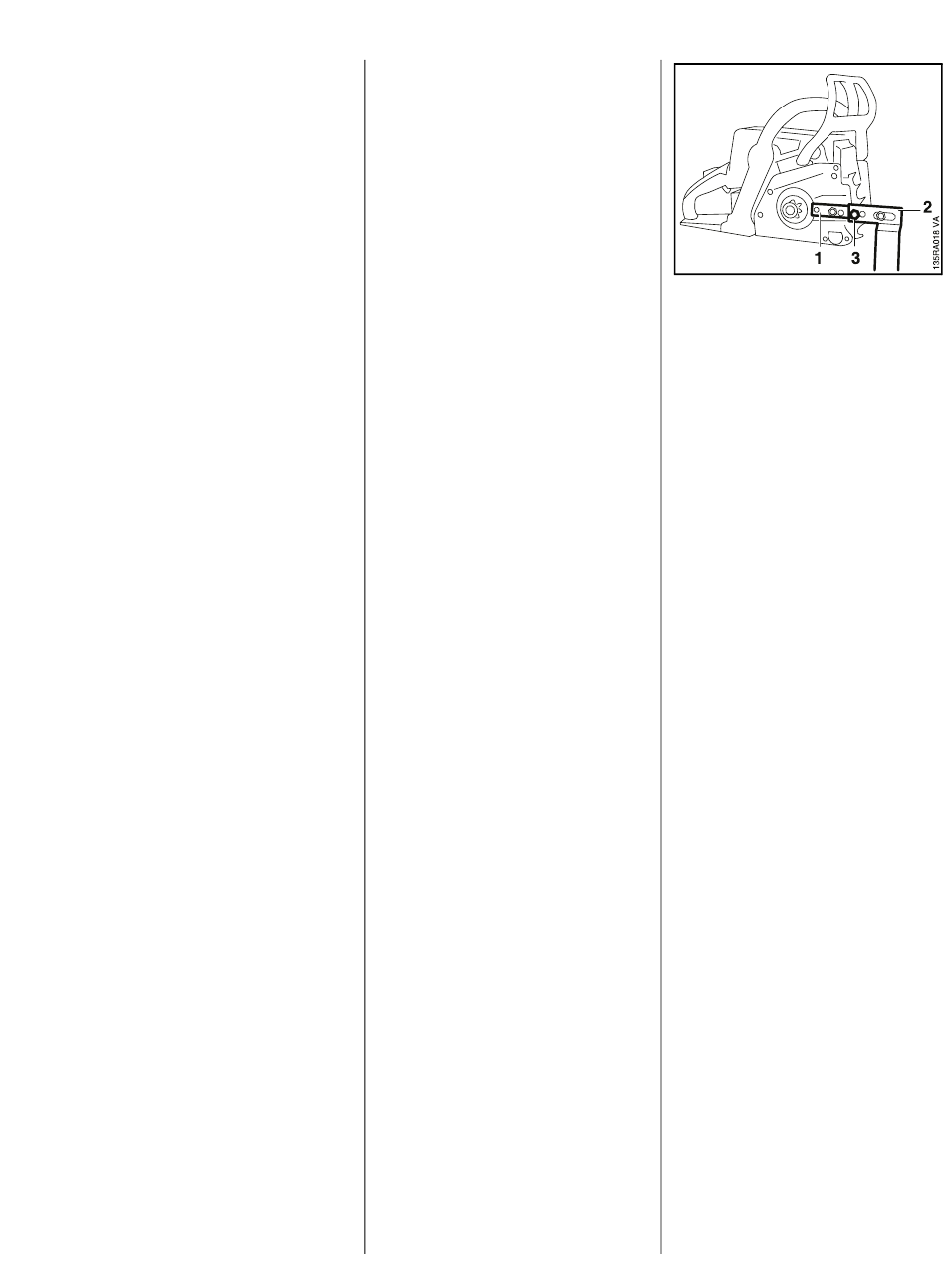

Le réparateur peut travailler plus
facilement s'il fixe la tronçonneuse
avec la barre de fixation (1)
5910 890 2000 sur le chevalet de
montage (2) 5910 890 3100 de telle
sorte qu'une vis de la barre de fixa-
tion se prenne dans le trou extérieur
de Ø 10 mm (3) du chevalet de
montage.
Pour le travail par le bas (p. ex. pour
le démontage de la poignée tubu-
laire), fixer la tronçonneuse en la
faisant basculer de 180 degrés, de
telle sorte qu'une vis de la barre de
fixation se prenne dans le trou inté-
rieur de Ø 10 mm (1) du chevalet de
montage.
Tirer alors le protège-main jusque
contre la poignée tubulaire.
Utiliser les pièces de rechange
d'origine STIHL.
Elles sont reconnaissables à la
référence de pièce STIHL, à la
marque STIH)
et à la marque d'identification des
pièces de rechange STIHL (.
Les pièces de petite taille ne portent
parfois que cette marque d'identifi-
cation.
3
