14.5 Démontage et montage
2
La feuille chauffante de la poignée
tubulaire ne peut pas être rempla-
cée. En cas de défectuosité, il faut
remplacer la poignée tubulaire.
– Avant le démontage, procéder au
contrôle du fonctionnement,
b 14.4.
– Démonter le ressort poignée
tubulaire/cylindre, b 9.1.1.
– Démonter le commutateur de
chauffage, b 14.6.
– Démonter le blocage de gâchette
d'accélérateur, b 10.2.1 ou
10.2.2.

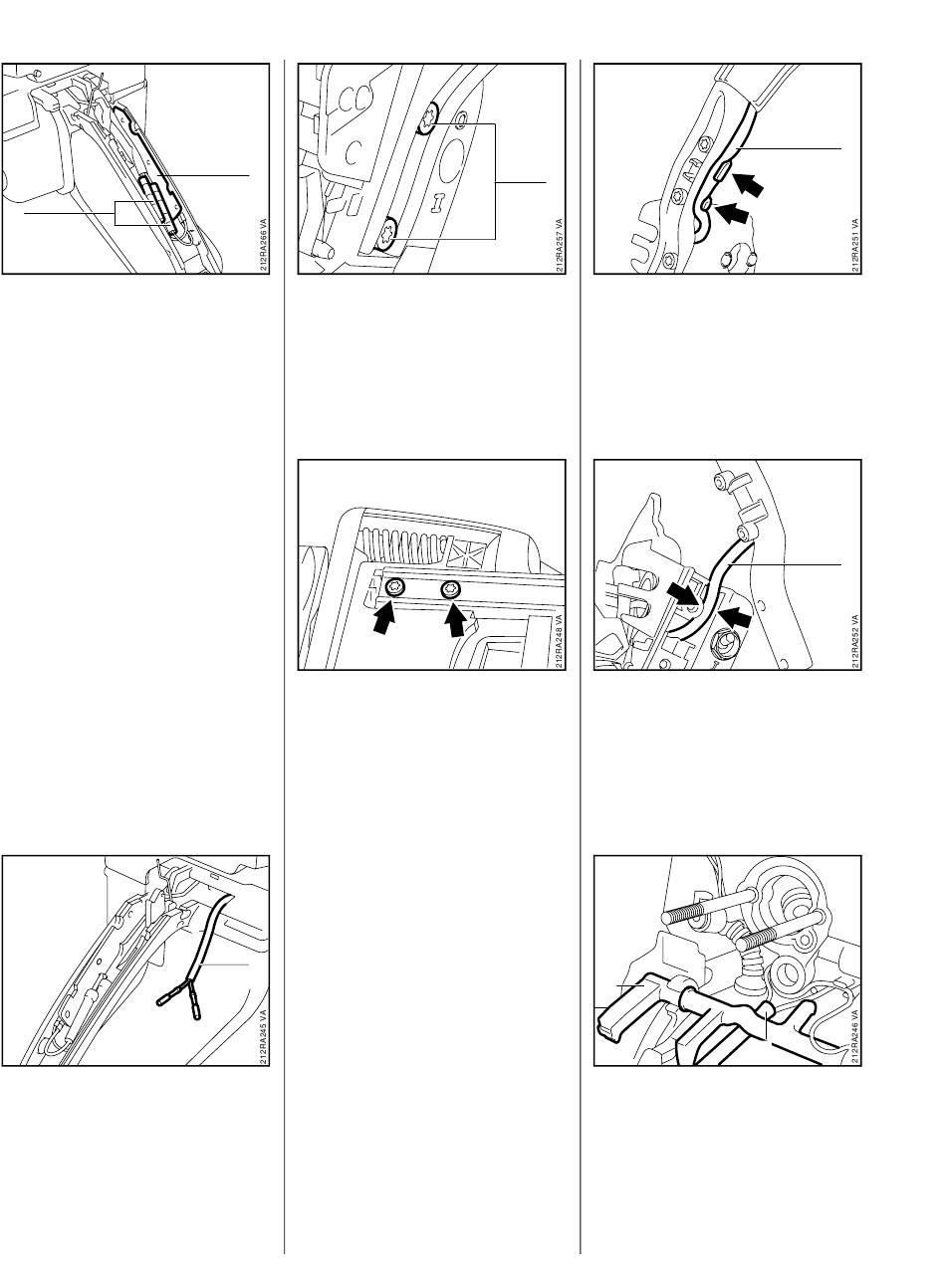

: Sortir le câble (1) de la pièce de
guidage (flèche).
: Enlever les gaines isolantes (2)
des connexions à fiche.
– Débrancher les connexions à
fiche.
: Tirer sur les câbles pour les sortir
de la gaine isolante (1).
94
1
: Dévisser les vis (1).
: Dévisser les vis (flèches).
– Enlever la poignée tubulaire et
l'écarter avec précaution.
: Extraire prudemment le câble du
chauffage de poignées à travers
l'ouverture du carter de poignée.
– Enlever la poignée tubulaire.
Montage dans l'ordre inverse.
1
1
: Pincer le câble (1) dans les serre-
câbles (flèches).
: Veiller à ce que le câble (1) soit
correctement posé dans le carter
de poignée (flèches).
– Monter la poignée tubulaire.
2
: Poser les câbles (1) sous l'arbre
de commande (2).
Poursuivre le montage dans l'ordre
inverse.
MS 341, MS 361, MS 361 C
