7.1.5

Rotor

– Enlever le carter de ventilateur
avec le lanceur, b 8.2.
– Bloquer le piston avec la réglette
de butée, b 5.4.

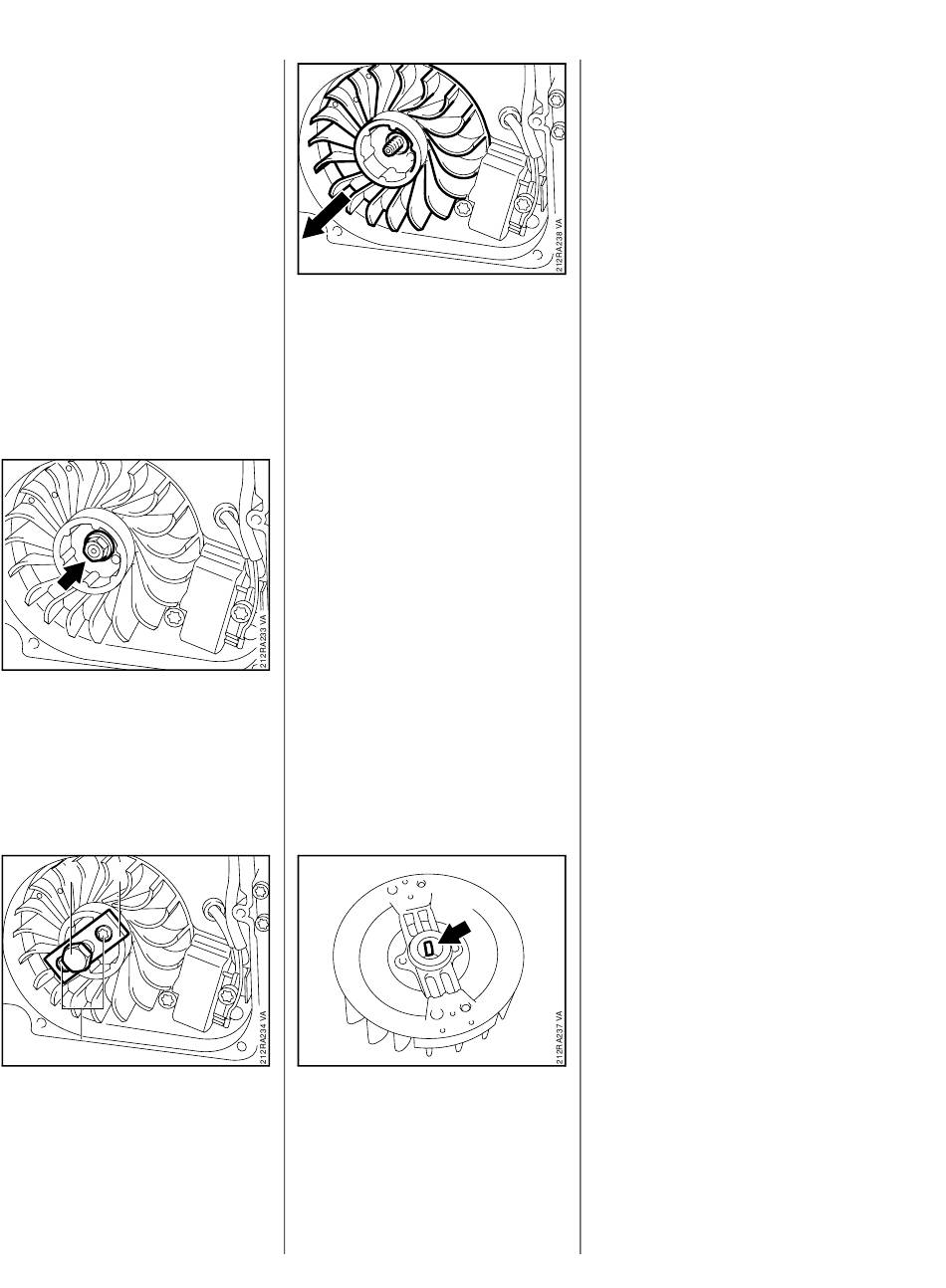

: Dévisser l'écrou à embase
(flèche).
3 1
2
: Visser les vis (2) de l'extracteur
(1) 1135 890 4500 dans le rotor.
: Visser la vis de pression (3)
jusqu'à ce que le rotor se
détache.
54
– Enlever l'extracteur du rotor.
: Extraire le rotor.
Le rotor et les pôles magnétiques
ne doivent présenter ni dommages
quelconques, ni bleuissements ; le
cas échéant, remplacer le rotor.
Dégraisser le tourillon du vilebre-
quin et l'alésage du moyeu du rotor
avec un peu de produit de dégrais-
sage du commerce sans chlorocar-
bures ni hydrocarbures halogénés,
à base de solvant, b 16.
Montage dans l'ordre inverse.
: Veiller à ce que la clavette paral-
lèle usinée (flèche) se prenne
dans la rainure du vilebrequin.
– Régler la distance module
d'allumage/rotor, b 7.1.2.
Poursuivre le montage dans l'ordre
inverse.
MS 341, MS 361, MS 361 C
