Montage

2

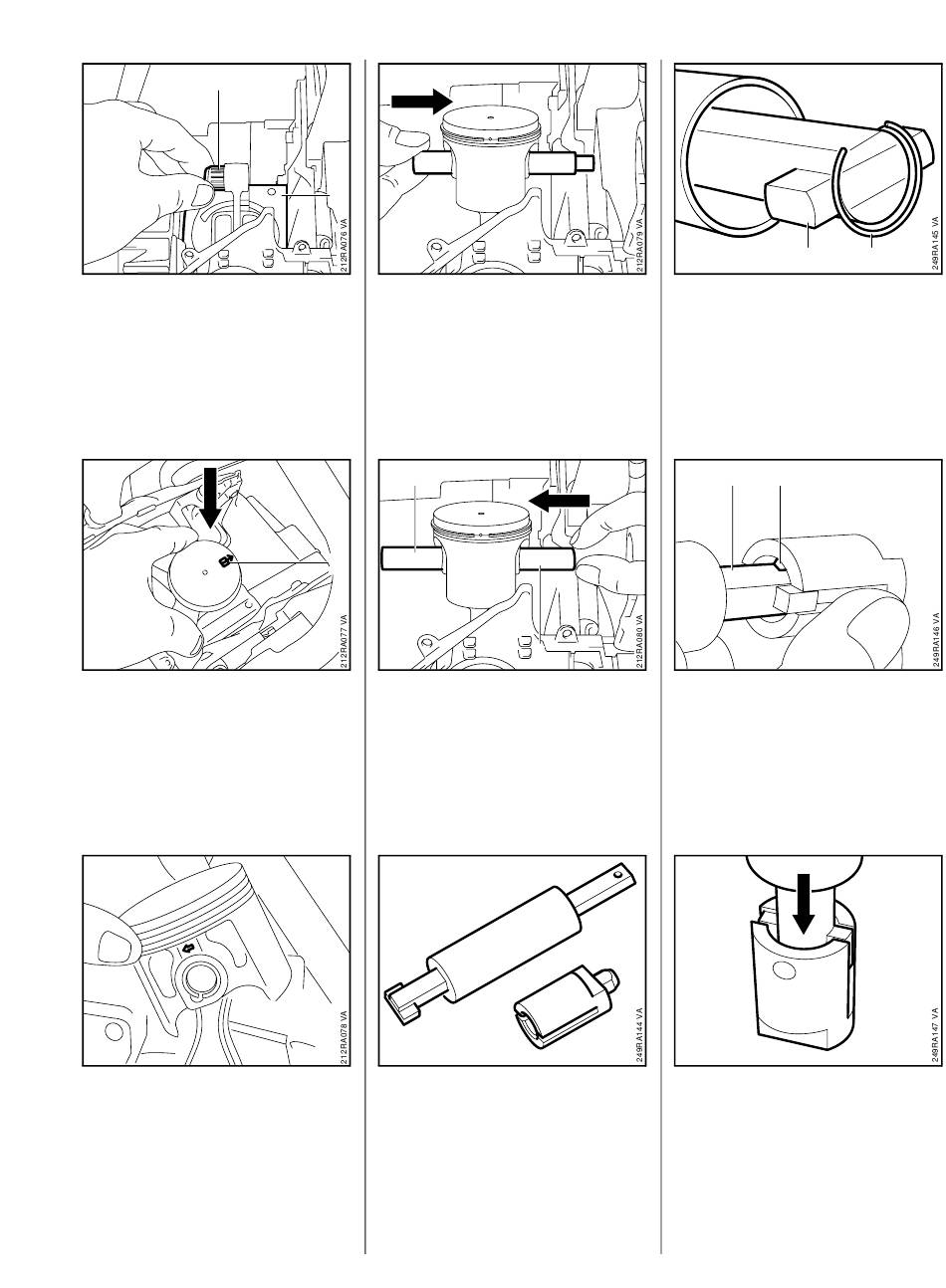

: Nettoyer soigneusement la sur-
face d'étanchéité (1).
: Humecter la cage à aiguilles (2)
avec de l'huile et la loger dans le
pied de bielle.
: Au montage du piston, il faut que
la marque (1) soit tournée en
direction du silencieux.
Si la marque appliquée sur la tête
du piston n'est pas reconnaissable,
se référer à la marque latérale qui
doit être orientée vers le silencieux.
– Glisser le piston par-dessus la
bielle.
MS 341, MS 361, MS 361 C
1
: Introduire le boulon de montage
0000 893 4700 avec le téton en
premier à travers l'alésage du
piston et le pied de bielle (cage à
aiguilles) et ajuster le piston.
2
1
: Glisser l'axe de piston (1) sur le
téton du boulon de montage (2)
et l'introduire dans le piston.
: Enlever la douille de l'outil de
montage 5910 890 2211.
: Appliquer le circlip (1) sur
l'aimant (2) de l'extrémité - la
coupe du segment doit se trouver
du côté du méplat de la tige de
l'outil.
1
: Glisser la douille de telle sorte
que sa grosse ouverture à fente
passe par-dessus l'aimant et le
circlip qui y adhère - la broche qui
dépasse vers l'intérieur (1) doit
être tournée vers le méplat (2) de
la tige de l'outil.
: La douille ainsi mise en place
étant orientée vers le bas, pres-
ser l'outil à la verticale sur une
surface plane (planchette)
jusqu'à ce que la douille porte
contre l'épaulement de la tige de
l'outil.
2 1
2 1
