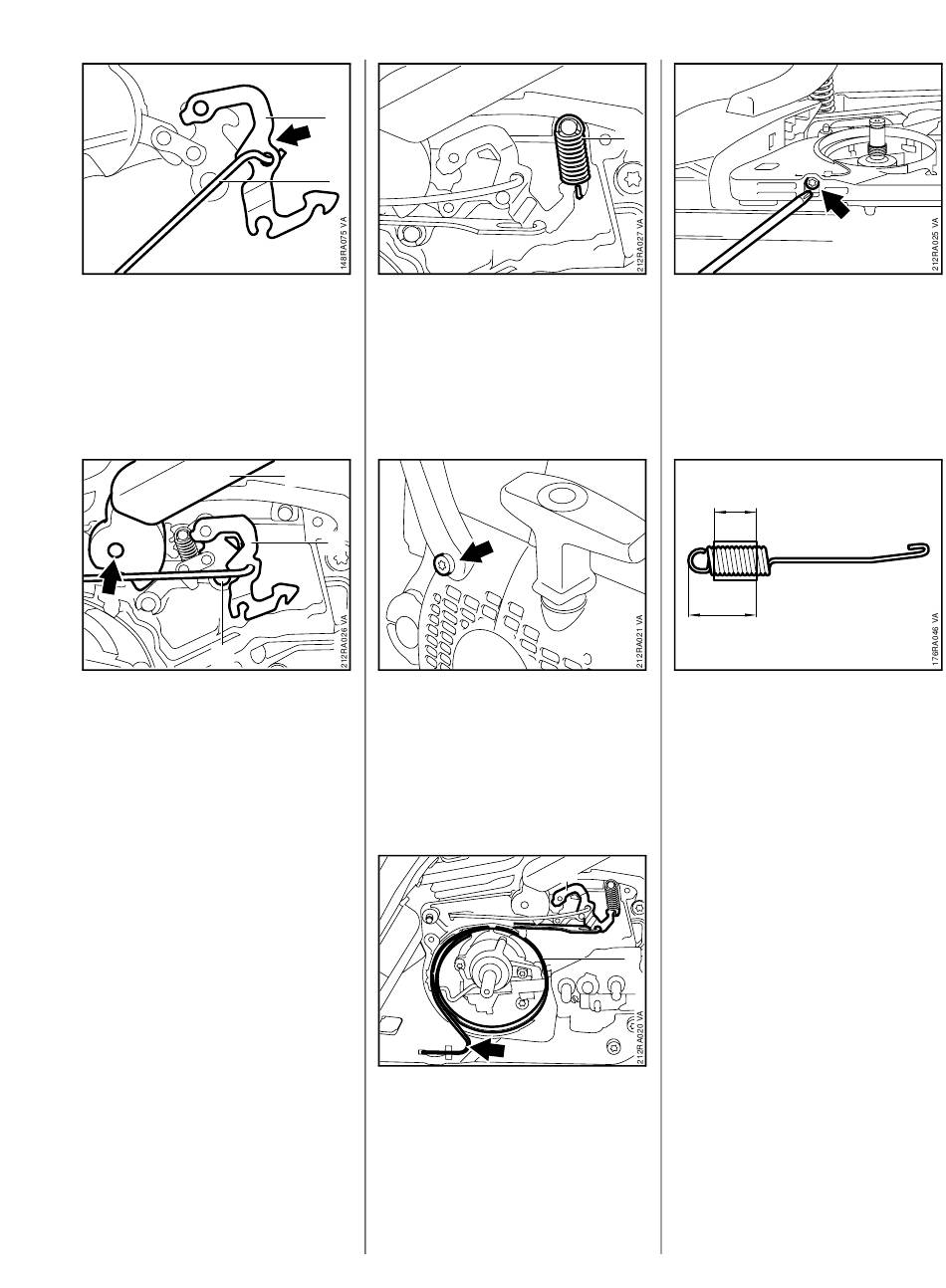

: Accrocher le tirant de frein (1) du
frein d'arrêt instantané (actionné
au relâchement de la poignée
arrière) dans l'orifice (flèche) du
levier de frein (2).
3
: Présenter le palier (flèche) du
protège-main (1) sur le boulon de
palier, faire passer l'autre extré-
mité par-dessus le carter de ven-
tilateur avec dispositif de lance-
ment.
: Repousser légèrement le
protège-main (1) vers le bas en
repoussant le levier de frein (2)
sur le boulon de palier (3).
Enduire tous les paliers et points de
friction avec de la graisse multifonc-
tionnelle STIHL, b 16.
– Humecter le collier de frein neuf
avec un peu d'huile de chaîne.
MS 341, MS 361, MS 361 C
2
1
: Accrocher le ressort de
traction (1) sur le boulon de
palier.
1
2
: Visser la vis (flèche) et la serrer,
b 3.5.
: Accrocher le collier de frein (1)
sur le levier de frein (2) et l'enfon-
cer dans le carter de vilebrequin
(flèche).
1
: Visser la vis (flèche) et la serrer,
b 3.5.
a a
b
: Lorsque le ressort de traction est
démonté, ses spires doivent
s'appliquer les unes contre les
autres, sinon remplacer le ressort
de traction.
Vérifier le positionnement correct
de la gaine de protection
2
a = 31 mm
b = 44 mm
1
