14.8 Faisceau de câbles
14.8.1 Sans chauffage de poi-
gnées
1
– Séparer le carter de vilebrequin
du carter de réservoir, b 12.9.
– Enlever le câble de court-circuit,
b 10.1.
– Enlever le câble de masse,
b 7.2.

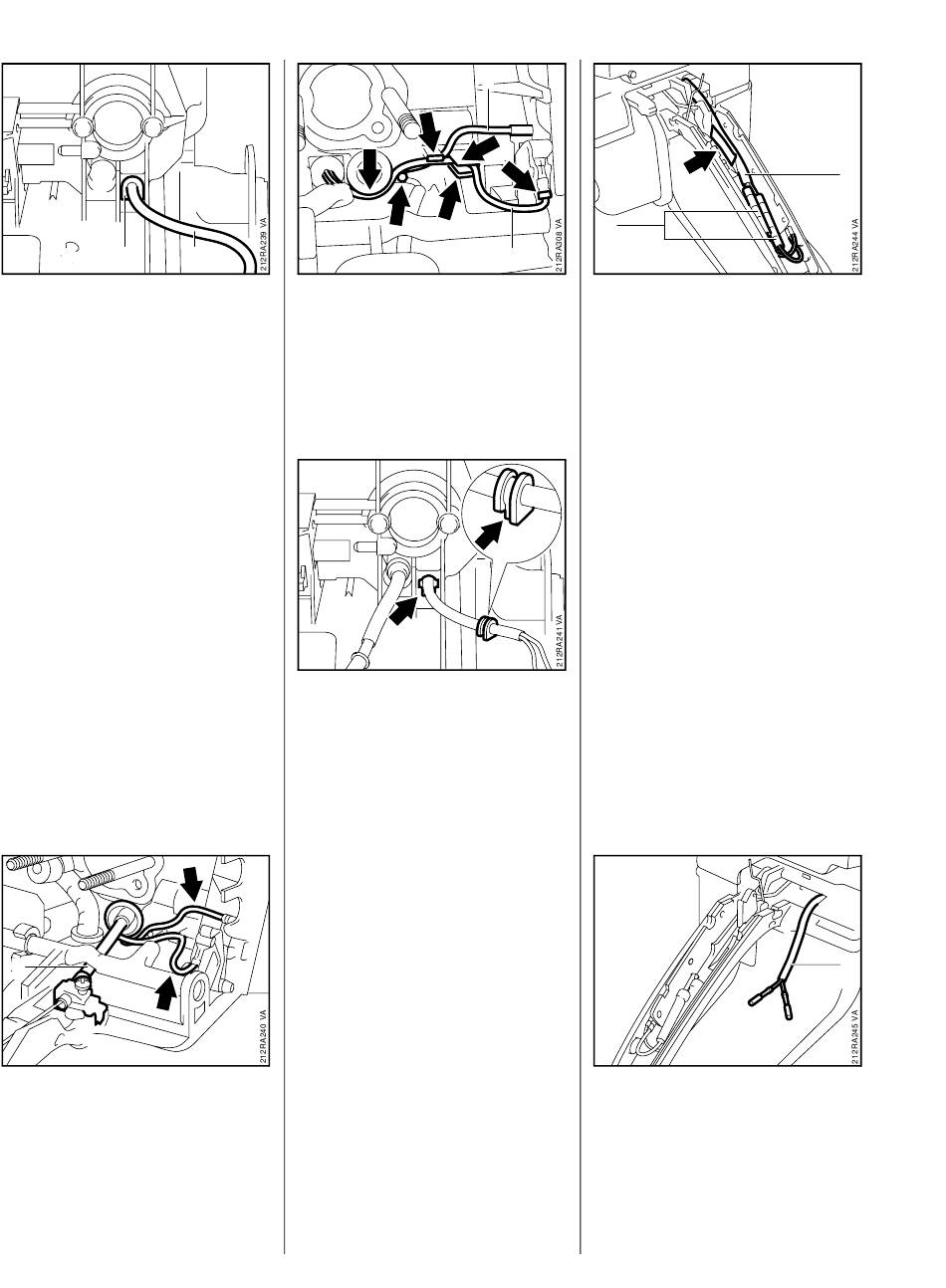

: Dégager la douille (1) en faisant
levier avec un tournevis.
: Extraire les câbles (2).
Montage dans l'ordre inverse.
1
Sur les versions avec
QuickStop Super
: Poser les câbles (flèches) sous le
tirant de frein (1).
100
ni chauffage de carbura-
teur
2
: Veiller à la pose correcte
(flèches) du câble de masse (1)
et du câble de court-circuit (2).
Au montage de la douille, veiller au
positionnement correct (flèches).
Poursuivre le montage dans l'ordre
inverse.
14.8.2 Avec chauffage de
poignées
1
2
2
– Séparer le carter de vilebrequin
du carter de réservoir, b 12.9.
– Enlever le câble de court-circuit,
b 10.1.
– Enlever le câble de masse,
b 7.2.
– Démonter le blocage de gâchette
d'accélérateur, b 10.2.1 ou
10.2.2.
: Dégager le câble (1) de la pièce
de guidage (flèche).
: Retrousser les gaines
isolantes (2) et débrancher les
connexions à fiche.
: Tirer sur les câbles pour les sortir
de la gaine isolante (1).
– Tirer le câble à travers l'orifice du
réservoir, en direction de la
poignée tubulaire.
MS 341, MS 361, MS 361 C
