Stihl MS 341 Mode D'emploi page 26

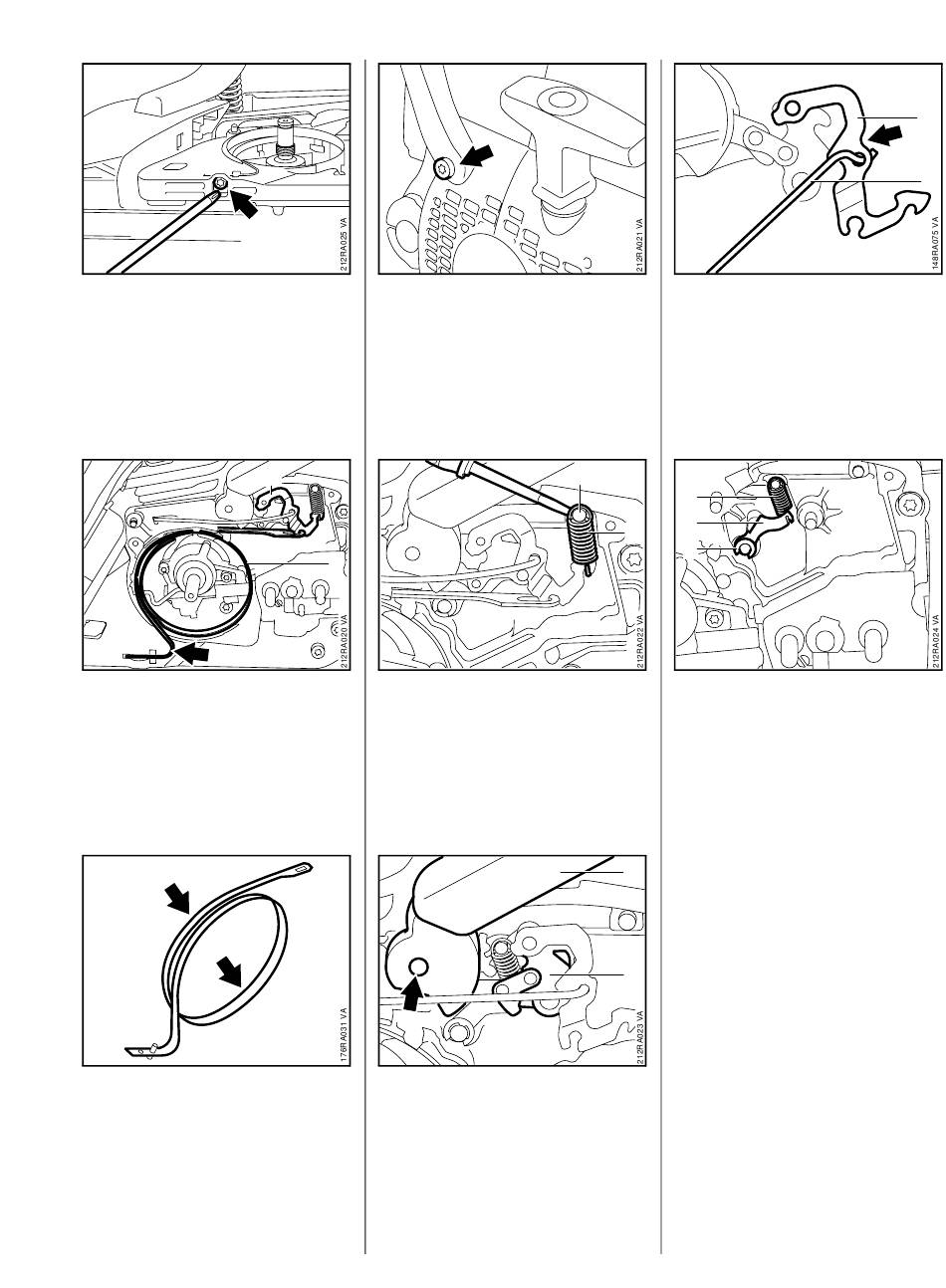

: Dévisser la vis (flèche).
: En faisant levier avec un tourne-
vis, dégager le collier de frein (1)
du carter de vilebrequin (flèche).
: Décrocher le collier de frein (1)
du levier de frein (2).
Remplacer le collier de frein si des
traces d'usure prononcées (de
grandes surfaces sur la circonfé-
rence intérieure et/ou partiellement
sur la circonférence extérieure) sont
visibles et si l'épaisseur résiduelle
de la bande est < 0,6 mm.
MS 341, MS 361, MS 361 C
: Dévisser la vis (flèche).
2
1
: En faisant prudemment levier
avec un tournevis, dégager le
ressort de traction (1) du boulon
de palier (2).
: En faisant levier avec un tourne-
vis, dégager le protège-main (1)
avec levier de frein (2) du boulon
de palier (flèche).
: Décrocher du levier de frein (2) le
tirant de frein (1) du frein d'arrêt
instantané (actionné au relâche-
ment de la poignée arrière).
– Extraire le levier de frein du
protège-main.
2
1
2
1
3
: Décrocher le ressort (1).
: Faire sauter la rondelle
d'arrêt (3).
: Enlever le levier (2) avec
ressort (1).
Nettoyer toutes les pièces démon-
1
tées avec un peu de produit de
dégraissage du commerce, sans
chlorocarbures ni hydrocarbures
halogénés, à base de solvant. Rem-
placer les pièces endommagées ou
2
usées.
Si le boulon pour ressort de traction
est usé au niveau de la rainure, il
faut le remplacer. Pour cela, exécu-
ter les opérations suivantes:
2
1
25
