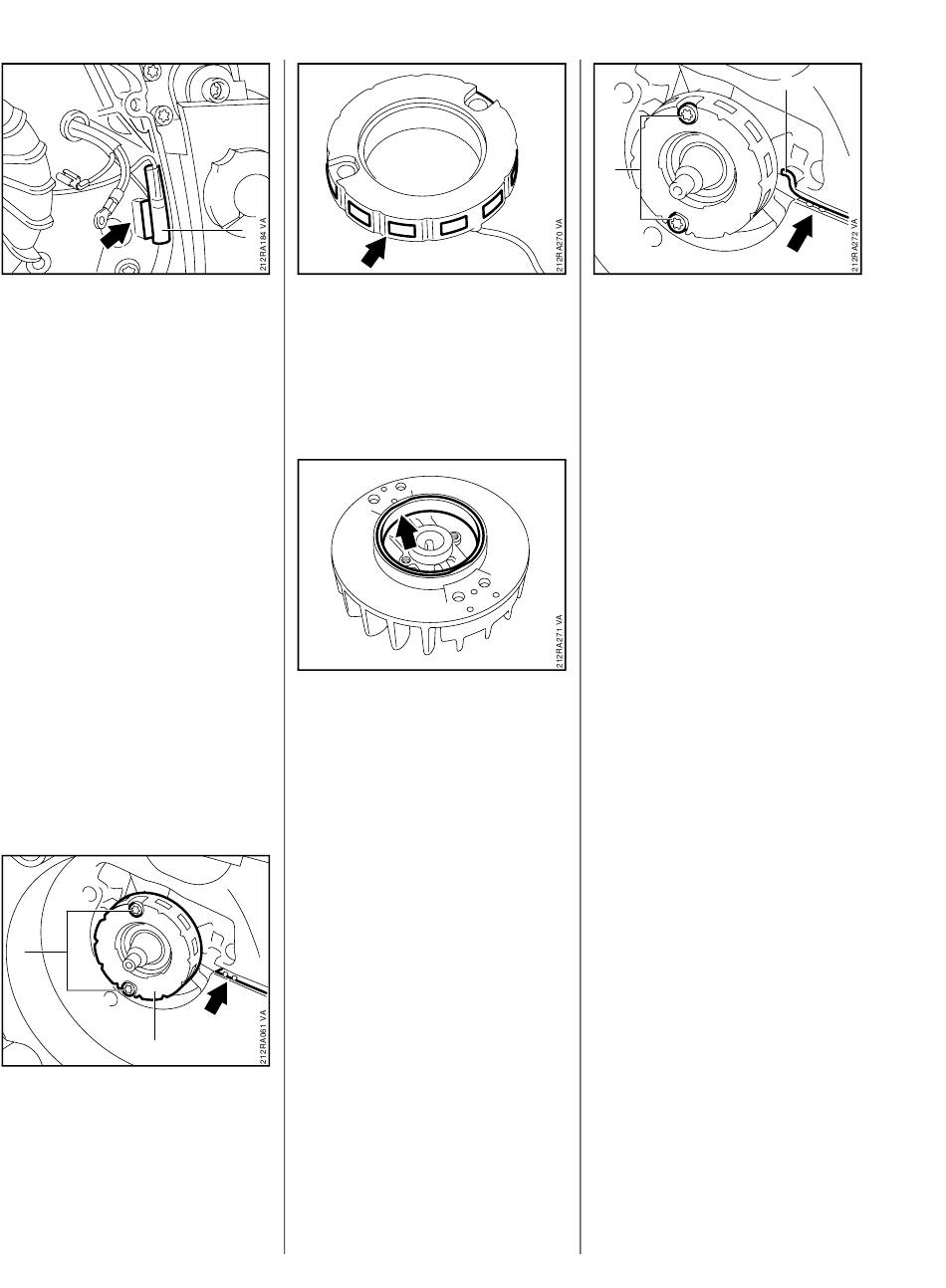

14.7 Générateur
– Démonter le module d'allumage,
b 7.1.2.
– Démonter le rotor, b 7.1.5.
: Sortir le câble de la pièce de
guidage de câble (flèche).
: Retrousser la gaine isolante (1)
et débrancher la connexion à
fiche.
1
2
: Sortir le câble de la pièce de
guidage de câble (flèche).
: Dévisser les vis (1).
: Enlever le générateur (2).
96
1
: Le générateur et les pôles
(flèche) ne doivent présenter
ni fissures ni dommages
quelconques ; le cas échéant, les
remplacer.
: L'anneau magnétique (flèche)
situé dans le rotor ne doit présen-
ter ni fissures, ni dommages
quelconques ; le cas échéant, les
remplacer.
Montage dans l'ordre inverse.
2
: Présenter le générateur de telle
sorte que le câble de raccorde-
ment (1) soit orienté vers le
carter.
: Poser le câble du générateur au
fond de l'évidement (flèche).
– Poser les vis (2) avec du
Loctite 242, b 16.
: Serrer les vis (2), b 3.5.
Poursuivre le montage dans l'ordre
inverse.
MS 341, MS 361, MS 361 C
