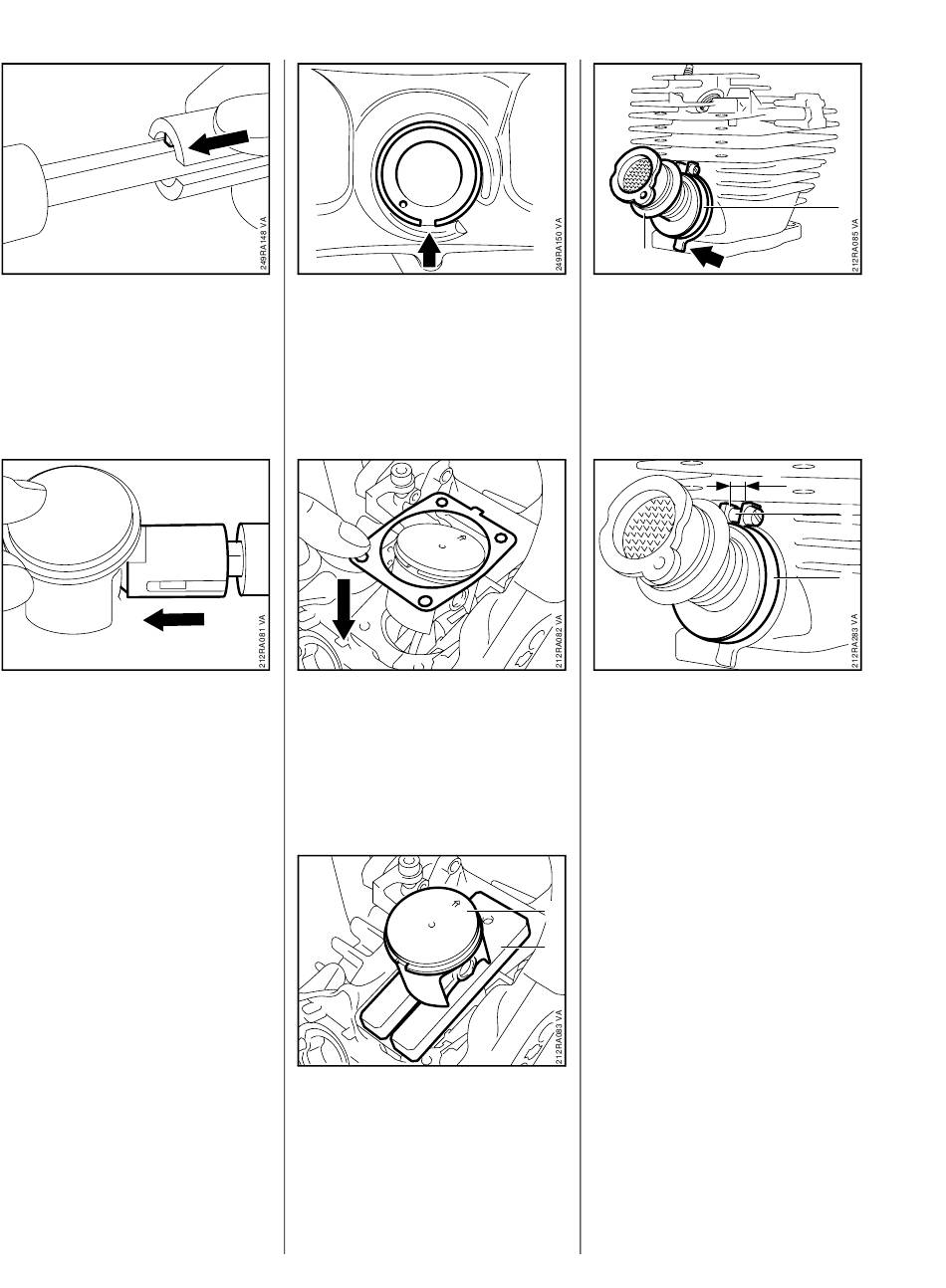

: Enlever la douille et la glisser sur
l'extrémité opposée de la tige de
l'outil.
La broche doit être orientée vers le
méplat.
: Appliquer l'outil de montage
5910 890 2211 sur l'œillet pour
axe de piston, retenir le piston et
enfoncer la tige de l'outil exacte-
ment dans l'axe de l'axe de pis-
ton, jusqu'à ce que le circlip
s'encliquette dans la rainure.
40
Les circlips doivent être positionnés
de telle sorte que leur coupe se
trouve en haut ou en bas, vu dans
l'axe de mouvement du piston.
: Poser un joint de cylindre neuf
avec le côté bombé tourné vers le
carter de vilebrequin.
– Ajuster les segments de com-
pression, b 6.6.
– Humecter le piston et les seg-
ments de compression avec de
l'huile.
: Poser le piston (1) sur la
cale de montage en bois (2)
1108 893 4800.
1
: Glisser le coude (1) sur le raccord
d'admission en veillant au posi-
tionnement correct (flèche).
: Veiller au positionnement correct
du collier (2).
: Serrer le collier (1) jusqu'à la
douille d'écartement (2).
En cas de collier sans douille
d'écartement, serrer la vis de ser-
rage jusqu'à ce qu'un espace
a = 5...6 mm subsiste entre les
deux pattes du collier.
1
2
MS 341, MS 361, MS 361 C
2
a
2
1
