1

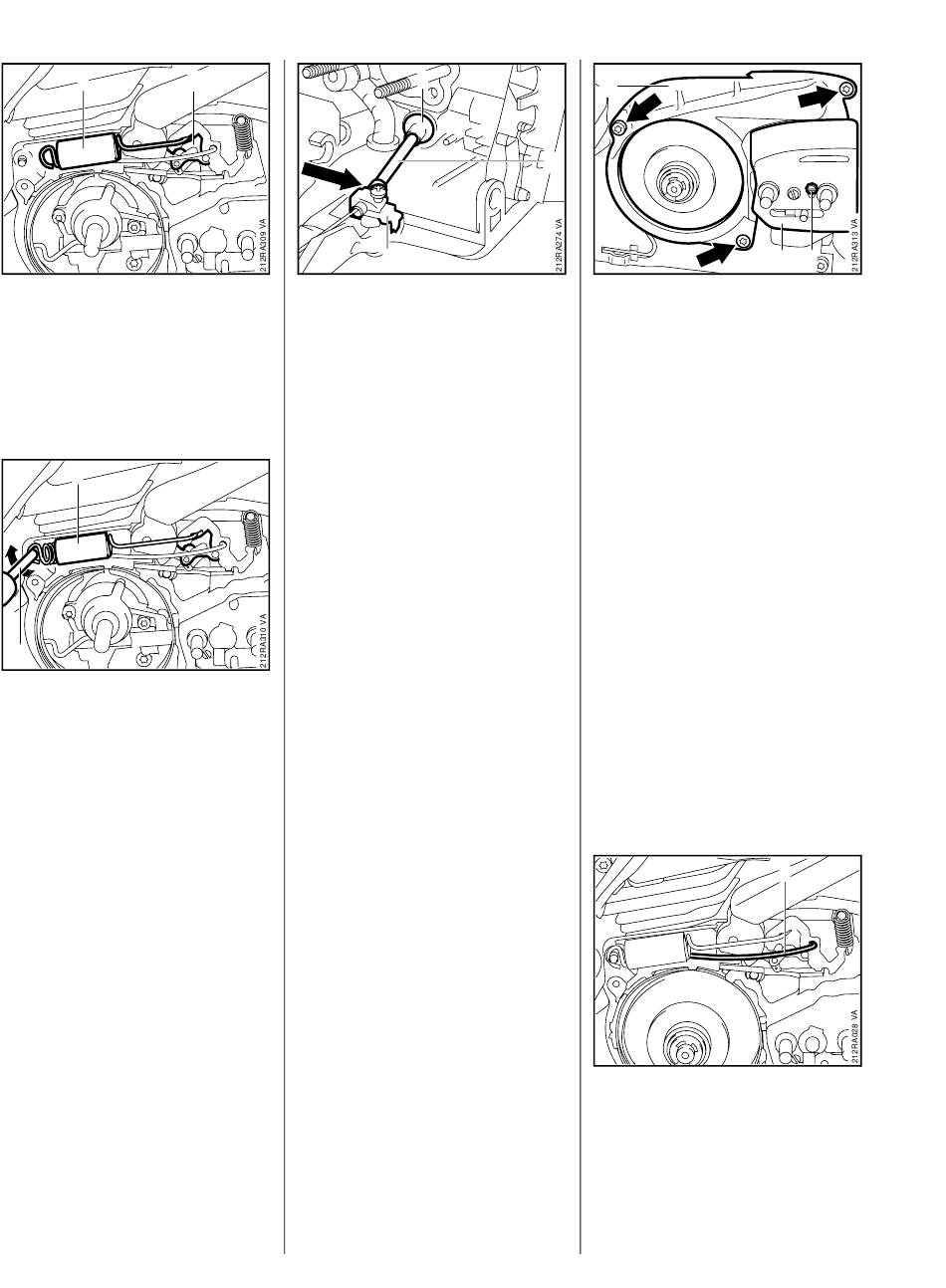

: Accrocher le ressort de
traction (1) sur le levier de
frein (2).
1
2
: À l'aide du tube de montage (2)
1117 890 0900, accrocher le res-
sort de traction (1) sur le boulon
de palier (flèche).
Poursuivre le montage dans l'ordre
inverse.
– Graisser les points de friction
avec de la graisse, b 5.5.6.
– Contrôler la garde, b 5.5.4.
28
5.5.3

Tirant de frein

2
– Séparer le carter de vilebrequin
du carter de réservoir, b 12.9.
– Enlever le tirant de frein du levier
de commande, b 10.2.2.
: Écarter latéralement le palier (1)
de la réglette de fixation.
: Dégager la douille (2) en faisant
levier avec un outil approprié.
: Extraire le tirant de frein (3) du
carter de réservoir.
Montage dans l'ordre inverse.
– Régler la garde, b 5.5.4.
– Contrôler le fonctionnement du
frein d'arrêt instantané actionné
au relâchement de la poignée
arrière, b 5.5.6.
2
3
1
5.5.4 Contrôle de la garde
3
– Enlever le dispositif de coupe,
b 5.1.
– Tirer le protège-main en direction
de la poignée tubulaire.
: Dévisser la vis (1).
: Enlever la tôle latérale (2).
: Dévisser les vis (flèches).
: Enlever le couvercle (3).
: Au repos, le tirant de frein (1) doit
être accroché dans le carter de
vilebrequin, sans être tendu.
MS 341, MS 361, MS 361 C
2 1
1
