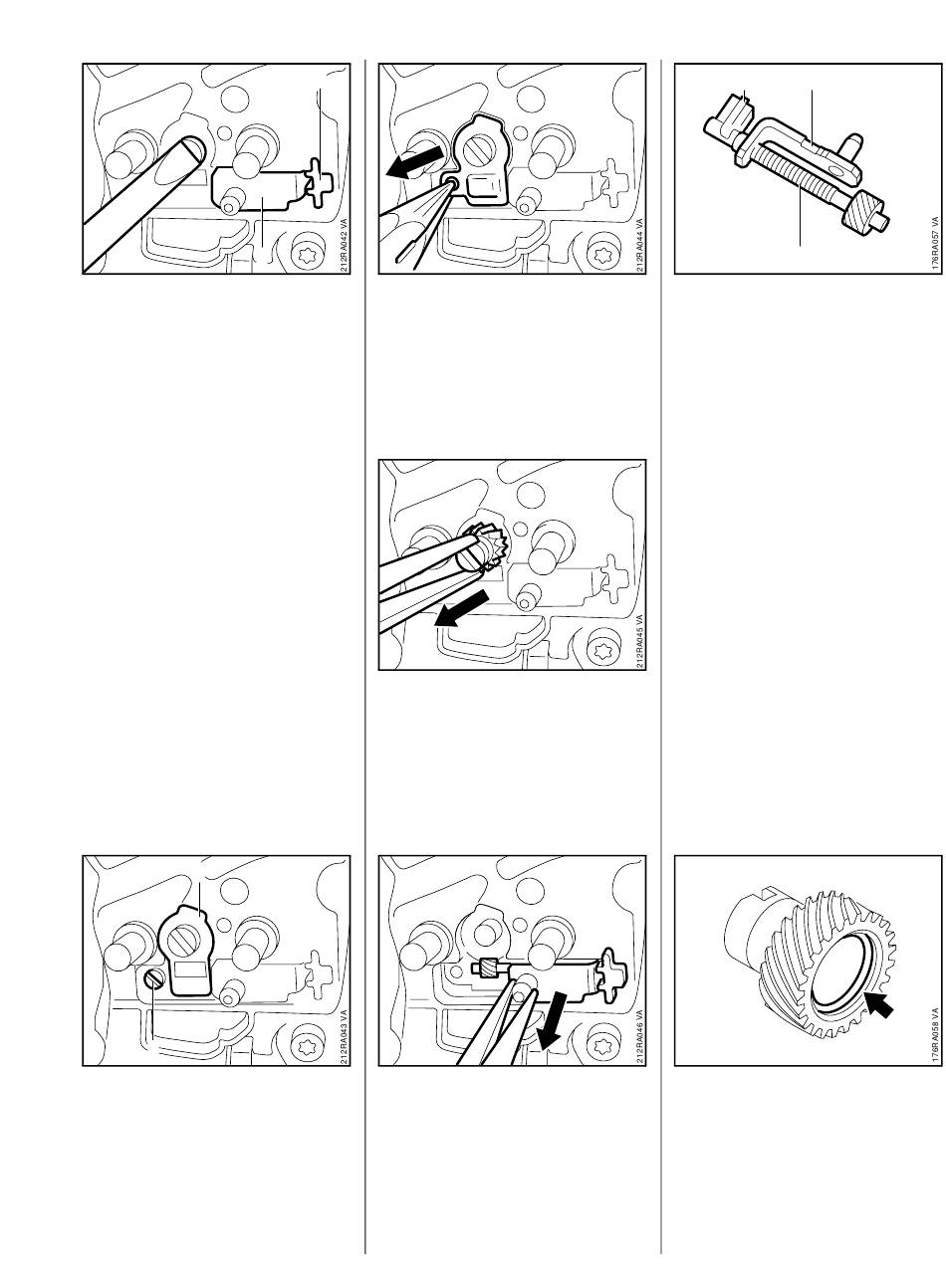

5.6 Tendeur de chaîne
1
– Démonter la tôle latérale inté-
rieure, b 5.5.1 ou 5.5.2.
: Tourner le pignon à denture
droite dans le sens des aiguilles
d'une montre jusqu'à ce que le
coulisseau de tension (1) vienne
en butée à droite, contre la pièce
de pression (2).
1
2
: Dévisser la vis (2).
: Extraire la pièce d'appui (1).
MS 341, MS 361, MS 361 C
2
: Enlever la tôle de recouvrement.
: Extraire le pignon à denture
droite.
: Extraire le coulisseau de tension
avec la vis de tension et la pièce
de pression.
2 3
1
: Contrôler la denture du pignon à
denture droite et de la vis de ten-
sion (1) ; remplacer les deux
pièces si nécessaire. Pour cela,
enlever la pièce de pression (2)
et dévisser la vis de tension du
coulisseau de tension (3).
Montage dans l'ordre inverse.
La vis de tension et le pignon à
denture droite ne doivent être
remplacés que par couple.
Avant le montage, graisser la den-
ture de la vis de tension et du
pignon droit, b 16.
: S'assurer que le joint torique
(flèche) se trouve bien dans le
pignon à denture droite et y appli-
quer un peu d'huile avant de glis-
ser le pignon à denture droite.
