4 Mise en service
4.7 Moteur synchrone à excitation permanente avec défluxage
4.7.4 Paramètres relatifs à la broche EP
Vue d'ensemble
des paramètres

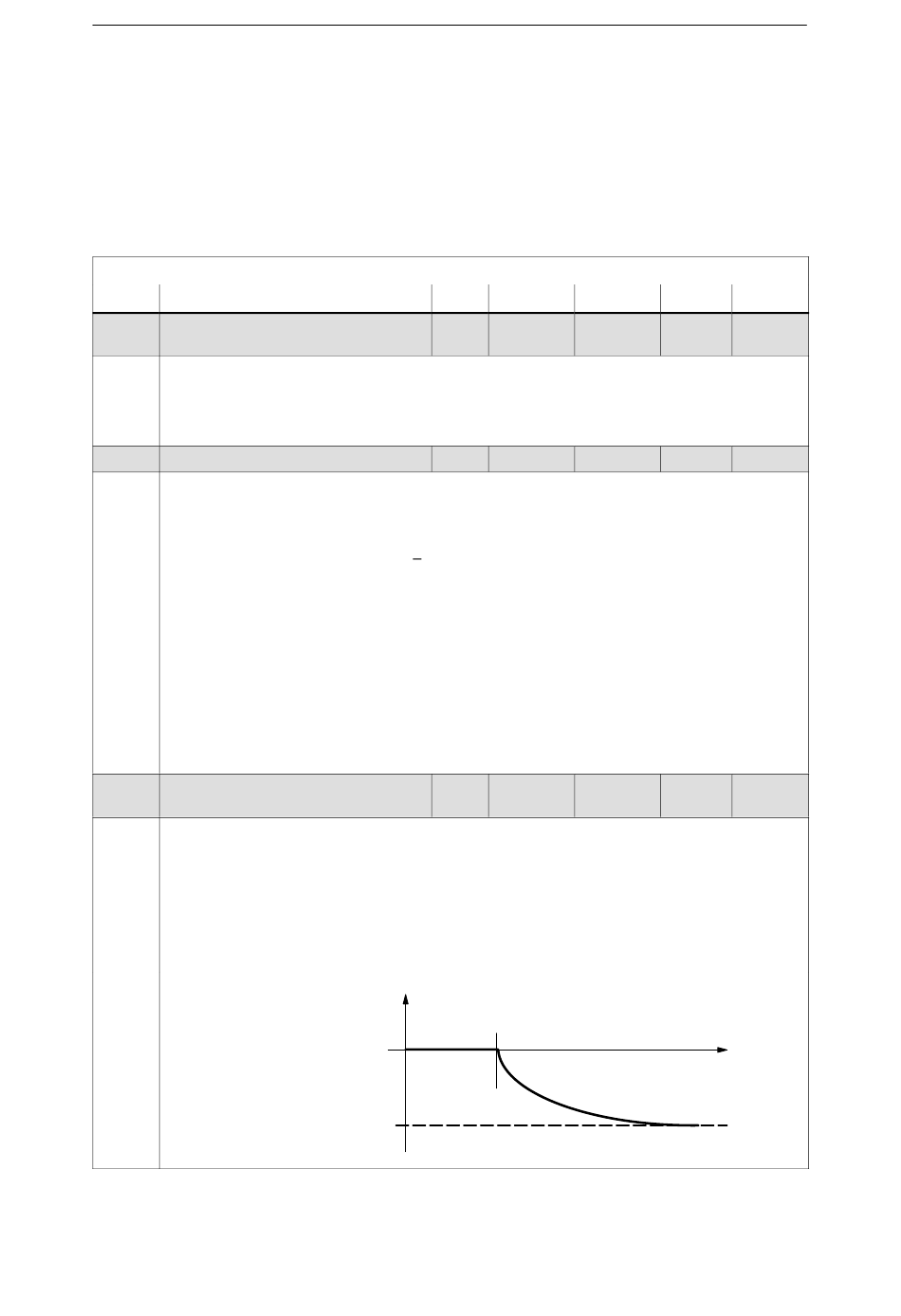

Tableau 4-9 Vue d'ensemble des paramètres relatifs à la broche EP
série.
1015 Activation de la broche EBR EP
(MRS)
... la broche à excitation par aimants perm. (broche EP, moteur 1FE1) est activée/désactivée
pour cet entraînement
= 1 broche EP active
= 0 broche EP inactive
1136 Courant à vide moteur
Le paramètre est prédéfini lors de la sélection du moteur dans la liste des moteurs ou se règle
d'après la fiche technique du constructeur du moteur.
Dans le cas où le constructeur ne donne aucune indication sur le courant à vide, il faut l'esti-
mer au moyen de la formule suivante :
P1136 = (P1114 S 60 [sec])/(1000 S √3 S P1112 S P1116 S 2π)
Nota :
P1112 Nb paires pôles moteur
P1114 Constante de tension
P1116 Inductance induit
Nota :
Dans le cas des broches PE, le courant à vide moteur maximal influe sur les régimes moteurs
élevés. Une configuration trop faible de la partie puissance ne permet donc pas d'atteindre le
régime moteur maximal. Dans tous les autres cas, la fonctionnalité ne présente aucune limita-
tion.
1142 Vitesse de passage en défluxé (MRS,
MRA)
La vitesse de passage en défluxé est prédéfinie lors de la sélection du moteur dans la liste des
moteurs ou se règle d'après la fiche technique du constructeur du moteur.
Dans le cas où le constructeur ne donne aucune indication sur la valeur de cette vitesse, il faut
l'estimer au moyen de la formule suivante :
P1142 = 380 V S 1000 [tr/min] / P1114
Nota :
P1114 Constante de tension
I :
d
Courant
générateur de champ
P1136 :
Courant à vide moteur
4-182
On distingue pour la broche à excitation par aimants permanents (bro-
che EP) les paramètres suivants :
Paramètre
Nom
0
0.0
0.0
I
d
P1142 : Vitesse de passage en défluxé moteur
SIMODRIVE POSMO SI/CD/CA Manuel d'utilisation (POS3) - Edition 04.05
Min. Standard Max.
0 1
0.0 500.0
0.0 100 000.0
E Siemens AG 2005 All Rights Reserved
03.01 04.05
Unité Effet
- PO
A(eff) immé.
tr/min immé.
