Domaines d'application
CA1N4895fr
09.2004

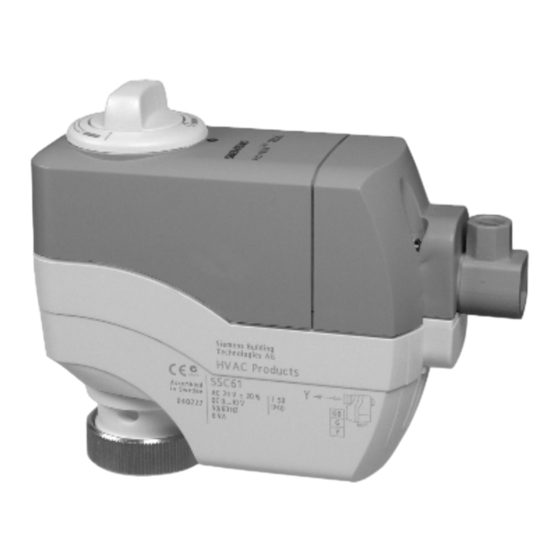

Servomoteurs électriques
pour petites vannes VVP45..., VXP45..., VMP45...
• SSC31
tension d'alimentation 230 V~
• SSC81
tension d'alimentation 230 V~
• SSC61
tension d'alimentation 24 V~/−
• SSC61.5, comme SSC61, avec fonction de retour à zéro électrique
• Force de réglage 300 N
• Identification automatique de la course de vanne
• Montage direct sans outil à l'aide d'un écrou moleté
• Raccordement de câble via bornes à vis
• Réglage manuel avec affichage de position et de sens de marche
• Couplage en parallèle de plusieurs servomoteurs possible
Servomoteurs pour vannes Siemens de type V...P45... pour la régulation côté eau de
l'eau de chauffage et de refroidissement dans des installations de chauffage, de venti-
lation et de climatisation.
L'adaptateur ASK30 permet de commander toutes les anciennes vannes Landis & Gyr
VVG45..., VXG45... et X3i...
signal de commande 3 points
signal de commande 3 points
signal de commande 0...10 V−
Siemens Building Technologies
HVAC Products
4
895
SSC31
SSC81
SSC61...
Publicité
Manuels Connexes pour Siemens SSC61
Sommaire des Matières pour Siemens SSC61
- Page 1 • Couplage en parallèle de plusieurs servomoteurs possible Domaines d'application Servomoteurs pour vannes Siemens de type V...P45... pour la régulation côté eau de l'eau de chauffage et de refroidissement dans des installations de chauffage, de venti- lation et de climatisation.
- Page 2 Signal de commande • Pour 0 V, la vanne est fermée ( A → AB). 0...10 V− • Après la coupure de tension d'alimentation le moteur reste dans la position acquise. SSC61 Siemens Building Technologies Servomoteurs électriques SSC... CA1N4895fr HVAC Products 09.2004...
- Page 3 électroniques. C'est seulement après la fin de ce calibrage que le servomoteur se place dans la position commandée par le signal Y. Ce calibrage dure 1 minute environ. Le servomoteur SSC61.5 n'effectue le calibrage automatique qu'après le chargement de 180 secondes. Si le servomoteur calibré est monté...
- Page 4 Pour maintenir la position réglée manuellement, débrancher le câble de raccordement ou mettre l’appareil hors tension et déconnecter le signal de commande. En raison de la fonction de retour à zéro, le servomoteur SSC61.5 se met d'abord sur position 0 et peut ensuite être mis dans la position désirée.
- Page 5 Les caractéristiques techniques spécifiques à l'application sont garanties exclusivement avec les vannes Siemens mentionnées dans le chapitre «Combinaisons d'appareils». L'utilisation de servomoteurs SSC... sur des vannes d'autres constructeurs annule la garantie accordée par Siemens Building Technologies / HVAC Pro- ducts. Caractéristiques techniques...
- Page 6 Poids 0,26 kg 0,25 kg 0,27 kg 3 VA, pendant la charge du condensateur pour le retour à zéro Si la puissance de sortie des régulateurs est suffisante Uniquement SSC81 et SSC61 Conditions ambiantes Fonctionnement Transport Stockage CEI 721-3-3 CEI 721-3-2...
- Page 7 Potentiel du système, 24 V~ Zéro du système Q1, Q2 Contacts du régulateur (G0) (Y1) (Y2) SSC61 Régulateur SP (+) SSC61.5 Servomoteur Potentiel du système, 24 V~ Zéro du système (G0) SN (-) Siemens Building Technologies Servomoteurs électriques SSC... CA1N4895fr HVAC Products 09.2004...
- Page 8 Encombrements (dimensions en mm) G ¾ 115,1 132,5 © 2004 Siemens Building Technologies AG Sous réserve de modifications Siemens Building Technologies Servomoteurs électriques SSC... CA1N4895fr HVAC Products 09.2004...
