Guide de dépannage

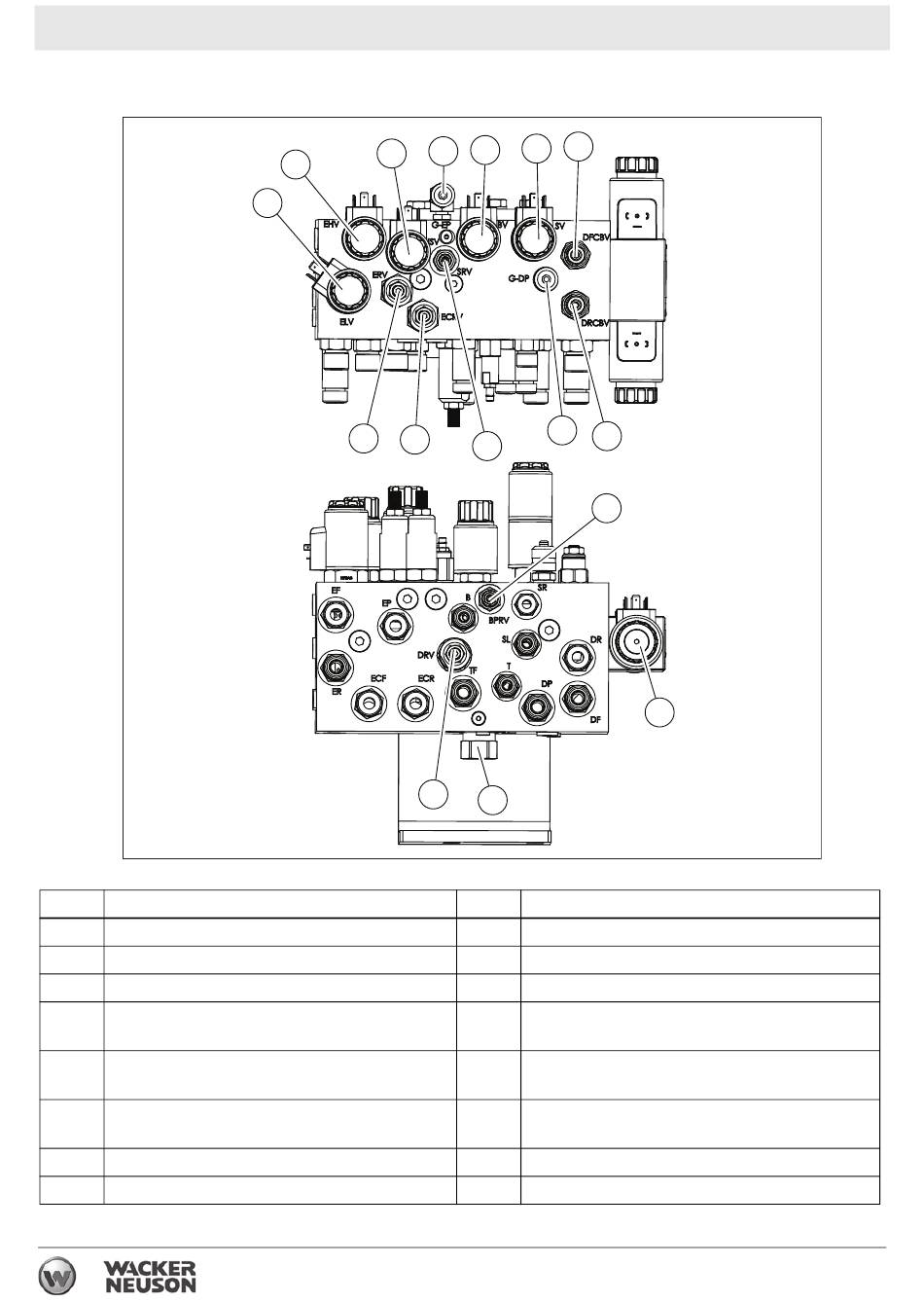

10.2 Tubulure Hydraulique
Réf. Description
1 Soupape inférieure de l'excitatrice
2 Soupape supérieure de l'excitatrice
3 Soupape de déplacement à haute vitesse
4 Soupape de surpression centrale de
l'excitatrice
5 Soupape de décompression de l'excitatrice
6 Soupape de surpression d'entraînement
7 Robinet de freinage
8 Soupape de réduction de pression de frein
16
3
2
1
5
4
6
13
12
7
15
14
9
8
10
Réf. Description
9 Soupape de décompression de la direction
10 Soupape de dérivation de direction
11 Soupape d'entraînement
12 Soupape de direction
13 Soupape d'équilibrage d'entraînement
frontal
14 Soupape d'équilibrage d'entraînement
arrière
15 Port de test d'entraînement
16 Port de test de l'excitatrice
126
RT / RTx
11
wc_gr012977
