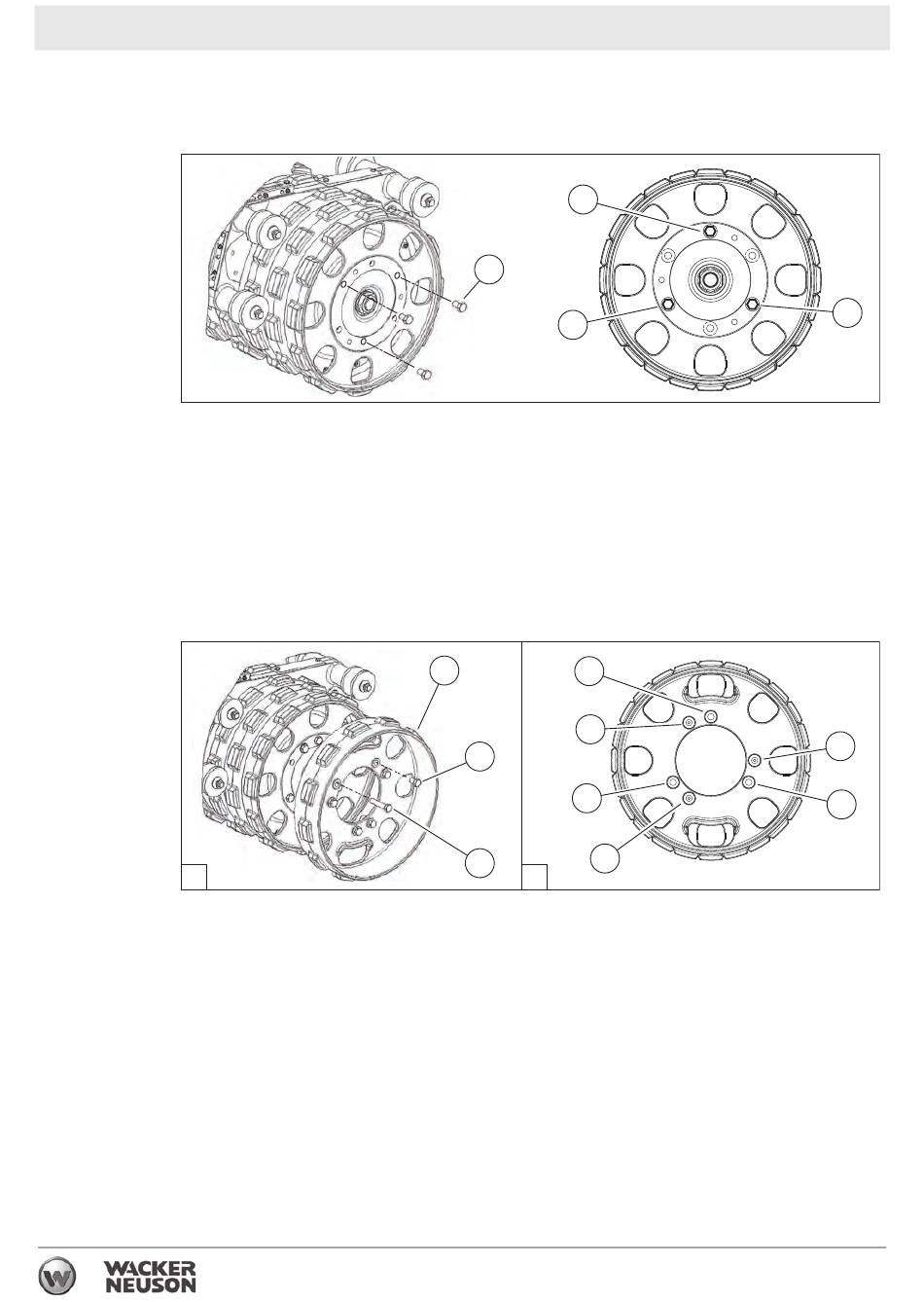

Remplacement des tambours (RTx-SC3)
Suite de la page précédente.
3. Retirez les vis (3) M16 x 25 (c) de chaque extrémité du tambour avant comme
illustré.
4. Installer une extension de tambour (b) de chaque côté du tambour avant.
Aligner les orifices de montage comme illustré dans la vue "A" ci-dessous.
Remarque : Lors de l'alignement des orifices de montage, veiller à ce que les
oreilles en forme de patte de mouton sur le tambour et l'extension de tambour
soient décalées l'une par rapport à l'autre.
5. Serrer l'extension de tambour avec des vis (3) M16 x 80 (d) dans les
emplacements indiqués dans les vues "A" et "B" ci-dessous. Serrez les vis au
couple de 167 Nm (123 livre-pieds).
A
6. Stocker les (3) vis M16 x 25 (c) dans les orifices filetés "provisoires" comme
illustré.
Cette procédure continue sur la page suivante.
c
c
c
b
d
c
c
d
c
d
B
96
RT / RTx
c
wc_gr010011
c
d
wc_gr009890
wc_tx003197fr_FM10.fm
