2 À propos du carton
2
À propos du carton
2.1
Unité intérieure
2.1.1
Retrait des accessoires de l'unité
intérieure

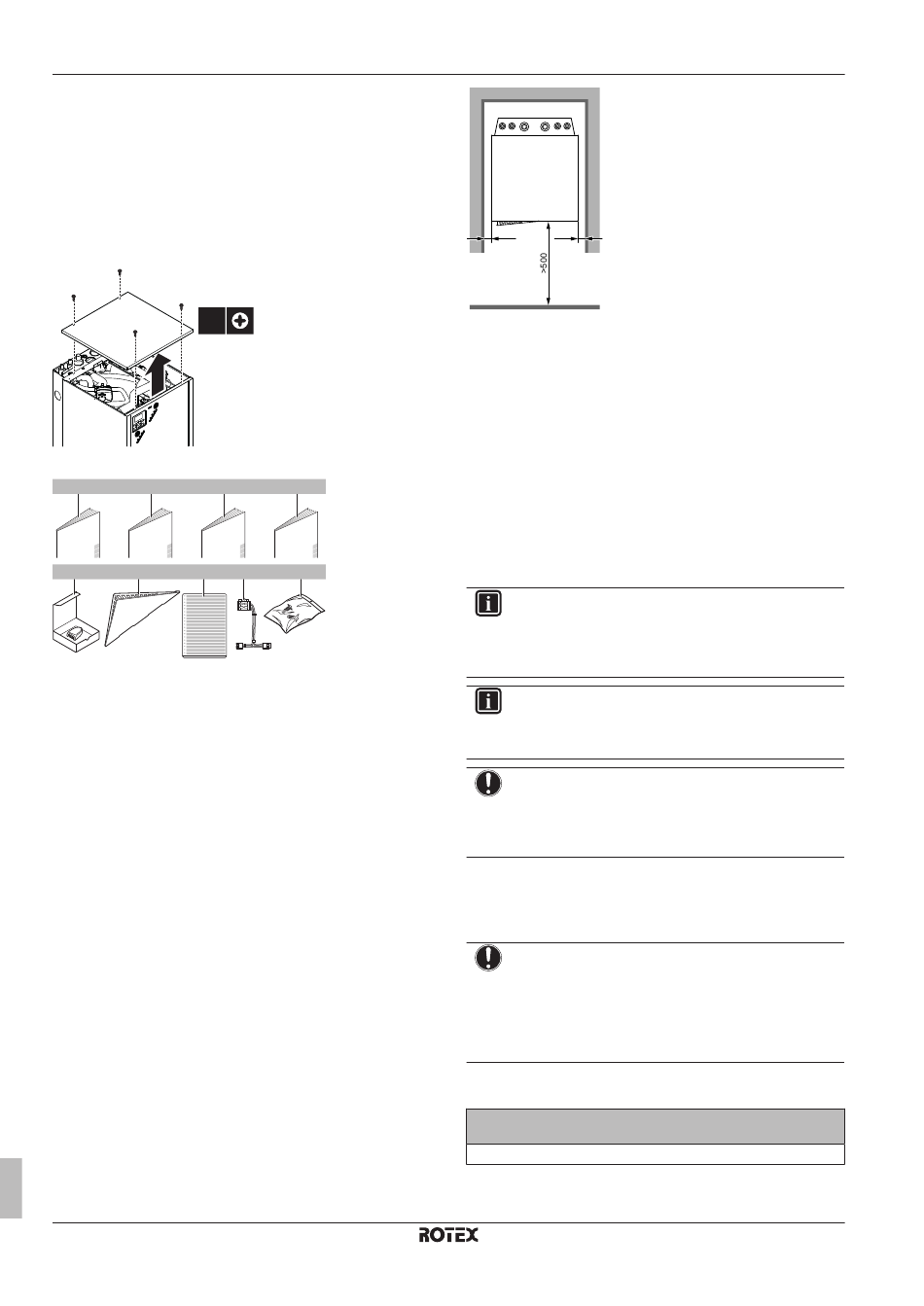

1 Retirez les vis au niveau de la partie supérieure de l'unité.
2 Retirez le panneau supérieur.
4×
3 Retirez les accessoires.
a
b
c
1×
1×
1×
e
f
g
1×
1×
1×
a
Consignes de sécurité générales
b
Addendum pour l'équipement en option
c
Manuel d'installation
d
Manuel d'utilisation
e
Capteur extérieur à distance
f
Couvercle du kit d'interface utilisateur
g
Étiquette multilingue concernant les gaz fluorés à effet de
serre
h
Câble pour connexion du pressostat de la saumure
i
2 vis pour la fixation de l'interface utilisateur.
4 Réinstallez le panneau supérieur.
3
Préparation
3.1
Préparation du lieu d'installation
3.1.1
Exigences pour le lieu d'installation de
l'unité intérieure
▪ Prenez
les
directives
suivantes
d'espacement:
Manuel d'installation
4
d
1×
h
i
1×
1×
en
compte
en
matière
≥50
≥50
(mm)
▪ L'unité intérieure est conçue pour être installée à l'intérieur
uniquement et pour des températures ambiantes comprises entre
5~30°C.
3.2
Préparation de la tuyauterie
3.2.1
Vérification du volume d'eau et du débit
du circuit de chauffage et du circuit de
saumure
Volume minimal d'eau
Vérifiez que le volume total d'eau par circuit dans l'installation est
d'au moins 20 litres, le volume interne d'eau de l'unité intérieure
n'est PAS inclus.
INFORMATIONS
Si une charge de chauffage minimum de 1 kW peut être
assurée et que le réglage [9‑04] est modifié par
l'installateur de 1 à 4°C, le volume d'eau minimum peut
être réduit à 10 litres.
INFORMATIONS
Cependant, dans des procédés critiques ou dans des
locaux avec une charge thermique élevée, une quantité
d'eau supplémentaire peut être requise.
REMARQUE
Lorsque la circulation dans chaque boucle de chauffage
est contrôlée par des vannes commandées à distance, il
est important que le volume minimal d'eau soit garanti,
même si toutes les vannes sont fermées.
Débit minimal
Vérifiez
que
le
débit
minimal
fonctionnement du chauffage d'appoint) de l'installation est garanti
dans toutes les conditions.
REMARQUE
Lorsque la circulation dans chaque ou certaines boucles
de chauffage est contrôlée par des vannes commandées à
distance, il est important que le débit minimal soit garanti,
même si toutes les vannes sont fermées. Si le débit
minimal ne peut être atteint, une erreur de débit 7H sera
générée (pas de chauffage/fonctionnement).
Reportez-vous au guide de référence installateur pour plus
d'informations.
Débit minimal requis lors du fonctionnement du chauffage
d'appoint
12 l/min
Reportez-vous à la procédure recommandée, décrite à la section
"6.2 Liste de vérifications pendant la mise en service" à la
(requis
lors
du
dégivrage/
page 21.
RGSQH10S18AA9W
Module géothermal ROTEX HPU
4P353879-1B – 2016.02
