5.1 Eléments de commande et d'affichage
5 Dispositif de réglage

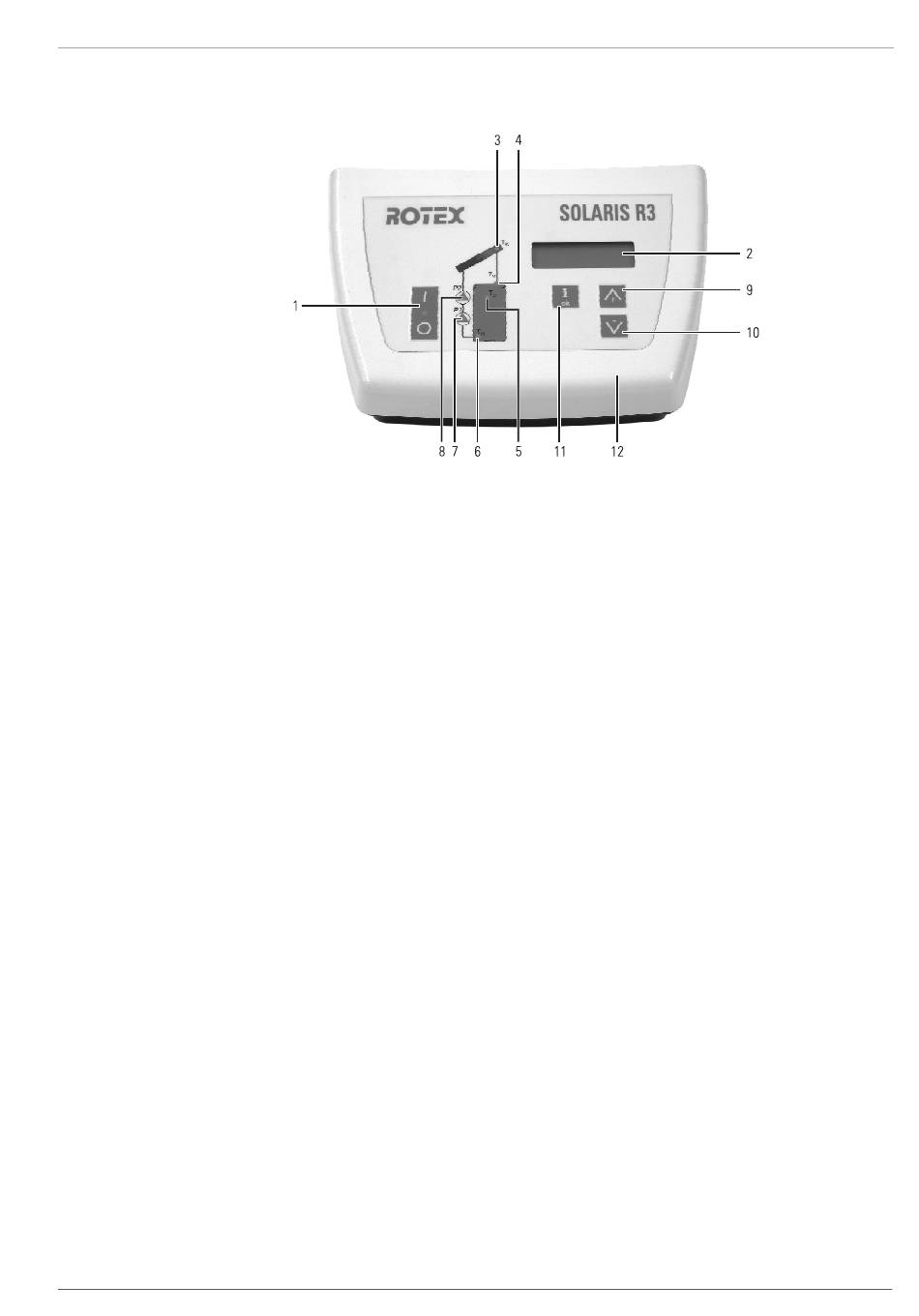

Bild 5-1
1
2
3
4
5
6
7
5.2 Mode de fonctionnement du dispositif de réglage
L'installation Solaris fonctionne en permanence de façon automatique, sans qu'il y ait besoin d'intervenir manuellement. Le
réglage de la vitesse de la pompe se fait via le dispositif de réglage de la différence de température Solaris R3. Les éléments de
commande et d'affichage sont représentés dans l'Fig. 5-1.

5.2.1 Fonctionnement de la pompe

En fonctionnement, se produisent les événements suivants :
– Mesure permanente de la différence de température entre la température du capteur solaire et celle du reflux et comparaison
avec le paramètre « Delta T ein » (Delta T Activé) de votre choix.
– Mise en service des pompes lors du dépassement de ce paramètre (par exemple pour une température de reflux de 40 °C et
Delta T Activé égal à 15 K ; température du capteur solaire > 55 °C).
– Remplissage d'appoint du système via la pompe de surpression (P2) selon la valeur du paramètre « Zeit P2 » (Durée P2) en [s].
– si le FlowSensor correctement réglé mesure avant la fin de cette période un débit stable, l'installation Solaris est comp-
– N'équipez le cycle solaire, en raison de l'effet de siphon de la canalisation d'alimentation qu'avec la pompe P1. Le rendement
des pompes est réglé en fonction de la différence de température entre l'alimentation et le reflux de l'installation.
FA ROTEX Solaris RPS3 - 08/2007
Eléments de commande et d'affichage
Interrupteur principal avec diode de
contrôle
Affichage des températures et des
paramètres (fonction d'économie
d'énergie : l'éclairage du panneau
d'affichage s'éteint au bout de
10 minutes de non-utilisation)
Diode de l'affichage de la température
du capteur solaire
Diode de la température d'alimentation
Solaris et de l'affichage de la mesure
de débit (FLS)
Diode de l'affichage de la température
de l'accumulateur
Diode de l'affichage de la température
du reflux solaire
Diode d'état de fonctionnement de la
pompe d'exploitation à régulation de
rotation P1 (allumée lorsque la pompe
fonctionne)
lètement remplie d'eau.
5 x Dispositif de réglage – commande
8 Diode d'état de fonctionnement de la
pompe d'augmentation de la pression P2
(allumée lorsque la pompe fonctionne –
clignote lorsque la pompe fonctionne
à débit régulé)
9 Touche flèche vers le haut pour
modification de l'affichage des
paramètres ou de la température dans
le sens de la flèche ou pour
augmentation des valeurs de réglage
10 Touche flèche vers le bas pour
modification de l'affichage des
paramètres ou de la température dans
le sens de la flèche ou pour diminution
des valeurs de réglage
11 Touche d'information pour augmentation
du niveau d'information (affichages des
valeurs de mesure, des valeurs
maximales et des valeurs de calcul) et
touche OK pour validation et pour
stockage des paramètres dans le menu
de réglage
12 Carter du dispositif de réglage
13 Vis de fermeture du carter (l'appareil ne
doit être ouvert que par un spécialiste
agréé. Avant ouverture débranchez
l'appareil !)
