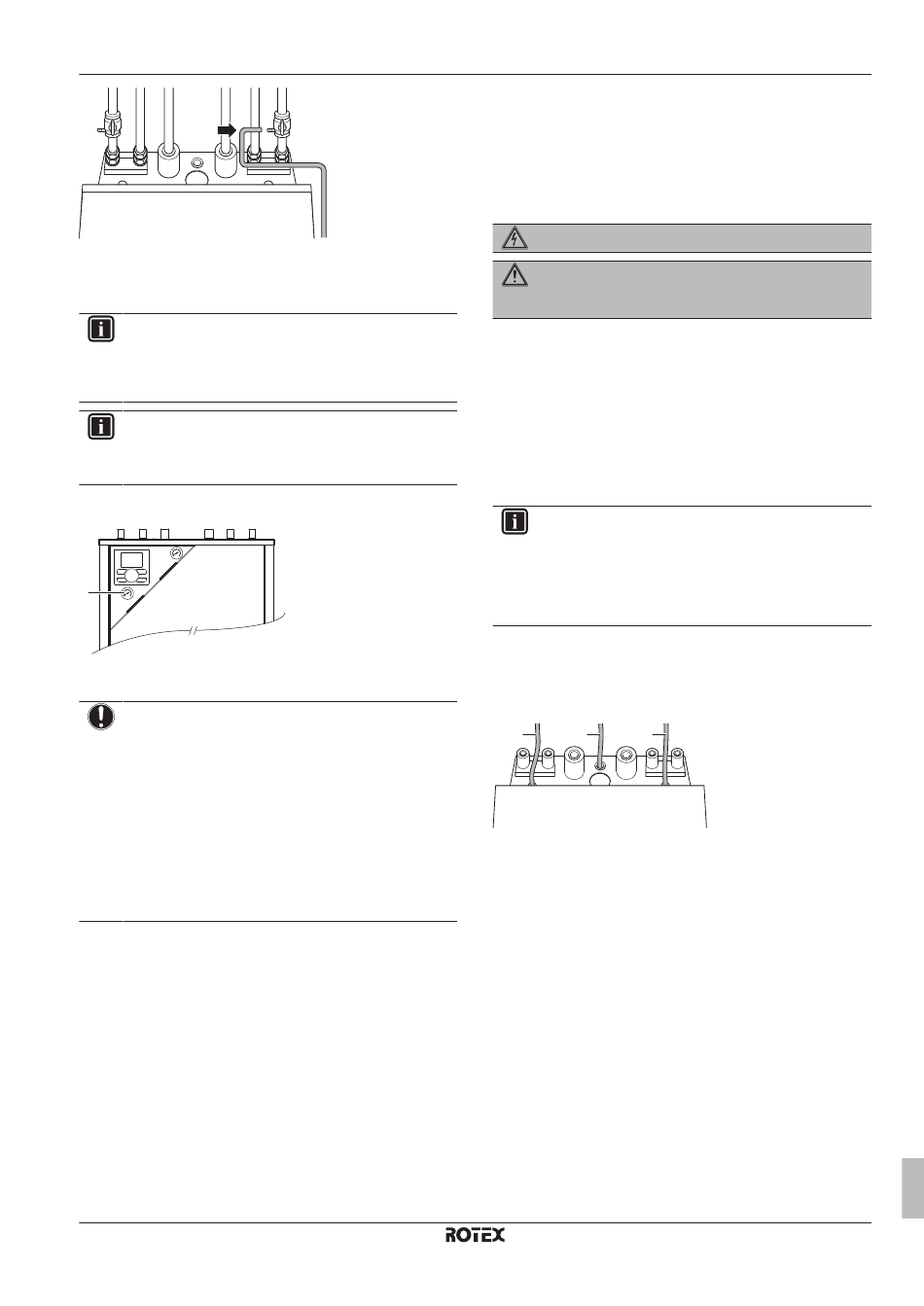

2 Ouvrez la vanne de remplissage.
3 Assurez-vous que la vanne de purge d'air automatique est
ouverte (au moins 2 tours).
INFORMATIONS
Pour connaître l'emplacement de la vanne de purge d'air,
reportez-vous à la section "Dimensions et espace de
service:
unité
intérieure"
techniques" à la
page 24.
INFORMATIONS
Pour connaître l'emplacement de la vanne de purge d'air,
reportez-vous à la section "Dimensions et espace de
service: unité intérieure" du guide de référence installateur.
4 Remplissez le circuit d'eau jusqu'à ce que le manomètre
indique une pression de ±2,0 bar.
a
a
Manomètre d'eau
5 Purgez autant d'air que possible du circuit d'eau.
REMARQUE
▪ La présence d'air dans le circuit d'eau peut provoquer
un dysfonctionnement du chauffage d'appoint. Lors du
remplissage, il peut s'avérer impossible de retirer tout
l'air du circuit. L'air restant sera retiré par les vannes de
purge d'air automatique pendant les premières heures
de fonctionnement du système. L'ajout d'eau peut être
nécessaire par la suite.
▪ Pour purger le système, utilisez la fonction spéciale
décrite dans le chapitre
page
21. Cette fonction doit être utilisée pour purger
la bobine de l'échangeur de chaleur du ballon d'eau
chaude sanitaire.
6 Fermez la vanne de remplissage.
7 Déconnectez le flexible d'alimentation en eau de la vanne de
remplissage.
4.4.5
Remplissage du ballon d'eau chaude
sanitaire
1 Ouvrez tour à tour chaque robinet d'eau chaude pour purger
l'air de la tuyauterie du système.
2 Ouvrez la vanne d'alimentation en eau froide.
3 Fermez tous les robinets d'eau une fois l'air purgé.
4 Assurez-vous de l'absence de fuites.
5 Actionnez manuellement la soupape de décharge de pression
installée sur place pour vous assurer du libre écoulement de
l'eau dans la conduite de refoulement.
RGSQH10S18AA9W
Module géothermal ROTEX HPU
4P353879-1B – 2016.02
du
chapitre
"8 Données
"6 Mise en service" à la
4.4.6
Isolation de la tuyauterie d'eau
La tuyauterie de l'ensemble du circuit d'eau DOIT être isolée pour
empêcher une réduction de la capacité de chauffage.
4.5
Raccordement du câblage
électrique
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
4.5.1
À propos de la conformité électrique
Équipement conforme à la norme EN/IEC 61000‑3‑12 (norme
technique européenne/internationale définissant les seuils pour les
courants harmoniques produits par les équipements raccordés à des
systèmes basse tension publics, avec un courant d'entrée de >16 A
et ≤75 A par phase).
4.5.2
Raccordement du câblage électrique sur
l'unité intérieure
INFORMATIONS
Prévoyez une longueur supplémentaire de 35 cm pour
tous les câbles qui doivent être connectés au X2M et au
X5M sur le support tôle d'acier au-dessus de la CCI
hydrobox. Les longueurs supplémentaires doivent être
fixées à l'arrière de l'unité afin de faciliter l'entretien de la
CCI hydrobox, par exemple.
1 Pour ouvrir l'unité intérieure, reportez-vous aux sections
"4.1.1 Ouverture de l'unité intérieure" à la page 5
"4.1.2 Ouverture du couvercle du coffret électrique de l'unité
intérieure" à la
page 6.
2 Le câblage doit entrer dans l'unité par la partie supérieure:
a
c
b
3 Le câblage doit être disposé comme suit dans l'unité:
4 Installation
et
Manuel d'installation
9
