Entretien
REMARQUE :
Dommages matériels !
Ne faites jamais fonctionner le compresseur lorsque les
vannes de service munies de voyants de liquide sont
ouvertes. Fermez les vannes après avoir vérifié le niveau
d'huile. Faire fonctionner les compresseurs lorsque les
vannes de service sont ouvertes peut entraîner des
pertes en huile importantes et un endommagement de
l'équipement.
4. Raccorder un flexible de 3/8" ou 1/2" équipé d'un
voyant de liquide, au milieu de la vanne de service du
réservoir d'huile (raccord évasé 1/4") et à la vanne de
service du séparateur d'huile (raccord évasé 1/4"). Pour
l'emplacement des vannes, reportez-vous à
page
72.
Remarque : vous pouvez accélérer le processus en
utilisant un flexible transparent haute
pression. Le flexible doit pouvoir
supporter les pressions du système
indiquées sur la plaque signalétique.

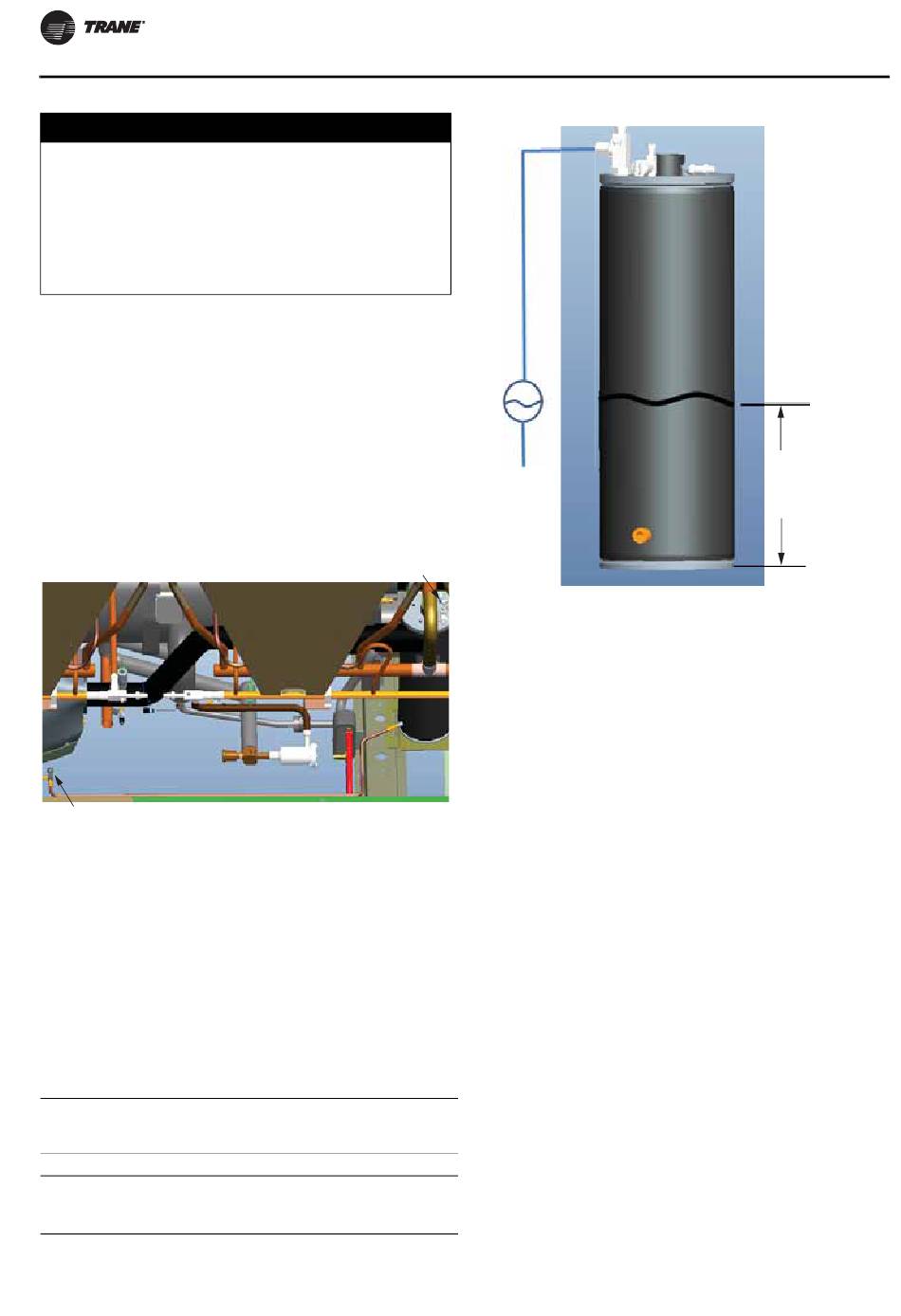

Figure 65. Vannes de service pour l'huile
Vers la vanne de service du séparateur d'huile
Vanne de service d'huile
5. Lorsque l'unité est arrêtée depuis 30 minutes, déplacez
le voyant de liquide sur le côté du réservoir d'huile.
6. Le niveau d'huile nominal à partir du fond du séparateur
d'huile devrait être indiqué dans
page
72. Selon les conditions de fonctionnement et le
temps de passage de la résistance d'huile, des écarts
par rapport au niveaux nominaux sont attendus.
Important :
si le niveau depuis le fond du séparateur
d'huile est inférieur à 10 cm (4 in), contactez
votre service Trane local.
Tableau 31. Hauteur de niveau du bac d'huile
Dimension de l'unité
(tonnes)
Taille du séparateur d'huile
Hauteur de charge d'huile
nominale po (mm)
72
Figure 65,
Tableau 31
et
Figure 66,
Taille du
séparateur
Hauteur d'huile
d'huile
nominale
150-200
225 - 300
10"
12"
9
8,5
Figure 66. Niveau d'huile nominal
Vers la vanne
de service du
séparateur
d'huile
Le niveau d'huile
nominal doit être de :
10'' séparateur
d'huile : 9,0"
12'' séparateur
d'huile : 8,5"
RTAE-SVX001B-FR
