Tableau 28. Éléments de l'écran Rapport du moteur
Description
Point de consigne actif limite d'intensité
absorbée
% RLA moyenne courant de moteur
Intensité moteur démarreur L1 % RLA X.X
Intensité moteur démarreur L2 % RLA X.X
Intensité moteur démarreur L3 % RLA X.X
Intensité moteur démarreur L1
Intensité moteur démarreur L1
Intensité moteur démarreur L1
Tension entrée démarreur phase AB
Tension entrée démarreur phase BC
Tension entrée démarreur phase CA
Courant moteur moyen
Tension de phase moyenne
Commande de fréquence
Réglages équipement
Vous pouvez utiliser l'affichage Tracer TD7 pour surveiller
et modifier toute une gamme de paramètres de
l'équipement.
Consultation de l'écran Réglages
Toucher le bouton Paramètres dans la zone de menu
principal (voir
Figure 30, page
des paramètres. Réglages équipement identifie une
colonne de boutons située sur l'écran (voir la colonne mise
en évidence à la
Figure
39). Les boutons sont les suivants :
•
Réglages du refroidisseur
•
Réglages des fonctionnalités
•
Décalage eau glacée
•
Paramètres de régulation manuelle
Chacun de ces boutons permet d'accéder à un écran
contenant des boutons supplémentaires reliés à chaque
sujet. Ce chapitre fournit des informations détaillées sur
ces écrans.

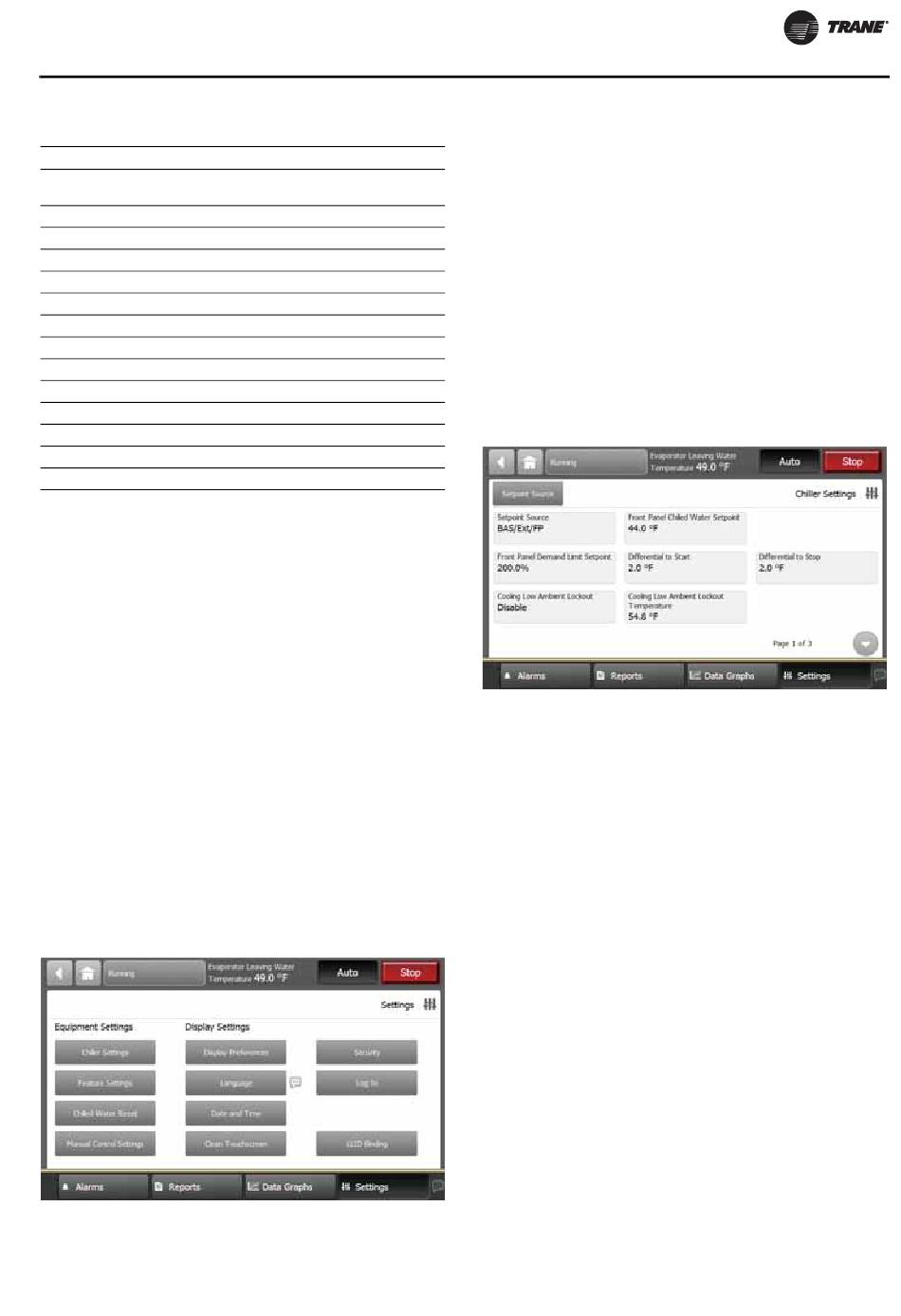

Figure 39. Écran Paramètres
RTAE-SVX001B-FR
Résolution
Unités
X.X
% RLA
X.X
% RLA
% RLA
% RLA
% RLA
X.X
A
X.X
A
X.X
A
XXX.X
V
XXX.X
V
XXX.X
V
X.X
A
XXX.X
V
XX.X
Hz
46) afin d'afficher l'écran
Affichage et modification des paramètres de
l'équipement
Chaque bouton de la colonne Paramètres équipement sur
l'écran Paramètres vous permet d'accéder à un écran de
menu contenant un groupe de boutons. Chaque bouton
affiche le nom d'un paramètre et la valeur courante
(Figure
40). Toucher n'importe quel bouton pour afficher
un écran et pouvoir changer le paramètre de la fonction
indiquée sur le bouton.
Remarque : un numéro de page apparaît dans le coin
inférieur droit de l'écran. Si un écran comporte
plusieurs pages, des flèches haut/bas
apparaissent aussi pour afficher les autres
pages comme dans la
Figure 40. Écran Paramètres d'équipement
(Paramètre du refroidisseur affiché)
Pour changer un paramètre de l'équipement, suivre cette
procédure :
1. Toucher un des boutons de la colonne Paramètres
équipement de l'écran Paramètres, tel que Paramètres
refroid. L'écran correspondant s'affiche (dans ce cas,
l'écran Paramètres refroid).
2. Toucher le bouton affichant le paramètre de
l'équipement que l'on veut modifier. Un écran
permettant de modifier le paramètre de l'équipement
s'affiche. Il y a deux types d'écrans :
a. Pour les écrans avec sélection par bouton
(Figure
41), toucher le bouton représentant le
paramètre souhaité. Le bouton devient grisé et un
bouton Enregistrer apparaît en bas de l'écran.
b. Pour les écrans avec claviers numériques
(Figure
42), toucher les chiffres appropriés pour
modifier la valeur courante. La nouvelle valeur
apparaît au-dessus du clavier.
3. Toucher Enregistrer pour terminer la modification.
La valeur courante est mise à jour dans le coin supérieur
gauche de l'écran, ce qui montre que le changement a
été transmis à l'interface de commande Tracer UC800.
L'écran précédemment affiché apparaît.
Commandes
Figure 40.
51
