Installation des parties électriques

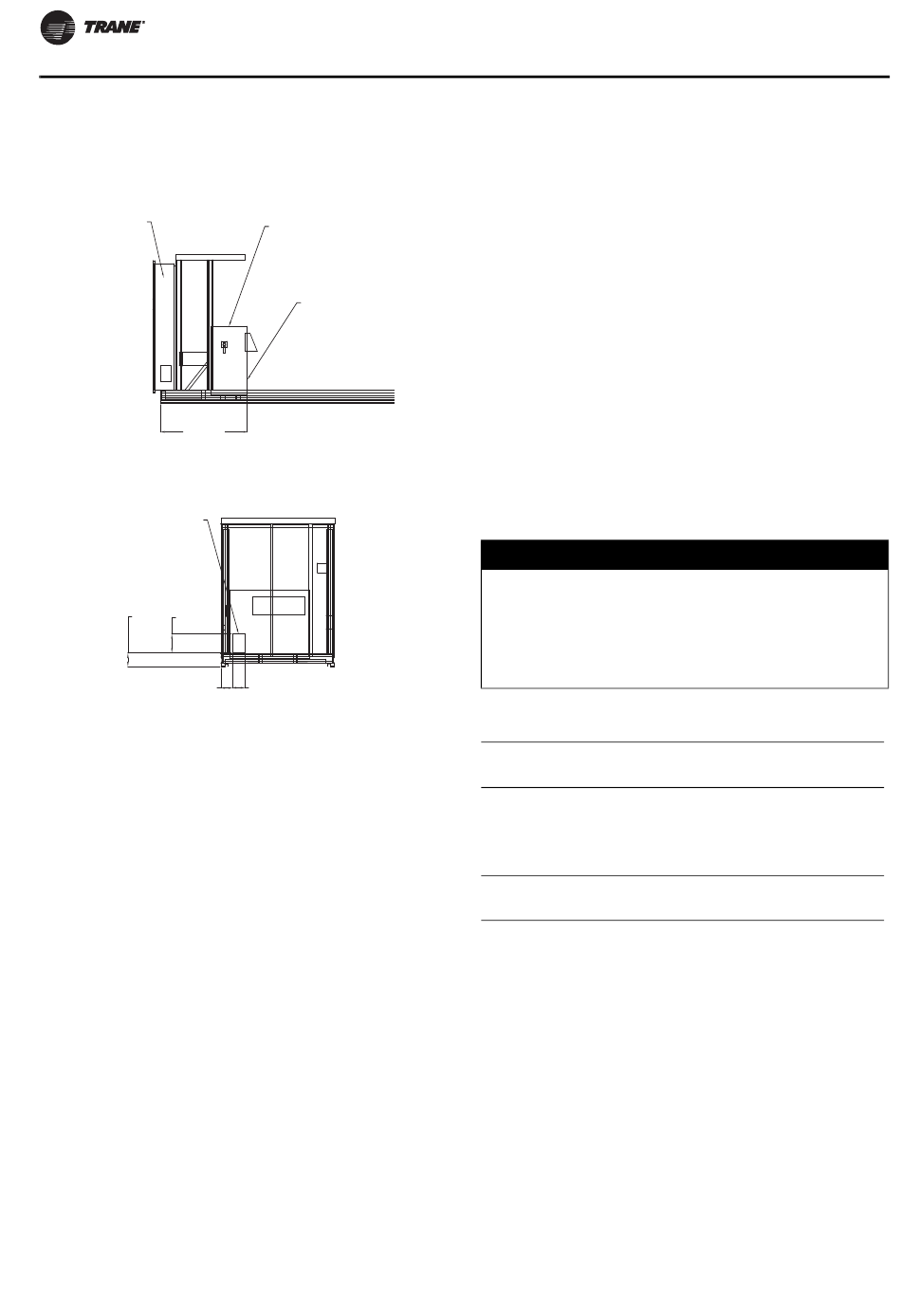

Figure 24. Alimentation secteur du client -
transformateur
Unités 200 V, 230 V et 575 V
(inclut le transformateur en option,
numéro de modèle : caractère 28 = 1)
PANNEAU DE
COMMANDES
PRINCIPAL
DE L'UNITÉ
66 13/16"
(1 694 mm)
Emplacement de l'alimentation secteur du client
Sur le transformateur
Emplacement de
l'alimentation
secteur du client
(située sur le
transformateur)
11 13/16"
8 1/4"
(210 mm)
(300 mm)
8 3/4"
(222 mm)
(arrière du panneau de commande non-représenté)
Percez des trous aux emplacements affichés ci-dessus
pour les conduites de câblage d'alimentation de la bonne
taille. Passez les câbles dans ces conduits et connectez-les
aux borniers, aux sectionneurs optionnels montés sur
l'unité et aux disjoncteurs HACR.
Les raccordements haute tension sur site sont réalisés par
le biais de plaques de connexion situées sur le côté droit
du panneau de commandes principal ou sur le côté droit
du panneau de l'autotransformateur de tension.
Les raccordements basse tension sont réalisés par le biais
d'entrées défonçables du côté gauche du panneau.
Chaque bloc d'alimentation de 115 volts de l'unité peut
nécessiter une mise à la terre supplémentaire. Des cosses
vertes sont fournies pour le câblage en 115 V par le client.
Alimentation électrique du circuit de
contrôle
L'unité est équipée d'un transformateur de puissance.
Pour la régulation, aucune alimentation supplémentaire
n'est nécessaire. Aucune autre charge ne doit être reliée
au transformateur de puissance de contrôle.
Toutes les unités sont raccordées en usine en fonction des
tensions indiquées sur les étiquettes.
36
TENSION -
AUTO-TRANSFORMATEUR
Emplacement
de l'alimentation
secteur du client
(située sur le
transformateur)
Côté droit de l'unité
9 5/8"
(244 mm)
Extrémité de l'unité
Raccordement électrique de service
Le raccordement électrique de service est une procédure
de contact sécurisée qui permet de rattacher le système de
régulation et les LLID. Le raccordement électrique de service
permet à une rallonge de type NEMA 5-15 d'alimenter des
dispositifs de classe 2 (ex : UC800, LLID, EXV et affichage
TD7) avec une source d'alimentation externe, sans avoir
besoin d'avoir recours à une ligne de tension sur l'unité.
Cette connexion doit se faire au niveau de 1XJ50. La source
d'alimentation de la rallonge doit être dotée d'un dispositif
de protection de courant en amont, ne dépassant pas les
10 A. La tension requise pour le raccordement électrique
de service est de 115 V à 60 Hz et 110 V à 50 Hz.
Alimentation électrique de la résistance
L'évaporateur est isolé de l'air ambiant et protégé contre
le gel grâce à des thermoplongeurs thermostatés.
Reportez-vous à
Tableau 17
la résistance de l'évaporateur. Dès que la température de
l'eau chute à environ 37 °F (2,8 °C), le thermostat alimente
les résistances. Les résistances fourniront une protection
jusqu'à -20 °F (-29 °C).
REMARQUE :
Dommages matériels !
Le processeur principal du panneau de régulation ne
contrôle pas le fonctionnement du thermostat.
Un technicien qualifié doit confirmer le fonctionnement
du thermostat afin d'éviter d'endommager gravement
l'évaporateur.
Tableau 17. Synthèse de la résistance de l'évaporateur
Dimension de
l'unité (tonnes)
Alimentation
Évaporateur 2 passes
150-165
180-200
400 W (Qté 2)
225-300
Évaporateur 3 passes
Toutes tailles
400 W (Qté 2)
pour une synthèse relative à
Boîtes à eau 150 livres
Retour
400 W
400 W
400 W
600 W
600 W
400 W
RTAE-SVX001B-FR
