Description du numéro de modèle
Plaques constructeur
Les plaques constructeur extérieures des unités Stealth™
sont montées sur la face extérieure du panneau de
commandes. La plaque constructeur du compresseur se
situe sur chaque compresseur. Lorsque l'unité arrive,
comparez toutes les données de la plaque constructeur
avec les informations concernant la commande, les plans
conformes et l'expédition dont vous disposez.
Plaque constructeur des unités
extérieures
Reportez-vous à la
Figure 1
constructeur. La plaque constructeur des unités extérieures
fournit les informations suivantes :
•
Modèle de l'unité et dimensions.
•
Numéro de série de l'unité.
•
Identification des caractéristiques électriques de l'unité.
•
Liste les charges de fonctionnement appropriées de
fluide frigorigène R-134a et d'huile frigorigène (Trane
OIL00311).
•
Liste des pressions d'essai de l'unité.
•
Identification du manuel d'installation, de fonctionnement
et d'entretien et des données d'entretien.
•
Liste des numéros des schémas de câblage de l'unité.
Système de codage par numéro de modèle
Les numéros de modèle de l'unité et des compresseurs
sont constitués de chiffres et de lettres qui représentent les

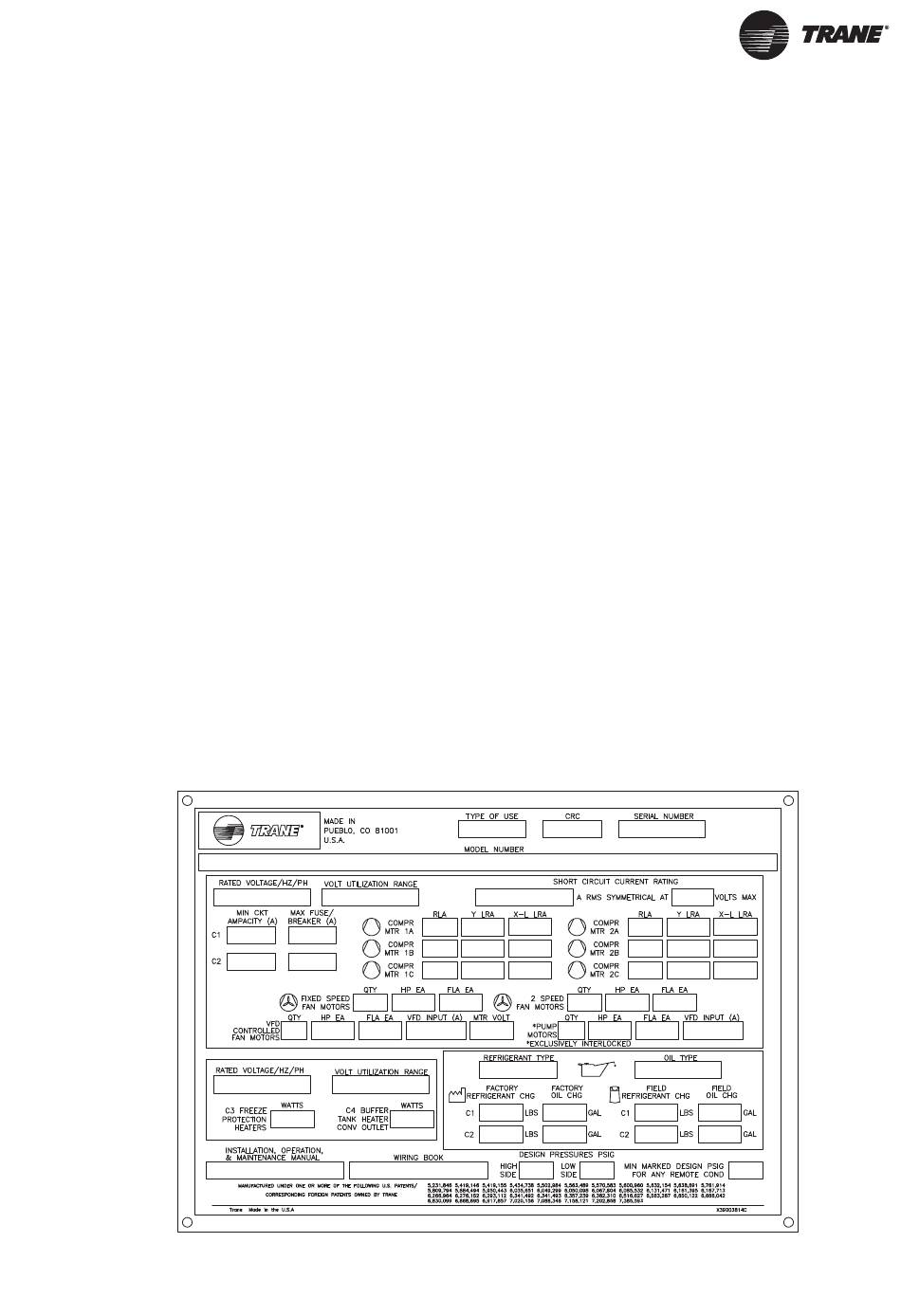

Figure 1.
Plaque constructeur type
RTAE-SVX001B-FR
pour un exemple de plaque
fonctionnalités de l'équipement. Le tableau suivant
représente les numéros de modèles d'unité types et les
systèmes de codage correspondants.
Chaque position, ou groupe de positions, du numéro de
modèle représente une caractéristique particulière. Par
exemple, dans le premier tableau, la position 08 du numéro
de modèle d'unité, Tension de l'unité, contient le caractère
« 4 ». Un 4 dans cette position signifie que la tension de
l'unité est de 460/60/3.
Numéro de modèle de l'unité.
de modèle d'unité (M/N) :
RTAE 200F UA01 AA1F N1X1 A1A0 0CB0 X02X AA03 000
Les caractères du numéro de modèle sont sélectionnés et
affectés conformément aux définitions contenues dans
"Numéro de modèle de l'unité," p.
Plaque constructeur du
compresseur
La plaque constructeur du compresseur fournit les
informations suivantes :
•
Numéro de modèle du compresseur. Reportez-vous à
"Numéro de modèle du compresseur," p.
•
Numéro de série du compresseur. Reportez-vous à
"Numéro de série du compresseur," p.
•
Caractéristiques électriques du compresseur.
•
Plage d'utilisation.
•
Fluide frigorigène recommandé.
Exemple type de numéro
8.
9.
9.
7
