Installation mécanique
Tableau 6. Sélection de la configuration de levage
Tonnes
150S, 165S, 150
165, 180, 200, 225, 250
165, 180, 200, 225, 250
275
275
300
(a) Les unités présentent une longueur étendue en présence des éléments suivants :
Transformateur (numéro de modèle : caractère 28 = 1)
Filtre harmonique en option (numéro de modèle : caractère 29 = 1)
Les unités qui ne sont pas équipées d'un transformateur ou d'un filtre harmonique en option (caractères 28,29 = 0, X) sont de longueur
standard.

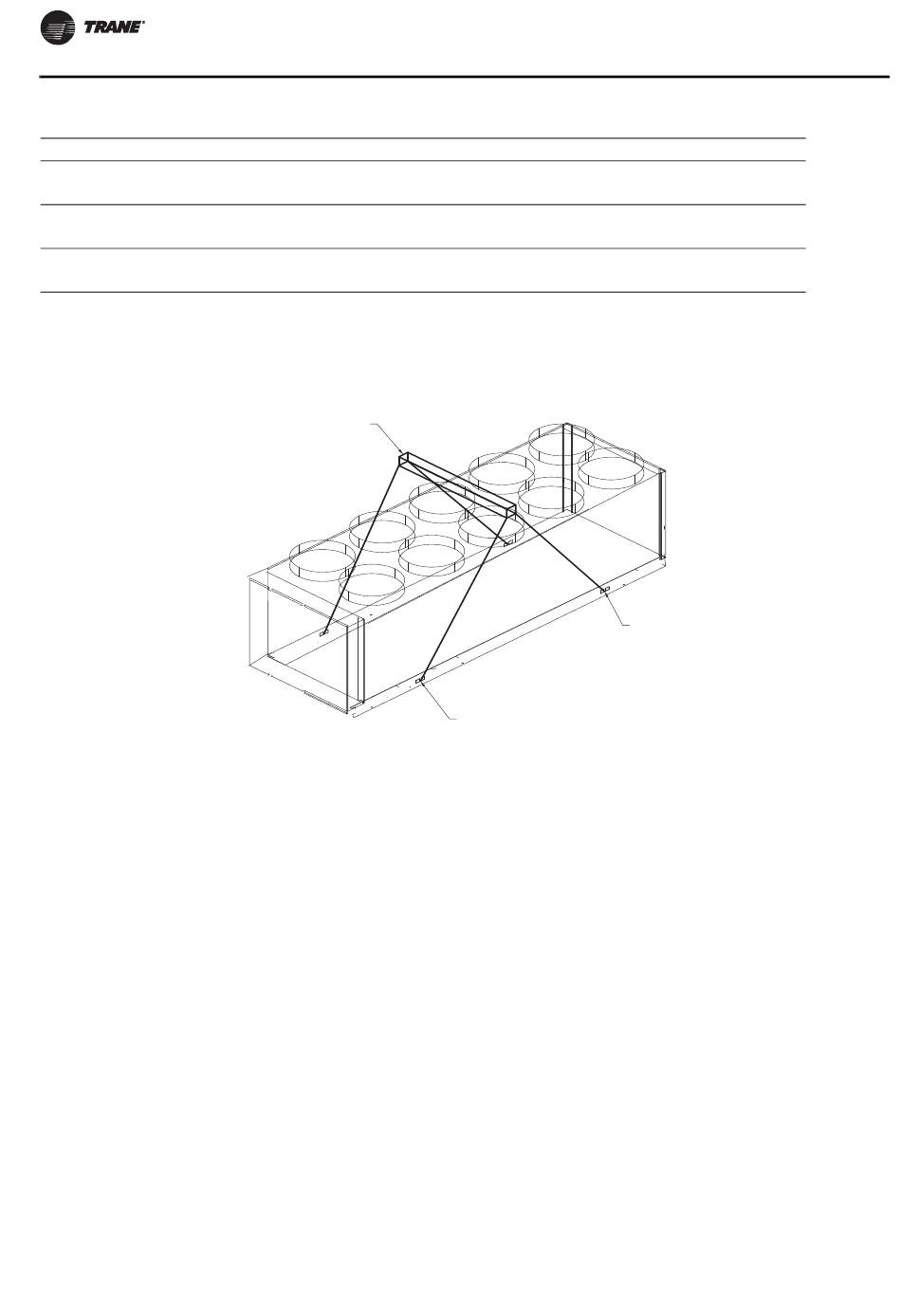

Figure 8.
Configuration de levage à 4 points
Panneau de commandes
18
Longueur de l'unité
Standard et étendue
Standard
Étendue
Standard
Étendue
Standard et étendue
96'' (2 438 mm) Barre d'écartement
(a)
Configuration de levage
4 points
6 points
8 points
Emplacement de levage 1
(emplacement de levage 4 situé
de l'autre côté de l'unité)
Se reporter à
Figure 8, page 18
Figure 9, page 19
Figure 10, page 19
Emplacement de levage 2
(emplacement de levage 3
situé de l'autre côté de
l'unité)
RTAE-SVX001B-FR
