Installation mécanique
Soupapes de surpression
REMARQUE :
Panne de l'évaporateur !
Afin d'éviter de détériorer l'échangeur, installez des
soupapes de surpression sur le circuit d'eau de
l'évaporateur.
Installez une soupape de surpression dans la tuyauterie
d'entrée de l'évaporateur, entre l'évaporateur et la soupape
d'arrêt d'entrée, comme illustré à la
Les cuves à eau ayant des vannes d'arrêt à accouplement
serré présentent un potentiel élevé de montée en pression
hydrostatique en cas d'accroissement de la température
de l'eau. Reportez-vous à la réglementation applicable
pour connaître les consignes d'installation des soupapes
de surpression.
Contrôleur de débit de l'évaporateur
REMARQUE :
Dommages matériels !
Un contrôleur de débit est situé sur un circuit de 24 V.
N'appliquez JAMAIS une tension de 120 V au contrôleur
de débit. L'application d'une tension incorrecte peut
endommager le contrôleur de débit.
Le contrôleur de débit est installé et programmé en usine
sur la base des conditions de fonctionnement soumises
lors de la commande. La température à la sortie de
l'évaporateur, le type et la concentration du fluide
affectent la sélection du contrôleur de débit. Si les
conditions de fonctionnement changent sur le site, il peut
être nécessaire de remplacer le contrôleur de débit.
Contactez votre service Trane local pour de plus amples
informations.
3 LED, deux jaune et une verte, se trouvent à l'extrémité du
capteur. Après la mise en marche du capteur, patientez
15 secondes avant d'évaluer l'état du débit à l'aide des
LED. Si le capteur est correctement câblé et le débit établi,
seule la LED verte doit être allumée. Consultez ci-après
l'activité des LED :
•
LED verte ALLUMÉE, les deux LED jaunes ÉTEINTES -
Présence d'un débit
•
LED verte et LED jaune extérieure ALLUMÉE - Absence
de débit
•
LED jaune centrale ALLUMÉE en permanence - Mauvais
câblage
Le cavalier W11 installé en usine doit être déposé en cas
d'utilisation de contacts auxiliaires et/ou de contrôleurs de
débit supplémentaires. Consultez les schémas figurant dans
le manuel RTAE-SVE01*-FR pour de plus amples détails.
REMARQUE :
Dommages matériels !
Un mauvais câblage des contacts auxiliaires peut
entraîner un endommagement de l'équipement.
28
Figure 17, page
27.
En cas d'utilisation de contrôleurs de débit auxiliaires, les
deux LED jaunes s'allument à l'arrêt du débit. La LED jaune
centrale s'éteint après 7 secondes environ. L'activité des
LED est autrement identique à celle indiquée précédemment.
Indexation du contrôleur de débit
Afin d'indexer correctement le contrôleur de débit, les
exigences suivantes doivent être satisfaites :
•
Le point doit être placé à une position inférieure à 90°
par rapport à la ligne d'indexation.
•
Le couple doit être compris entre 22 pi-lb minimum et
74 pi-lb maximum.
•
Une distance minimale équivalente à 5 fois le diamètre
du tuyau doit être maintenue entre le contrôleur de débit
et les coudes, soupapes, changements de sections
transversales, etc.

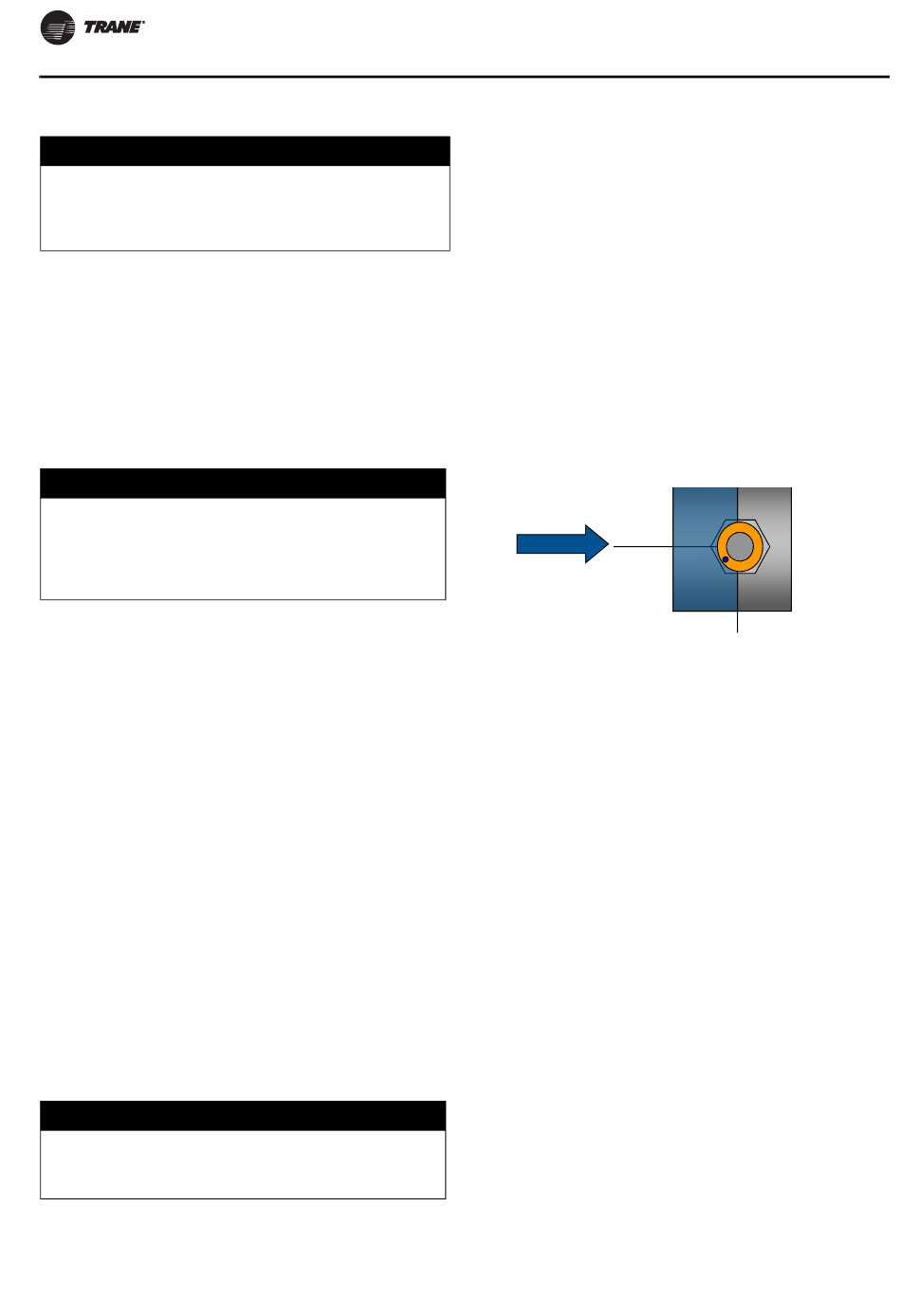

Figure 18. Indexation correcte du contrôleur de débit
Débit
Index
Pour une indexation correcte, le contrôleur
de débit doit présenter le point situé dans
la zone grisée, à gauche de cette ligne
(± 90° de l'index)
Vue de dessus
RTAE-SVX001B-FR
