Installation des parties électriques
Point de consigne de délestage externe
(EDLS) - Option
De manière identique aux indications ci-dessus, le système
UC800 dispose en option d'un point de consigne limite
d'intensité absorbée externe qui acceptera un signal de
2-10 V CC (par défaut) ou un signal de 4-20 mA. Le point
de consigne de limite d'intensité absorbée est défini à l'aide
de Tracer AdaptiView™ TD7 ou par une liaison de
communication numérique avec Tracer (Comm3). Des
organigrammes à la fin de cette section donnent une
explication sur le choix réalisé parmi les diverses sources
de limite d'intensité absorbée. Le point de consigne externe
de limite peut être modifié à distance en raccordant le
signal d'entrée analogique aux bornes 2 et 3 du LLID 1K14.
Se reporter au paragraphe ci-dessous décrivant le câblage
du signal d'entrée analogique. Les équations suivantes
s'appliquent pour le point de consigne limite d'intensité
absorbée externe :
Signal de tension
Généré par une
V C.C. + 0,133 * (%)
source externe
- 6,0
% = 7,5 * (V C.C.) +
Traité par UCM
45,0
Si l'entrée EDLS est en court-circuit ou en circuit ouvert,
le LLID renvoie une valeur soit très basse, soit très élevée
vers le processeur principal. Ceci permet de générer un
diagnostic d'information et, par défaut, l'unité utilise le
point de consigne de limite d'intensité absorbée du panneau
avant (Tracer AdaptiView™ TD7).
L'outil de service Tracer™ TU doit permettre de définir sur
4-20 mA le type de signal d'entrée configuré par défaut en
usine sur 2-10 V CC. Tracer TU doit également être utilisé
pour installer ou supprimer l'option point de consigne
limite d'intensité absorbée externe pour l'installation sur
site, ou peut être utilisé comme moyen d'activation et de
désactivation de la fonctionnalité (le cas échéant).
Détails du câblage du signal d'entrée analogique
EDLS et ECWS :
Les points de consigne de délestage externe et limite
d'intensité absorbée externe peuvent être reliés et
configurés sur 2-10 V CC (réglage usine par défaut),
4-20 mA ou une sortie résistive (également formée de
4-20 mA) comme indiqué ci-dessous. En fonction du type
à utiliser, l'outil de service Tracer TU doit être utilisé pour
configurer le LLID et le MP avec le type d'entrée
correspondant. Pour ce faire, il suffit de modifier un
paramètre depuis l'onglet de personnalisation de la vue de
configuration dans Tracer TU.
Important :
pour un bon fonctionnement de l'unité,
les réglages des points de consigne de
délestage externe et limite d'intensité
doivent IMPÉRATIVEMENT être les mêmes
(2-10 V CC ou 4-20 mA), même si une seule
sortie est utilisée.
Les bornes J2-3 et J2-6 sont mises à la masse au châssis
et les bornes J2-1 et J2-4 peuvent être utilisées pour
l'alimentation 12 V CC. Le point de consigne ECLS utilise
les bornes J2-2 et J2-3. Le point de consigne ECWS utilise
les bornes J2-5 et J2-6. Les deux entrées sont uniquement
compatibles avec les sources de courant supérieures.
40
Signal de courant
mA = 0,266 * (%) -
12,0
% = 3,75 * (mA) +
45,0

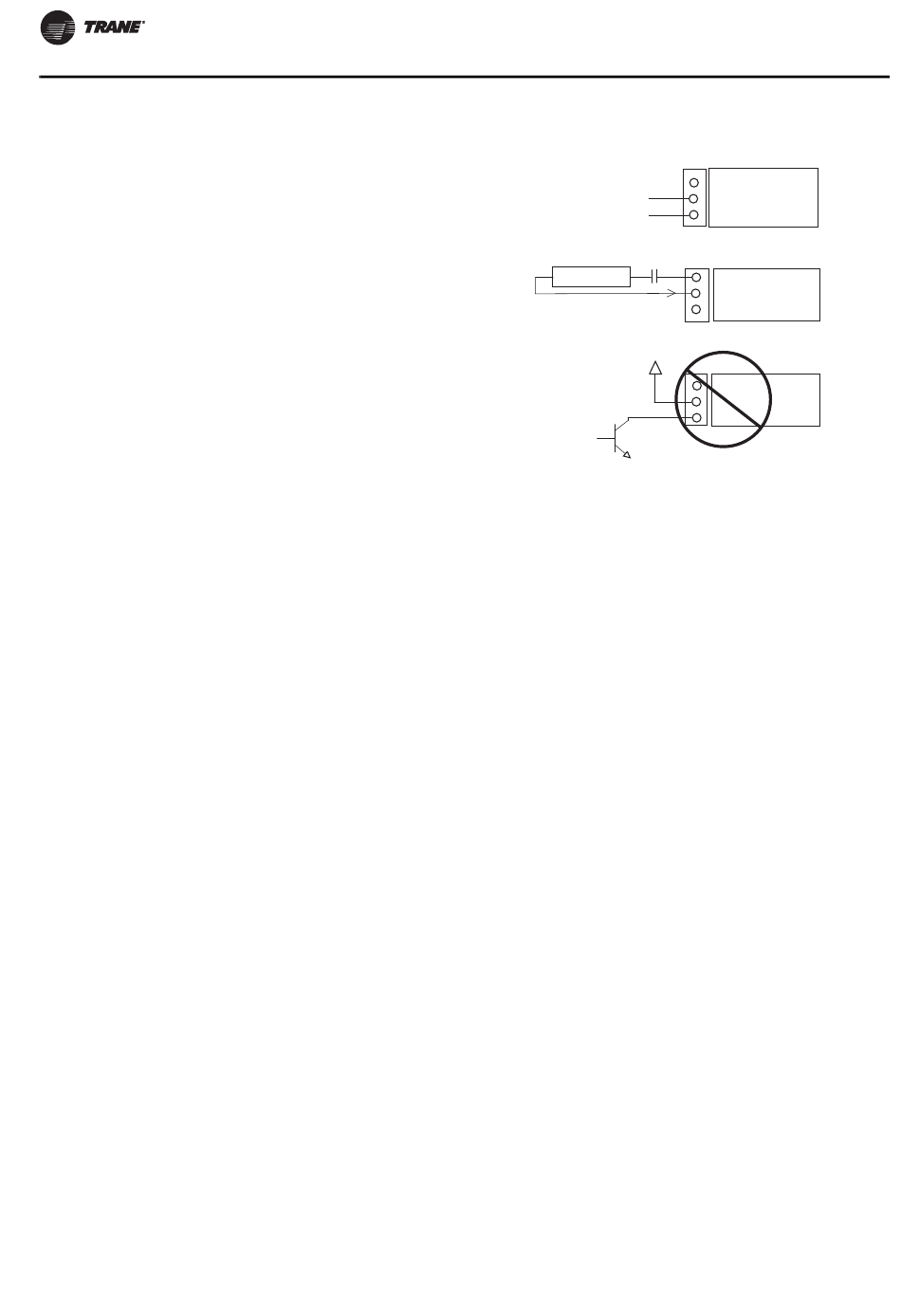

Figure 25. Exemples de câbles des points de consignes
EDLS et ECWS
2-10 V C.C., 4-20 mA
Résistance
I = 20/(R+200)
Décalage point de consigne eau glacée
(CWR)
Le module UC800 décale le point de consigne de la
température de l'eau glacée en s'appuyant sur la
température de l'eau de retour ou la température
ambiante extérieure. Le décalage sur retour est standard,
le décalage sur extérieur est en option.
Le choix est le suivant :
•
L'un des trois types de décalage : Aucun, Décalage sur
température de l'eau de retour, décalage sur
température ambiante extérieure ou décalage sur
température d'eau de retour constante.
•
Coefficient de décalage des points de consigne.
Pour le décalage sur la température ambiante extérieure,
il existe des coefficients de décalage positif et négatif.
•
Décalage de départ des points de consigne.
•
Décalage maximum des points de consigne.
Les équations de chaque type de réarmement sont les
suivantes :
Retour
CWS' = CWS + COEFFICIENT (DÉCALAGE DE DÉPART -
(TWE - TWL))
et CWS' > ou = CWS
et CWS' - CWS < ou = Décalage maximum
Extérieur
CWS' = CWS + COEFFICIENT * (DÉCALAGE DE DÉPART -
TOD)
et CWS' > ou = CWS
et CWS' - CWS < ou = Décalage maximum
où
CWS' est le nouveau point de consigne d'eau glacée ou
« CWS décalé »
CWS est le point de consigne d'eau glacée actif avant le
décalage, c-.à-d. normalement local, Tracer ou ECWS
COEFFICIENT DÉCALAGE est un gain réglable par l'utilisateur
DÉCALAGE DÉPART est une référence réglable par
l'utilisateur
J2-1 et 4 double
J2-2 et 5 analogique
J2-3 et 6 E/S LLID
J2-1 et 4 double
J2-2 et 5 analogique
I
J2-3 et 6 E/S LLID
J2-1 et 4 double
J2-2 et 5 analogique
J2-3 et 6 E/S LLID
RTAE-SVX001B-FR
