Installation mécanique
Tuyauterie de l'évaporateur
Les unités RTAE sont disponibles en configurations à 2 ou
3 passes. Voir
Figure
16.

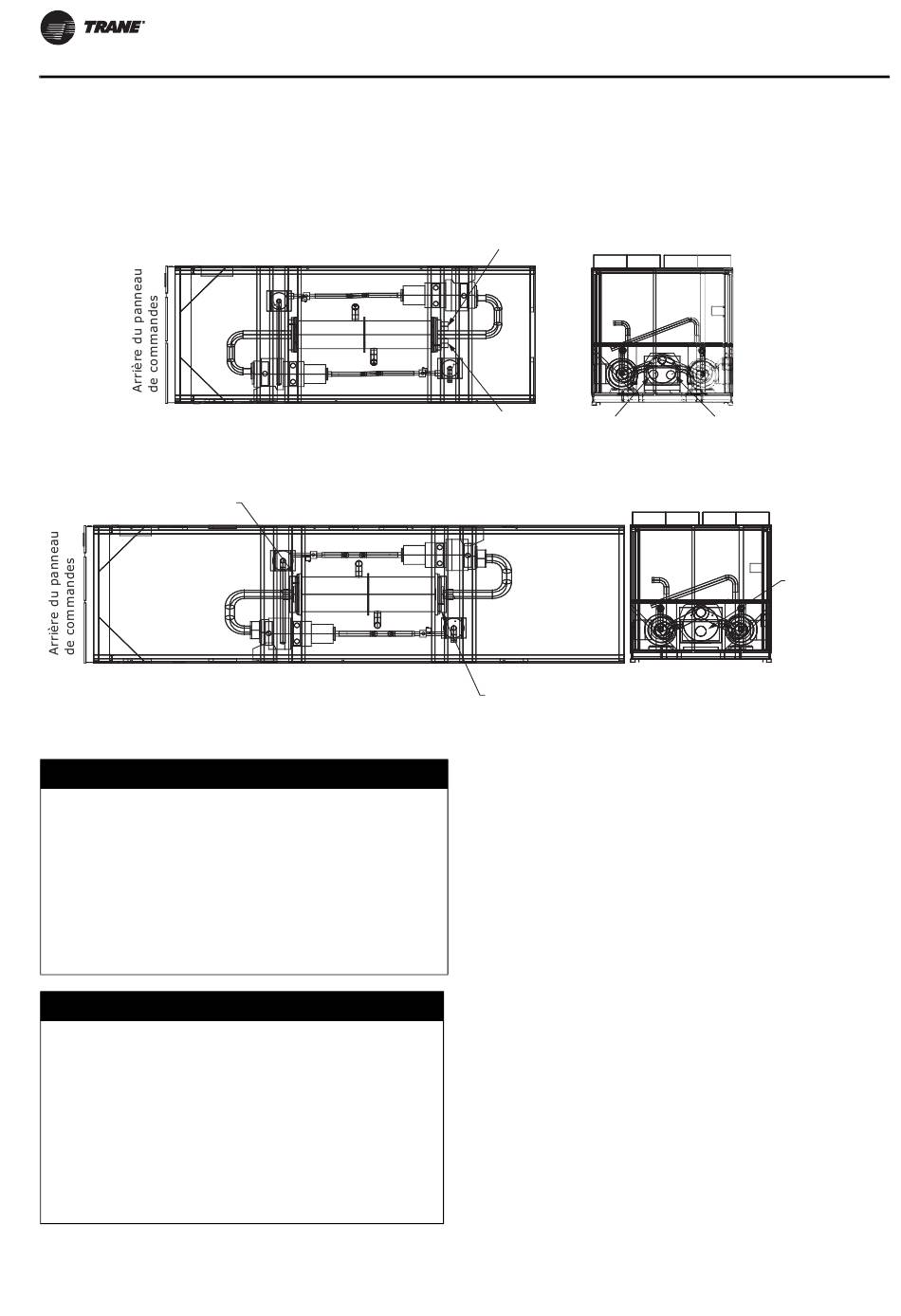

Figure 16. Configurations de passe de l'évaporateur
Boîte à eau de sortie
REMARQUE :
Traitement de l'eau approprié !
L'utilisation d'une eau incorrectement traitée ou non-
traitée peut entraîner l'entartrage, l'érosion, la corrosion ou
encore le dépôt d'algues ou de boue. Il est recommandé
de faire appel aux services d'un spécialiste qualifié dans
le traitement des eaux pour déterminer le traitement
éventuel à appliquer. La société Trane décline toute
responsabilité en cas de défaillances de l'équipement
résultant de l'utilisation d'une eau non traitée,
incorrectement traitée, salée ou saumâtre.
REMARQUE :
Panne de l'évaporateur !
Les raccordements d'eau glacée de l'évaporateur doivent
être faits au moyen de raccords de type « Victaulic ».
N'essayez jamais de souder ces raccordements car la
chaleur produite lors du soudage peut provoquer des
ruptures microscopiques ou macroscopiques sur les
boîtes à eau en fonte et entraîner une détérioration
prématurée de celles-ci. Afin d'éviter que le circuit d'eau
glacée ne soit endommagé, veiller à ce que la pression
dans l'évaporateur (pression maximale de service) ne
dépasse pas 10,5 bar.
26
Évaporateurs à 2 passes
Vue de dessus
(condenseur non-illustré
à des fins de clarté)
Évaporateurs à 3 passes
Vue de dessus
(condenseur non-illustré
à des fins de clarté)
Raccordement
d'entrée d'eau
Raccordement
Sortie
de sortie d'eau
Vue latérale
(arrière du panneau de
commandes non-représenté)
(arrière du panneau de
Boîte à eau d'entrée
commandes non-représenté)
Les raccords d'eau de l'évaporateur sont rainurés.
Rincez entièrement toutes les tuyauteries d'eau avant de
les raccorder définitivement à l'unité.
Les composants et l'agencement varient légèrement en
fonction de l'emplacement des raccordements et de la
source d'eau.
Une aération est fournie en haut de l'évaporateur à l'entrée
d'eau glacée. Veillez à prévoir des orifices de purge
supplémentaires aux points hauts de la tuyauterie afin de
purger l'air du circuit d'eau glacée. Montez les manomètres
nécessaires pour surveiller les pressions de l'eau glacée à
l'entrée et à la sortie.
Prévoyez des vannes d'arrêt sur les tuyauteries en amont
des manomètres en vue de les isoler du système lorsqu'ils
ne sont pas utilisés. Utilisez des dispositifs anti-vibrations
en caoutchouc pour empêcher la transmission de vibrations
par les tuyauteries d'eau.
Si besoin, installez des thermomètres sur les tuyauteries
afin de contrôler les températures d'entrée et de sortie de
l'eau. Installez une vanne d'équilibrage sur la tuyauterie de
sortie d'eau afin de contrôler l'équilibre du débit d'eau.
Installez des vannes d'arrêt à la fois sur les tuyauteries
d'entrée et de sortie d'eau de manière à isoler l'évaporateur
lors des opérations de service
Entrée
Boîte à eau d'entrée
(Extrémité opposée
de la boîte à eau
de sortie)
Vue latérale
RTAE-SVX001B-FR
