Raccordement de l'alimentation
AVERTISSEMENT
Câblage sur site et mise à la masse corrects
nécessaires !
Il est IMPÉRATIF de confier tout le câblage sur site à un
électricien qualifié. Un câblage sur site mal installé ou
mal mis à la terre constitue un RISQUE D'INCENDIE ET
D'ÉLECTROCUTION. Pour éviter ces risques, il est
IMPÉRATIF de respecter les obligations en matière de
pose de câblage sur site et de mise à la terre telles
qu'elles sont stipulées dans les règles du NEC et dans
les réglementations électriques locales/nationales. Le
non-respect de la réglementation peut entraîner des
blessures graves, voire mortelles.
AVERTISSEMENT
Risque d'électrocution avec les
condensateurs !
Avant l'entretien, débranchez toutes les sources de courant,
y compris les disjoncteurs à distance, et déchargez tous
les condensateurs de démarrage/marche du moteur.
Suivez scrupuleusement les procédures de
verrouillage / débranchement recommandées pour
assurer que le courant ne peut être accidentellement
rétabli. Pour les variateurs de fréquence et autres
composants à stockage d'énergie fournis par Trane ou
d'autres fabricants, consulter la documentation
correspondante du fabricant pour connaître les périodes
d'attente préconisées garantissant la décharge des
condensateurs. Vérifiez qu'ils sont bien déchargés à
l'aide d'un voltmètre. Si vous ne coupez pas le courant
et/ou ne déchargez pas les condensateurs avant
l'entretien, vous vous exposez à un risque d'accident
mortel ou de blessure grave.
Les condensateurs de bus C.C. conservent des tensions
dangereuses une fois l'alimentation secteur débranchée.
Suivez scrupuleusement les procédures de verrouillage /
débranchement recommandées pour assurer que le
courant ne peut être accidentellement rétabli. Une fois
l'alimentation électrique débranchée, attendez cinq (5)
minutes afin que les condensateurs CC se déchargent,
puisvérifiez la tension avec un voltmètre pour confirmer
la décharge complète des bus CC des condensateurs
avant tout contact avec des composants internes.
Le non-respect de cette précaution pourrait entraîner
un accident corporel grave ou la mort.
Pour toute information supplémentaire concernant la
décharge des condensateurs en toute sécurité, reportez-
vous à
"Décharge du condensateur de l'entraînement
Adaptive Frequency™ (AFD
SVB06A-FR.
Tous les câblages d'alimentation électrique doivent être
dimensionnés et sélectionnés par l'ingénieur conseil en
conformité avec le tableau 310-16 du NEC.
Le raccordement électrique doit être conforme aux
réglementations locales et à celles du code national de
l'électricité (NEC). L'installateur (ou l'électricien) doit
fournir et poser les câbles d'interconnexion du système
ainsi que les câbles d'alimentation électrique. Le système
doit être dimensionné de manière adaptée et équipé des
sectionneurs à fusible appropriés.
RTAE-SVX001B-FR
et à PROD-
)," page 34
3
Installation des parties électriques
Le type et l'emplacement (les emplacements) d'installation
des interrupteurs-sectionneurs à fusible doivent être
conformes à toutes les réglementations applicables.
REMARQUE :
Utilisez uniquement des conducteurs en
cuivre !
Les bornes de l'unité ne sont pas conçues pour accepter
d'autres types de conducteurs. Le non-respect de cette
consigne peut provoquer des dommages au niveau de
l'équipement.
L'emplacement de l'alimentation secteur du client peut
différer en fonction des configurations de l'unité.
•
Panneau de commande (voir
? Unités de longueur standard
(numéro de modèle, caractères 28, 29 = 0X)
? Unités avec filtre harmonique en option
(Numéro de modèle, caractère 29 = 1)
•
Transformateur (voir
? Unités 200, 230 ou 575 V avec transformateur
(Numéro de modèle, caractère 28 = 1)

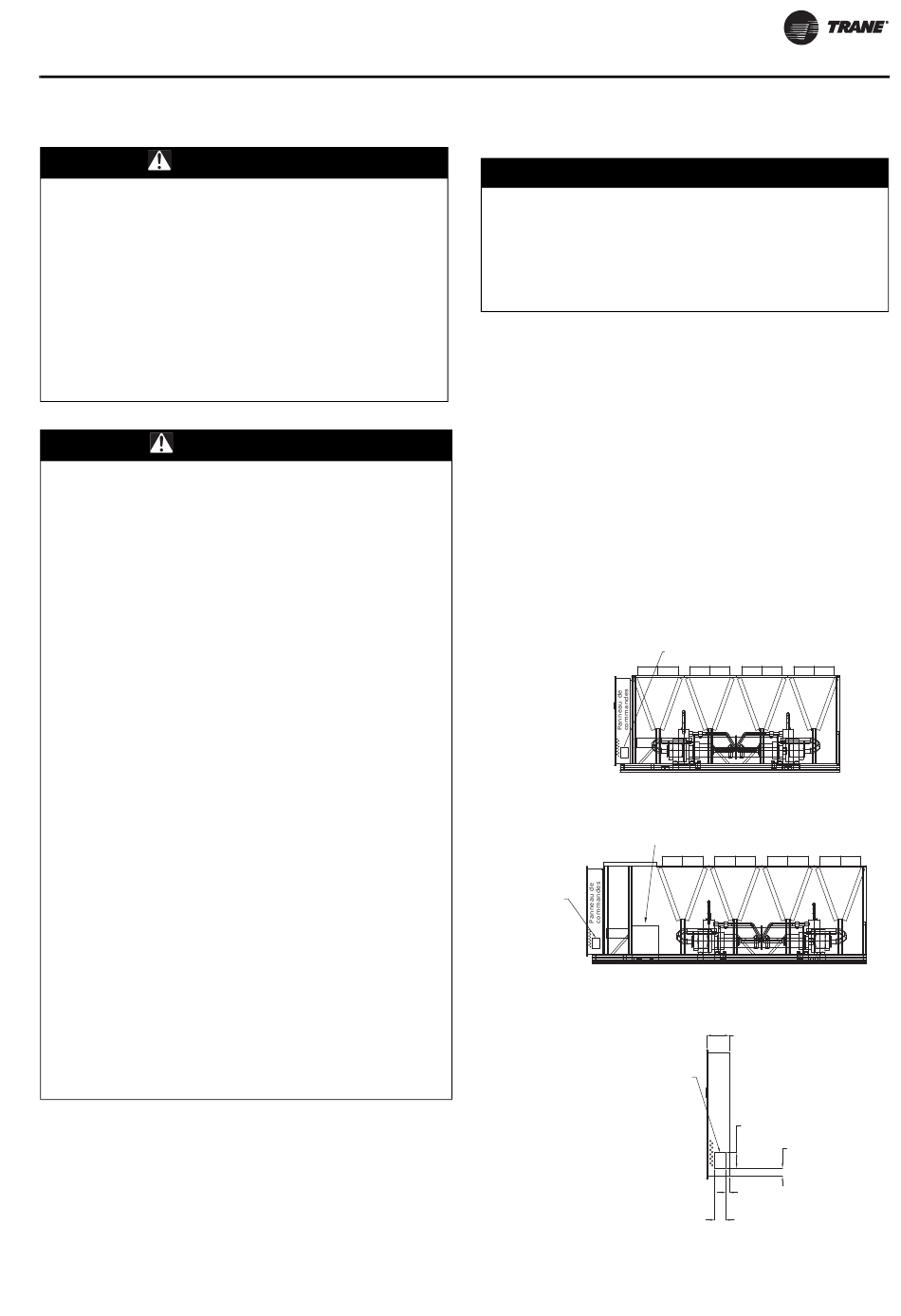

Figure 23. Alimentation secteur du client - panneau de
commandes
Unités - longueur standard
(numéro de modèle, caractères 28, 29 = 0X)
Unité avec filtre harmonique en option
(Numéro de modèle, caractère 29 = 1)
Emplacement
de l'alimentation
secteur du client
Panneau de commandes de l'unité - emplacement de
l'alimentation secteur du client - vue latérale droite
Emplacement
de l'alimentation
secteur du client
Figure
23)
Figure 24, p.
36)
Emplacement de l'alimentation
secteur du client
Auto-transformateur à impulsions
(filtre harmonique)
15 13/16"
(402 mm)
9 13/16"
(249 mm)
4 15/16"
(125 mm)
2 7/16"
(62 mm)
7 7/8"
(200 mm)
35
