Démarrage et arrêt
Fabrication de glace (du mode Fonctionnement au mode Fabrication de glace au mode
Fonctionnement)
Le schéma
Figure 63
représente les étapes de transition du
mode Refroidissement normal au mode Fabrication de

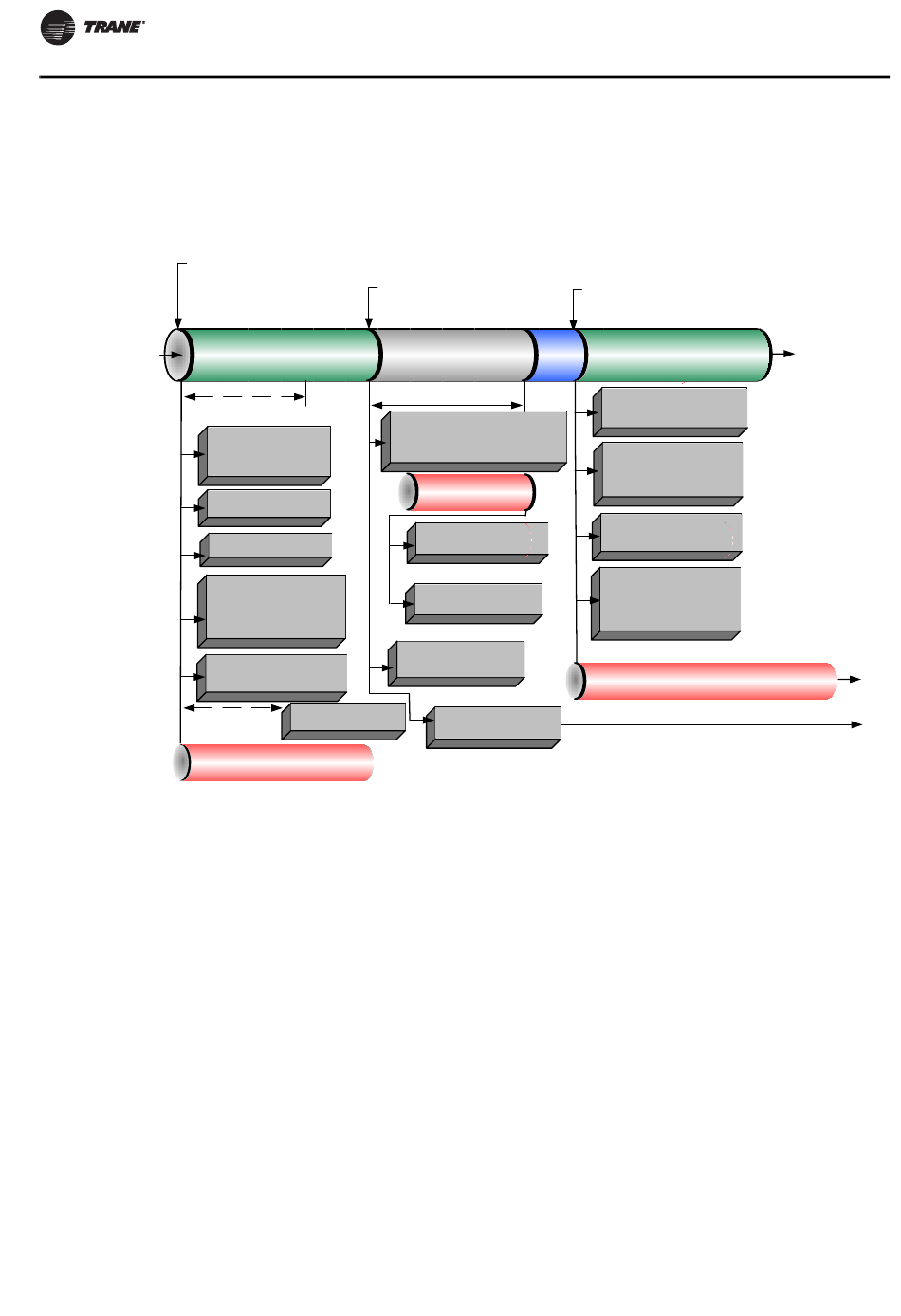

Figure 63. Séquence d'événements : fabrication de glace (du mode Marche au mode Fabrication de glace et de
nouveau vers le mode Marche)
Commande de fabrication
de glace :
1. Tracer
2. Externe
3. Interface opérateur
En fonctionnement (unité en
En marche
cours de stockage de glace)
Rapport maximum 1
pour 10 à pleine charge
Ignorer charge progressive
Retard de relais de
décharge principale
(de 1 à 60 minutes, réglable)
68
Retrait de commande de
fabrication de glace (avant
la fin de la fabrication)
Minuterie de la transition de glace
Étager et moduler tous les
compresseurs dans l'ordre
à pleine charge (si cela n'a
pas encore été effectué)
et régler CLS = 100 %
Alimenter relais stockage
de glace
Désactiver les résistances
et contrôler les détendeurs
électroniques selon
l'étagement normal -
Reportez-vous aux autres
schémas de séquence
Contrôle des ventilateurs de
condenseur du circuit pour la
pression différentielle
Alimenter relais de
décharge principale
Déclencher toutes les limites et
diagnostics de mode Marche
glace, et de nouveau vers le mode Refroidissement
normal.
Blocage de fonctionnement
Auto
(transition de glace à
normal)
à normal (définie sur 2 min)
Faire fonctionner à vide, fermer les
détendeurs électroniques et effectuer
le tirage au vide opérationnel
(le cas échéant), puis arrêter les
compresseurs, activer les résistances
Confirmer absence de
courants compresseur
Fermer les détendeurs
électroniques ou les laisser fermés
pour le cycle d'arrêt des circuits
Arrêter les ventilateurs de
condenseur des deux
circuits
Couper l'alimentation du relais
de décharge principale et de
stockage de glace
Poursuivre le fonctionnement
de la pompe à eau
d'évaporateur
La température de sortie
d'eau d'évaporateur dépasse
le différentiel de démarrage
En marche
Pré-positionner le détendeur
électronique, pré-démarrer les
ventilateurs de condenseur
Démarrer les compresseurs et
les circuits selon l'étagement
normal - reportez-vous aux
autres schémas de séquence
Contrôle des ventilateurs de
condenseur du circuit pour la
pression différentielle
Désactiver les résistances
et contrôler les détendeurs
électroniques selon l'étagement
normal - Reportez-vous aux
autres schémas de séquence
Déclencher toutes les limites et diagnostics
en mode Marche
En marche
RTAE-SVX001B-FR
