L'écran des alarmes est accessible par la pression de
l'annonciateur Alarmes. Une description textuelle est
proposée.
Une liste déroulante des dernières alarmes actives s'affiche.
Procéder à une « Réinitialisation des alarmes » réinitialisera
les alarmes, quels que soient le type, la machine ou le
circuit. La liste déroulante est classée par ordre de jour et
d'heure d'apparition.
En cas d'avertissement informel, la touche « Alarmes »
s'affiche mais ne clignote pas. Si un arrêt d'alarme (normal
ou intermédiaire) s'est produit, la touche « Alarme »
clignote. Si aucune alarme n'est présente, la touche
« Alarme » n'apparaît pas.
Rapports
Vous pouvez utiliser l'affichage Tracer pour visualiser
toute une gamme de rapports et créer et éditer un rapport
personnalisé. Tous les rapports contiennent des données
courantes mises à jour toutes les 2–5 secondes.
Consultation de l'écran des rapports
Toucher le bouton Rapports dans la zone de menu
principal (Figure 4) pour afficher l'écran des rapports.
L'écran des rapports contient les boutons suivants :
•
Rapport personnalisé 1
•
Rapport personnalisé 2
•
Rapport personnalisé 3
•
Évaporateur
•
Condenseur
•
Compresseur
•
Moteur
•
À propos de
•
Modes de fonctionnement
•
Journal
•
Journal du refroidisseur ASHRAE
Chaque bouton est lié au rapport figurant sur le bouton.

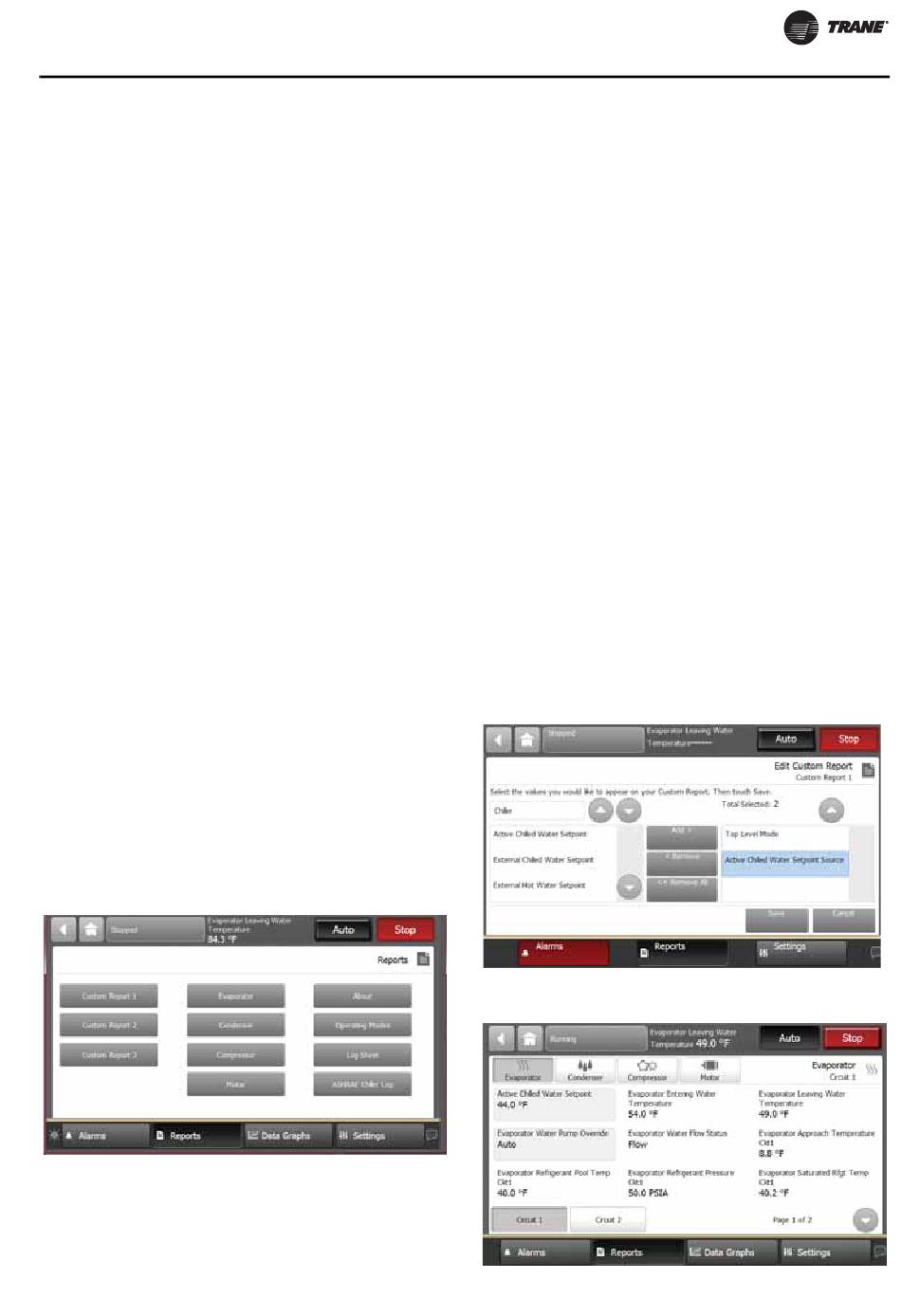

Figure 33. Écran Rapports
L'onglet Rapports permet à l'utilisateur de sélectionner
dans une liste d'en-têtes de rapports. Chaque rapport
génère une liste d'éléments d'état, comme indiqué dans
les tableaux suivants.
RTAE-SVX001B-FR
Modifier un rapport personnalisé
Vous pouvez éditer le rapport personnalisé en ajoutant,
retirant ou réorganisant les données comme suit :
1. Sur l'écran Rapport personnalisé, toucher Éditer. L'écran
Edit Custom Report (Modifier le rapport personnalisé)
s'affiche.
2. Ajouter, retirer ou réorganiser les données comme suit :
a. Pour ajouter un élément au rapport personnalisé,
le toucher. Il réagit en devenant de couleur bleue.
Vous pouvez utiliser les touches fléchées pour faire
défiler le reste des éléments pouvant être ajoutés
au rapport personnalisé. Toucher ensuite Ajouter
pour déplacer l'élément sélectionné dans la boîte
située à droite de l'écran. Pour ajouter tous les
éléments restants dans la boîte de gauche au rapport
personnalisé, toucher Ajouter tt.
b. Pour retirer un élément du rapport personnalisé,
le toucher. Il réagit en devenant de couleur bleue.
Vous pouvez utiliser les touches fléchées pour faire
défiler le reste des éléments pouvant être retirés du
rapport personnalisé. Toucher ensuite Enlever pour
déplacer l'élément sélectionné dans la boîte à gauche
de l'écran.
c. Pour modifier l'ordre des éléments dans le rapport
personnalisé, le toucher. Il réagit en devenant de
couleur bleue. Utiliser les touches fléchées pour
changer l'ordre d'un élément en surbrillance.
3. Pour enregistrer et afficher votre rapport personnalisé
modifié, toucher Enregistrer.
Figure 34. Écran Éditer le rapport personnalisé
Figure 35. Écran Rapport d'évaporateur
Commandes
49
