Séquence de fonctionnement
Cette section fournit des informations élémentaires sur les
aspects courants du fonctionnement du refroidisseur.
Avec les commandes microélectroniques, les diagrammes
en escalier ne peuvent pas représenter la logique complexe
d'aujourd'hui, car les fonctions de commande et de
régulation interviennent nettement plus que les anciennes
commandes pneumatiques ou à semi-conducteur.
Les algorithmes de commande adaptative peuvent
également compliquer la séquence très précise du
fonctionnement. Cette section représente les séquences
de commande les plus courantes.
Présentation du fonctionnement du logiciel

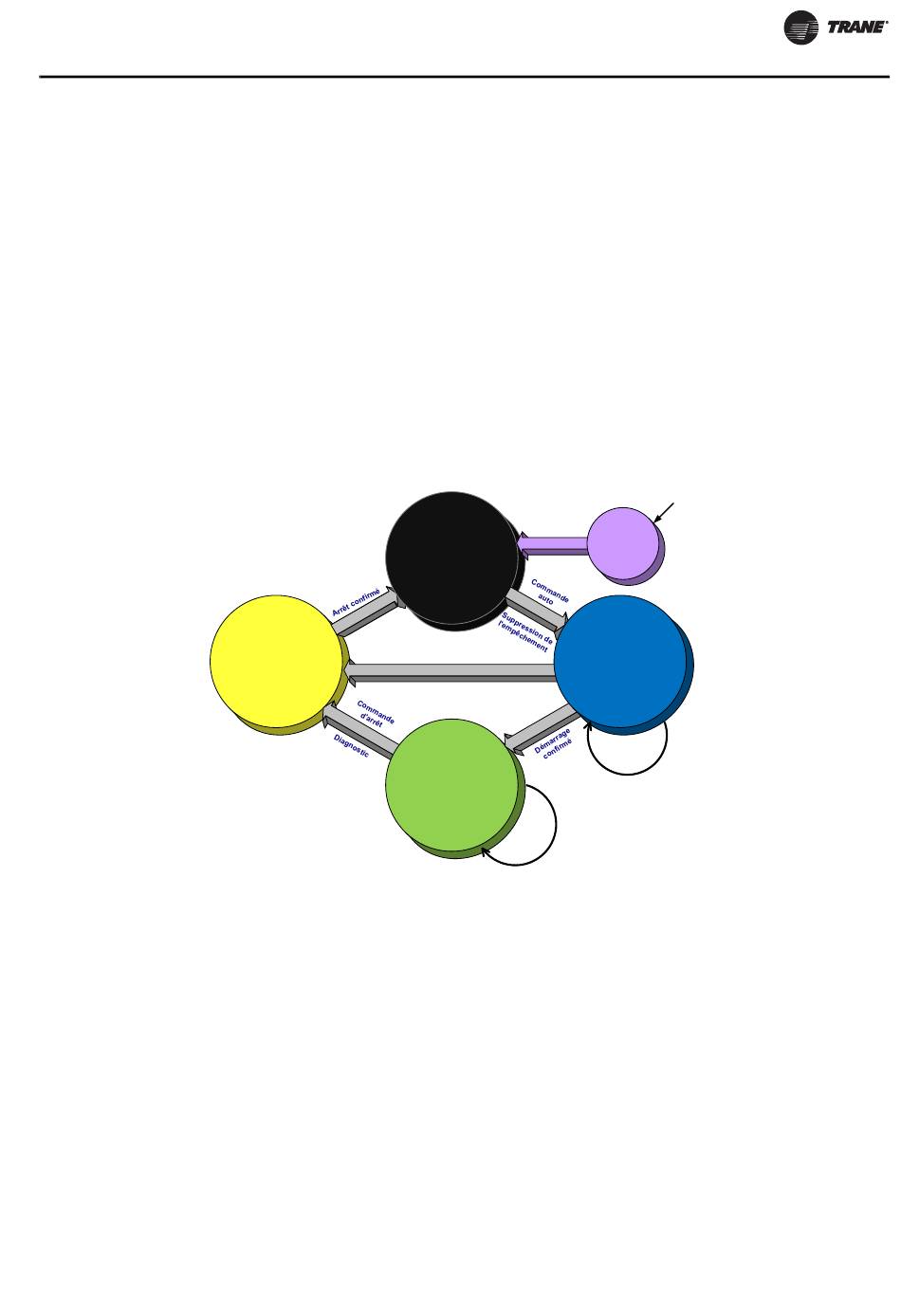

Le diagramme de vue d'ensemble de fonctionnement du
logiciel, indiqué dans la
Figure 54, page
cinq états possibles du logiciel. Ce diagramme peut
s'apparenter à un diagramme d'états, les flèches et le texte
des flèches décrivant les transitions entre les états.
Figure 54. Présentation du fonctionnement du logiciel
Échéances
•
La ligne de temps indique le mode de fonctionnement
de niveau supérieur, tel qu'il serait visible sur l'affichage
Tracer™ AdaptiView™.
•
La couleur d'ombrage du cylindre indique l'état du
logiciel.
•
Le texte entre parenthèses indique le texte de sous-
mode tel qu'il sera visible sur l'afficheur Tracer
AdaptiView.
•
Le texte au-dessus du cylindre de chronologie sert à
illustrer les entrées vers le processeur principal. Il peut
s'agir d'entrées de l'utilisateur via le clavier tactile
de l'interface Tracer™ AdaptiView™, d'entrées de
commande des capteurs/sondes ou d'entrées de
commande d'un GTB générique.
•
Les carrés correspondent à des actions de régulation
telles que l'allumage des relais, l'activation de la charge
du compresseur ou la décharge des électrovannes.
RTAE-SVX001B-FR
61, représente les
Marche inhibée
Arrêt
Commande ou diagnostic d'arrêt
Fonctionnement
limite de fonctionnement
•
Le texte inscrit dans les cercles correspond aux modes
de fonctionnement de niveau supérieur visibles sur
l'affichage Tracer™ AdaptiView™.
•
L'ombrage au niveau de chaque cercle d'état du logiciel
correspond à l'ombrage sur les chronologies
indiquant l'état dans lequel se trouve le refroidisseur.
Le logiciel peut prendre les cinq états génériques suivants :
•
Mise sous tension
•
Arrêté
•
Démarrage
•
En marche
•
En cours d'arrêt
?
Figure 54
Amorçage
Arrêté
automatique
ou
Attente de démarrage
ou
Vérifier
l'arrêt
différentiel
•
Les cercles situés sous le cercle principal correspondent
aux vérifications de diagnostics.
•
Le texte situé à l'extérieur des carrés ou des cercles
correspondent à des fonctionnalités de temps.
•
Les doubles-flèches pleines correspondent à des
temporisations fixes.
•
Les doubles-flèches hachurées correspondent à des
temporisations variables.
Démarrage et arrêt
Mise sous tension
et test
Auto
ou
Vérifier le
lancement
différentiel
61
