Composants de la tuyauterie de l'évaporateur
Les composants de tuyauterie comprennent tous les
dispositifs et commandes assurant le bon fonctionnement
du circuit d'eau et la sécurité de fonctionnement de l'unité.

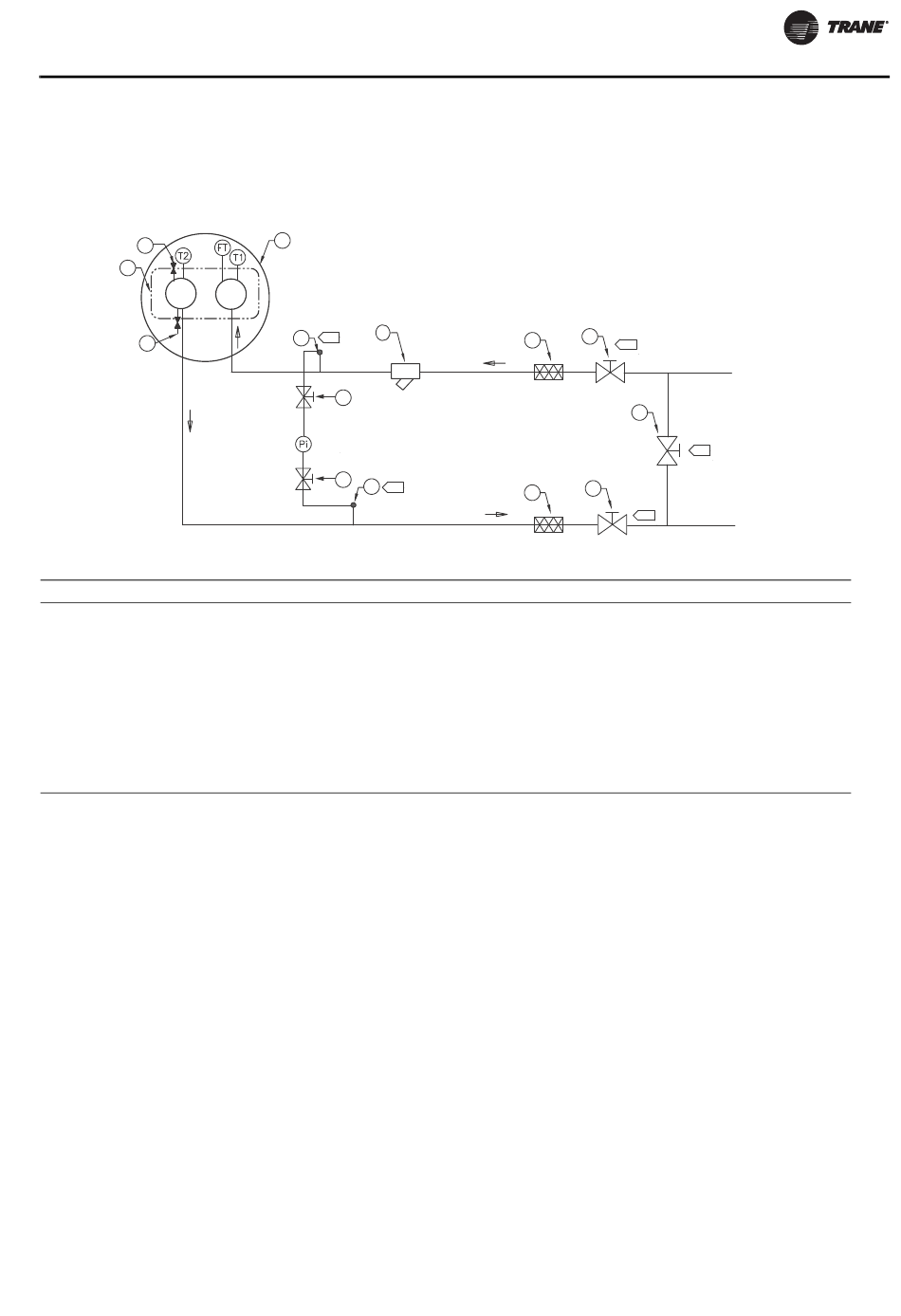

Figure 17.
Tuyauterie d'eau de refroidisseur Stealth™ type
6
5
8
Tableau 14. Composants de tuyauterie d'eau
N°
Description
1
Vanne de dérivation
2
Vanne d'isolement
3
Dispositif anti-vibrations
4
Évaporateur - vue latérale (2 passes)
5
Boîte à eau d'évaporateur (2 passes)
6
Aération
7
Filtre
8
Évacuation
Tuyauterie d'entrée d'eau glacée
•
Aérations (pour évacuer l'air du circuit).
•
Manomètres à vanne d'arrêt.
•
Dispositifs anti-vibrations.
•
Soupapes d'arrêt (isolation). Thermomètres (facultatif).
•
Tés de nettoyage.
•
Filtre.
Tuyauterie de sortie d'eau glacée
•
Aérations (pour évacuer l'air du circuit).
•
Manomètres à vanne d'arrêt.
•
Dispositifs anti-vibrations.
•
Soupapes d'arrêt (isolation).
•
Thermomètres.
•
Tés de nettoyage.
•
Vanne d'équilibrage.
RTAE-SVX001B-FR
4
7
B
2
2
8
C
N°
Pi
PI
T1
T2
A
B
C
Les composants et leur emplacement général sont
indiqués ci-dessous.
2
3
A
1
2
3
Description
Manomètre
Contrôleur de débit d'eau
Capteur temp. entrée eau évaporateur
Capteur temp. sortie eau évaporateur
REMARQUES
Isolez l'unité pour un premier nettoyage de la boucle d'eau
Installez une aération au niveau du point supérieur de la conduite
Installez le dispositif de vidange au niveau du point inférieur de la
conduite
Dispositifs de purge
Un raccord de vidange de 1/2'' est situé sous l'extrémité
de sortie de la boîte à eau afin de permettre la vidange
pendant l'entretien de l'unité. Une soupape d'arrêt doit
être installée sur la conduite de vidange.
Manomètres
Installez les composants de pression fournis par le client
tel qu'illustré dans la
Figure 17, page
manomètres ou robinets sur un tronçon droit de tuyau en
évitant de les positionner à proximité des coudes et autres
composants de ce type. Assurez-vous que les manomètres
sont installés à la même hauteur sur chaque échangeur si
les raccords d'eau sont situés sur les côtés opposés des
échangeurs.
Pour lire les manomètres en dérivation, ouvrir une vanne
et fermer l'autre (selon l'indication à lire). Cela évite les
risques d'erreur dus à l'utilisation de manomètres étalonnés
différemment et installés à des hauteurs différentes.
Installation mécanique
A
A
27. Placez les
27
