Généralités
Description de l'unité
Les unités Stealth™ 150 à 300 tonnes sont des refroidisseurs
de liquide à vis et à condensation par air conçus pour une
installation en extérieur. Les circuits du compresseur sont
un ensemble hermétique entièrement monté, équipé
de tuyauteries, câblé et déshydraté en usine ; leur
fonctionnement et leur étanchéité ont également été testés
en usine avant expédition.
Les entrées et sorties d'eau glacée sont obturées
pour l'expédition. L'unité Stealth intègre la logique
Adaptive Control™ exclusive de Trane qui permet de
surveiller les variables de régulation qui régissent
le fonctionnement du refroidisseur. La logique
Adaptive Control peut ajuster les variables de capacité
pour empêcher l'arrêt du refroidisseur et maintenir la
production d'eau glacée si nécessaire. Toutes les tailles
d'unité sont disponibles avec deux circuits de fluide
frigorigène indépendants. Pour les unités 150 T et 165 T,
un circuit frigorifique unique est disponible en option.
Chaque compresseur est commandé par un entraînement
Adaptive Frequency™, de 3e génération, à vitesse variable
(AFD
). Chaque circuit de fluide frigorigène comprend un
3
filtre, un voyant, une vanne de détente électronique et des
vannes de charge. L'évaporateur à tubes et calandre est
fabriqué conformément aux normes ASME ou à d'autres
codes internationaux. Chaque évaporateur est entièrement
isolé et équipé de raccords de vidange d'eau et de
ventilation. En option, une prise de courant peut être fournie.
Les unités sont expédiées avec une charge d'huile pleine
et peuvent faire l'objet d'une commande avec une charge
de fluide frigorigène en usine ou une charge d'azote
en option.

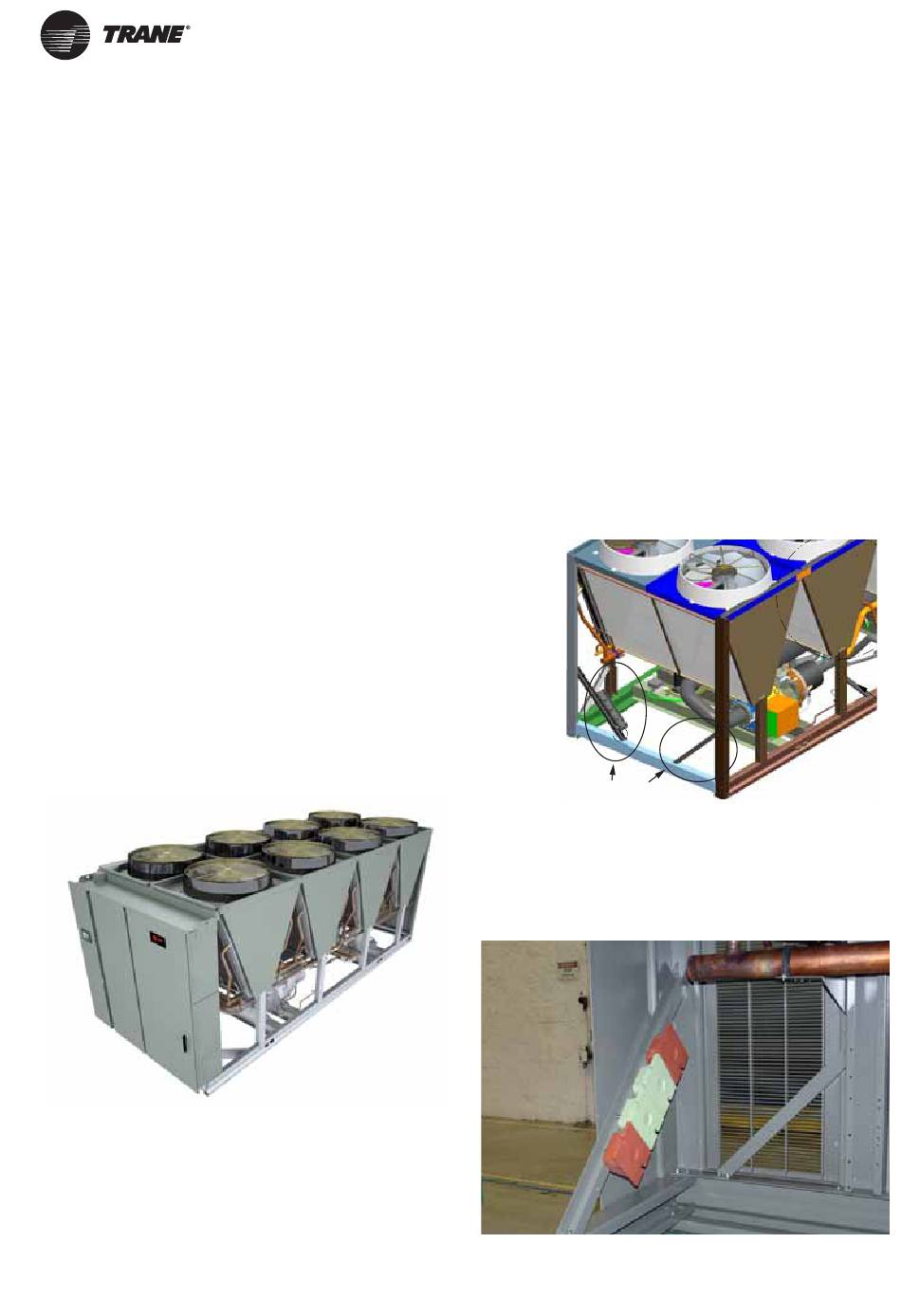

Figure 2.
Unité Stealth RTAE type
10
Informations sur les accessoires
et options
Vérifiez tous les accessoires et pièces détachées livrées
avec l'unité à l'aide de la liste d'expédition. Ces éléments
comprennent les bouchons de vidange d'eau, les schémas
de câblages électriques ainsi que la documentation relative
à l'entretien, placés à l'intérieur du panneau de commandes
à l'expédition.
Les amortisseurs en élastomère commandés en option
avec l'unité (caractère de numéro de modèle 36 = 1) sont
livrés montés sur les supports en diagonale situés à
l'extrémité de l'unité, du côté opposé au panneau de
commandes. Reportez-vous à la
Les isopads parasismiques sélectionnés en option
(caractère de numéro de modèle 36 = 2) sont livrés placés
à l'intérieur du panneau de commandes de l'unité.
Figure 3.
Emplacement d'expédition des amortisseurs
en élastomère
Amortisseur en élastomère
Emplacements d'expédition
(tous les amortisseurs ne sont pas illustrés - leur
quantité varie selon la configuration de l'unité)
Figure 4.
Amortisseurs en élastomère fixés pour
l'expédition
Figure 3
et à la
Figure
4.
RTAE-SVX001B-FR
