Commandes
Zone d'affichage principal/écran d'accueil
Tous les écrans apparaissent à l'intérieur de la zone
d'affichage principale (illustrée à l'emplacement dans le
Tableau
30).
Écran d'accueil : Information d'état du refroidisseur
L'écran d'accueil
(Tableau
tactiles » (toute les surfaces rectangulaires blanches) les
informations dont on a le plus souvent besoin sur l'état du
refroidisseur, et cela pour chaque élément du refroidisseur.
Il suffit de toucher n'importe quelle cible tactile pour
afficher un écran contenant d'autres informations de statut
du refroidisseur relatives à chaque composant.

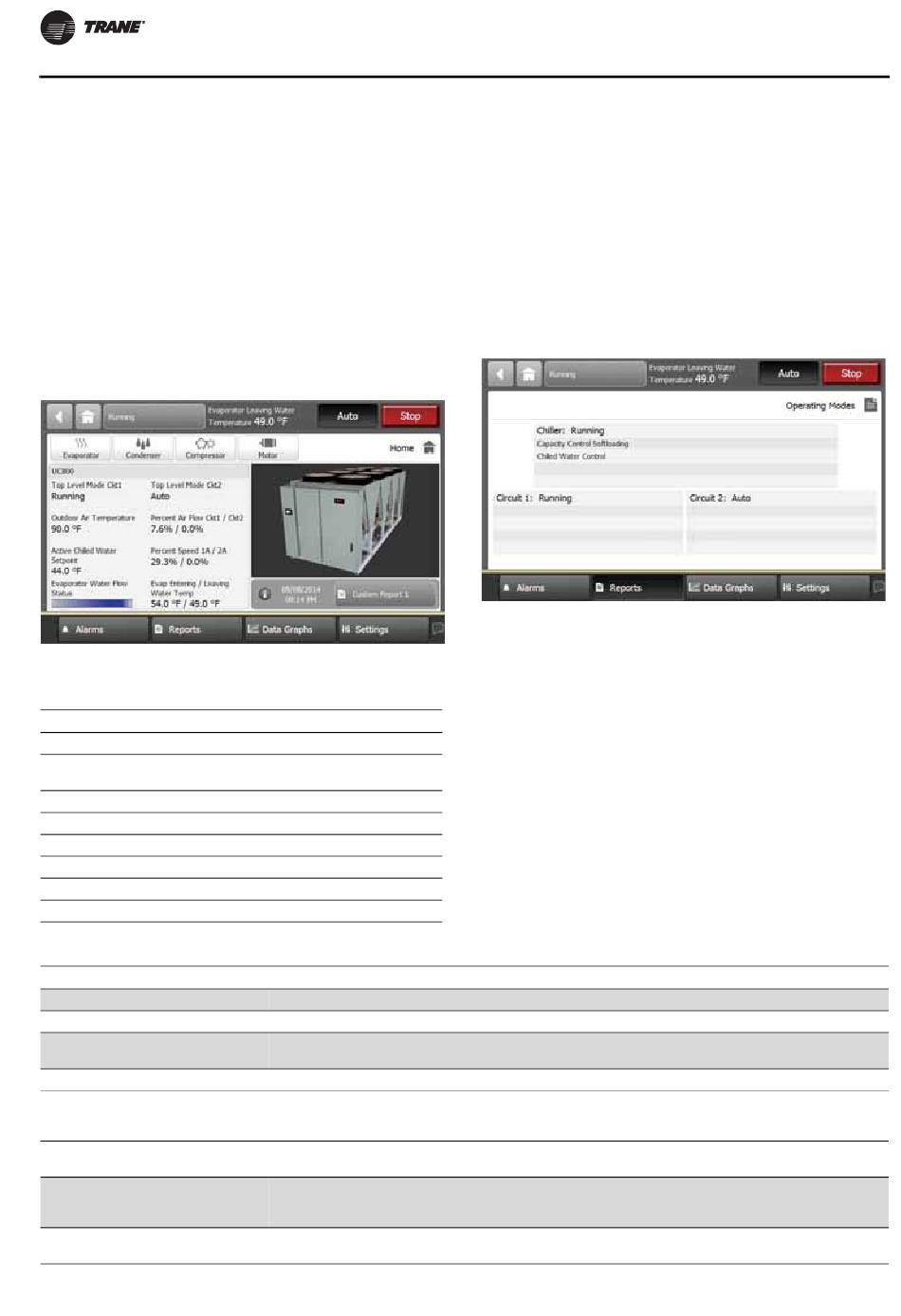

Figure 30. Écran principal
Tableau 23. Éléments de l'écran principal
Description
Point de consigne actif d'eau glacée
Point de consigne actif de limite
d'intensité absorbée
% RLA moyenne courant de moteur
Temp. d'eau en entrée/sortie de l'évap. X.X
Temp. d'eau en entrée/sortie de cond. X.X
Commande de fréquence
État de débit eau de l'évaporateur
État de débit d'eau du condenseur
Tableau 24. Modes de fonctionnement
Modes refroidisseur
Réarmement MP
Arrêté
Arrêt local
Arrêt immédiat
Coupure diagnostic – Réarmement
manuel
Marche inhibée
Coupure diagnostic – Réarmement
automatique
46
30) fournit sur des « cibles
Résolution
Unités
X.X
°F /°C
X.X
% RLA
X.X
% RLA
°F /°C
°F /°C
X.X
Hz
X.X
Description
Le refroidisseur ne fonctionne pas et ne peut pas fonctionner sans intervention. De plus amples
informations sont fournies par le sous-mode :
Le refroidisseur est arrêté par une commande d'arrêt sur l'affichage TD7 - Ne peut pas être forcé à distance.
Le refroidisseur est arrêté au moyen de la commande d'arrêt immédiat de l'affichage TD7 (en appuyant
sur le bouton Arrêt deux fois d'affilé) - l'arrêt précédent a été commandé manuellement pour un arrêt
immédiat sans cycle de marche-décharge ou de tirage au vide - Ne peut pas être forcé à distance.
Le refroidisseur est arrêté par un diagnostic sollicitant une intervention manuelle de réarmement.
Le refroidisseur ne peut actuellement pas démarrer (et donc fonctionner*), mais est autorisé
à démarrer si la situation d'interdiction ou de diagnostic est supprimée. De plus amples
informations sont fournies par le sous-mode :
L'ensemble du refroidisseur est arrêté par un diagnostic pouvant être automatiquement supprimé.
Affichage des modes de fonctionnement
du refroidisseur
Sur l'écran Rapports, toucher Modes de fonct. refroidisseur
pour afficher le mode de fonctionnement en cours du
refroidisseur en termes de mode de fonctionnement de
niveau supérieur et de sous-modes.
Remarque : on peut également accéder à l'écran Modes
de fonct. refroidisseur à partir du bouton
d'état du refroidisseur dans le coin supérieur
gauche de l'écran.
Figure 31. Modes de fonctionnement du refroidisseur
RTAE-SVX001B-FR
