Interfaces de communication
Le contrôleur UC800 comporte quatre connecteurs prenant
en charge les interfaces de communication répertoriées.
Pour connaître l'emplacement de ces ports, reportez-vous
à la
Figure 27, page
44.
®
•
BACnet
MS/TP
•
ModBus™ esclave
®
•
LonTalk
via LCI-C (à partir du bus IPC3)
•
Communication 4 via TCI (à partir du bus IPC3)
Sélecteurs rotatifs
Le contrôleur UC800 comporte trois sélecteurs rotatifs sur
sa face avant. Ces sélecteurs servent à définir une adresse
à trois chiffres lorsque le contrôleur UC800 est installé sur
un système BACnet ou ModBus™ (par ex., 107, 127, etc.).
Remarque : les adresses valides vont de 001 à 127 pour
BACnet et de 001 à 247 pour ModBus™.
Description et fonctionnement des LED
Le contrôleur UC800 comporte 10 LED sur sa face avant.
La
Figure 28
indique l'emplacement de chacune d'elles et
le
Tableau 22
décrit leur comportement dans différentes
situations.

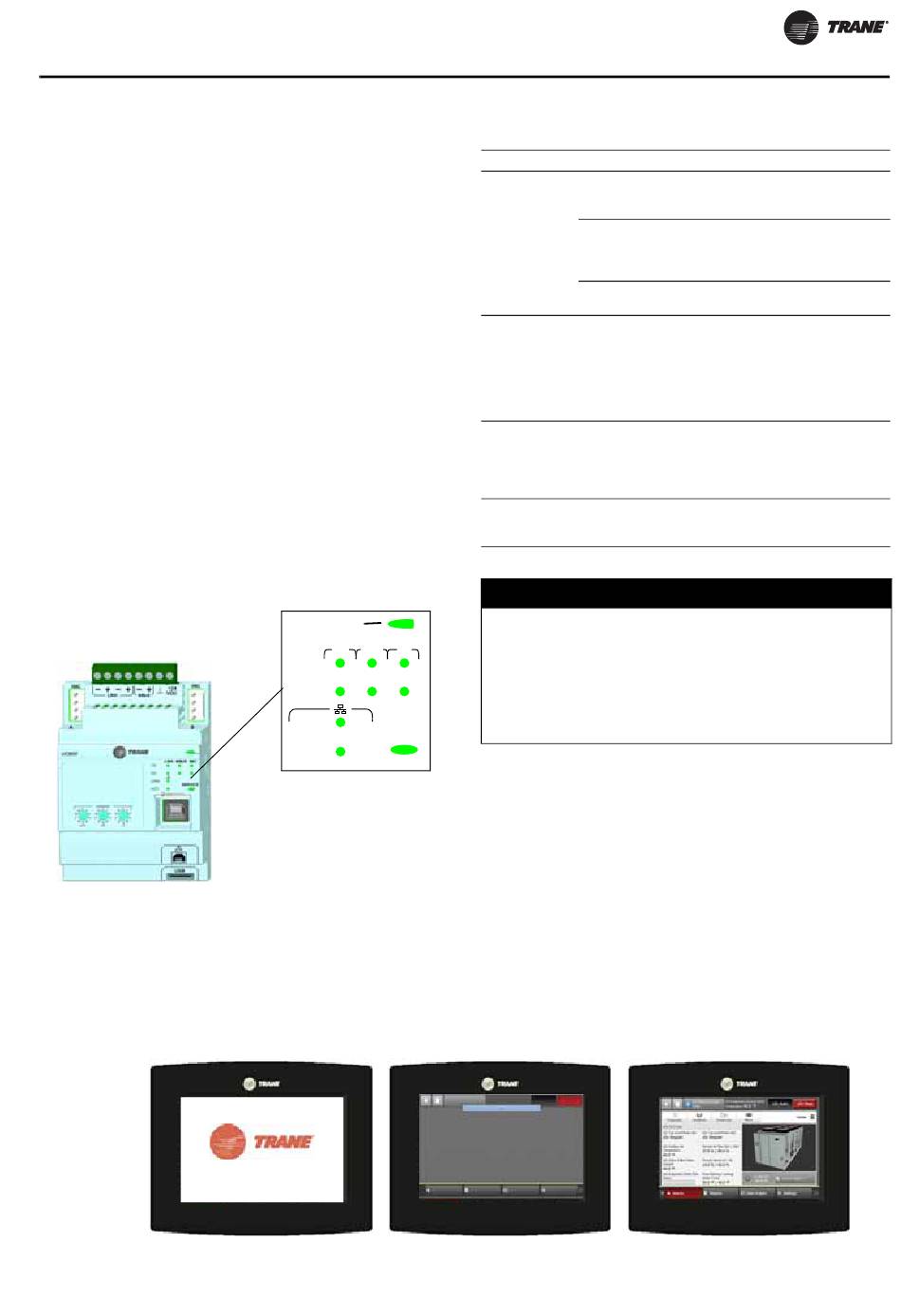

Figure 28. Emplacements des DEL
Figure 29. Écrans TD7
Écran de démarrage de
l'affichage opérateur
RTAE-SVX001B-FR
DEL
d'alimentation
LINK
MBUS
IMC
TX
RX
LINK
SERVICE
ACT
Chargement des données de l'affichage
Tableau 22. Comportement des LED
LED
État de contrôleur UC800
Sous tension. Si la DEL d'alimentation est allumée
et a une couleur verte, le contrôleur UC800 est sous
tension et aucun problème n'est à signaler.
Tension faible ou dysfonctionnement. Si la DEL
Marquee LED
d'alimentation est allumée et a une couleur rouge, le
contrôleur UC800 est sous tension, mais il existe
certains problèmes.
Alarme. En présence d'une alarme, la DEL
d'alimentation clignote et a une couleur rouge.
La LED TX est de couleur verte et clignote à la vitesse
de transfert des données lorsque le contrôleur UC800
envoie des données à d'autres périphériques sur la
LINK, MBUS,
liaison.
IMC
La LED Rx est de couleur jaune et clignote à la vitesse
de transfert des données lorsque le contrôleur UC800
reçoit des données d'autres périphériques sur la liaison.
La LED LINK est allumée et a une couleur verte lorsque
la liaison Ethernet est branchée et opérationnelle.
Liaison
La LED ACT a une couleur jaune et clignote à la
Ethernet
vitesse de transfert des données lorsque le flux de
données est actif sur la liaison.
La LED Service est allumée et a une couleur verte
Entretien
lorsqu'elle est enfoncée. Est réservée aux techniciens
d'entretien qualifiés. Ne pas utiliser.
REMARQUE :
Bruit électrique !
Prévoyez une distance de 15,5 cm minimum (6") entre
les circuits basse tension (<30 V) et les circuits haute
tension. Le non-respect de cette consigne peut entraîner
un bruit électrique, avec risque de distorsion des signaux
transmis par le câblage basse tension, y compris par le
circuit de communication inter-processeurs (IPC).
Afficheur Tracer AdaptiView™ TD7
Interface opérateur
Les informations sont adaptées aux opérateurs, techniciens
de maintenance et propriétaires. Pour exploiter un
refroidisseur, certaines informations spécifiques sont
nécessaires au quotidien : points de consigne, limites,
informations de diagnostic et rapports. Les informations
de fonctionnement quotidiennes sont visibles sur l'afficheur.
Elles sont regroupées de manière logique, à savoir modes
de fonctionnement du refroidisseur, diagnostics actifs,
réglages et rapports, et vous pouvez y accéder de manière
conviviale, par simple pression tactile.
Commandes
Écran d'accueil, mode Auto
45
