8.6
Test der Messung des Flüssigkeitsdefizits
Der Prüfaufbau ist in Abb. 8-3 dargestellt. Es ist sehr wichtig, dass der Auffangbe-
hälter in der Waage, wie in Abb. 8-3 gezeigt, positioniert wird.
1. Wenn die Grundfunktionstests 8.3 bis 8.5 durchgeführt wurden, gehen Sie zu
Schritt 2 über. Wenn nicht, siehe Grundfunktionstest 8.4 Schritte 1 bis 11.
2. Setzen Sie die Anzeige des Flüssigkeitsdefizits auf „Null" durch Drücken der
Zero-Taste (siehe Abb. 5-1, (9)).
3. Taste Pause/Resume drücken.
4. Lassen Sie das System 1 Minute laufen. Im Behälter sollten sich etwa 800 ml
Flüssigkeit befinden aber die Anzeige des Flüssigkeitsdefizit sollte etwa 0 an-
zeigen.
5. Die zulässige Toleranz beträgt ±50.
Tragen Sie die Ergebnisse in das Testprotokoll im Abschnitt 15.1 ein. Der Test ist
erfolgreich abgeschlossen, wenn die Ergebnisse innerhalb der zulässigen Tole-
ranzgrenze liegen.
Jährliche Inspektion

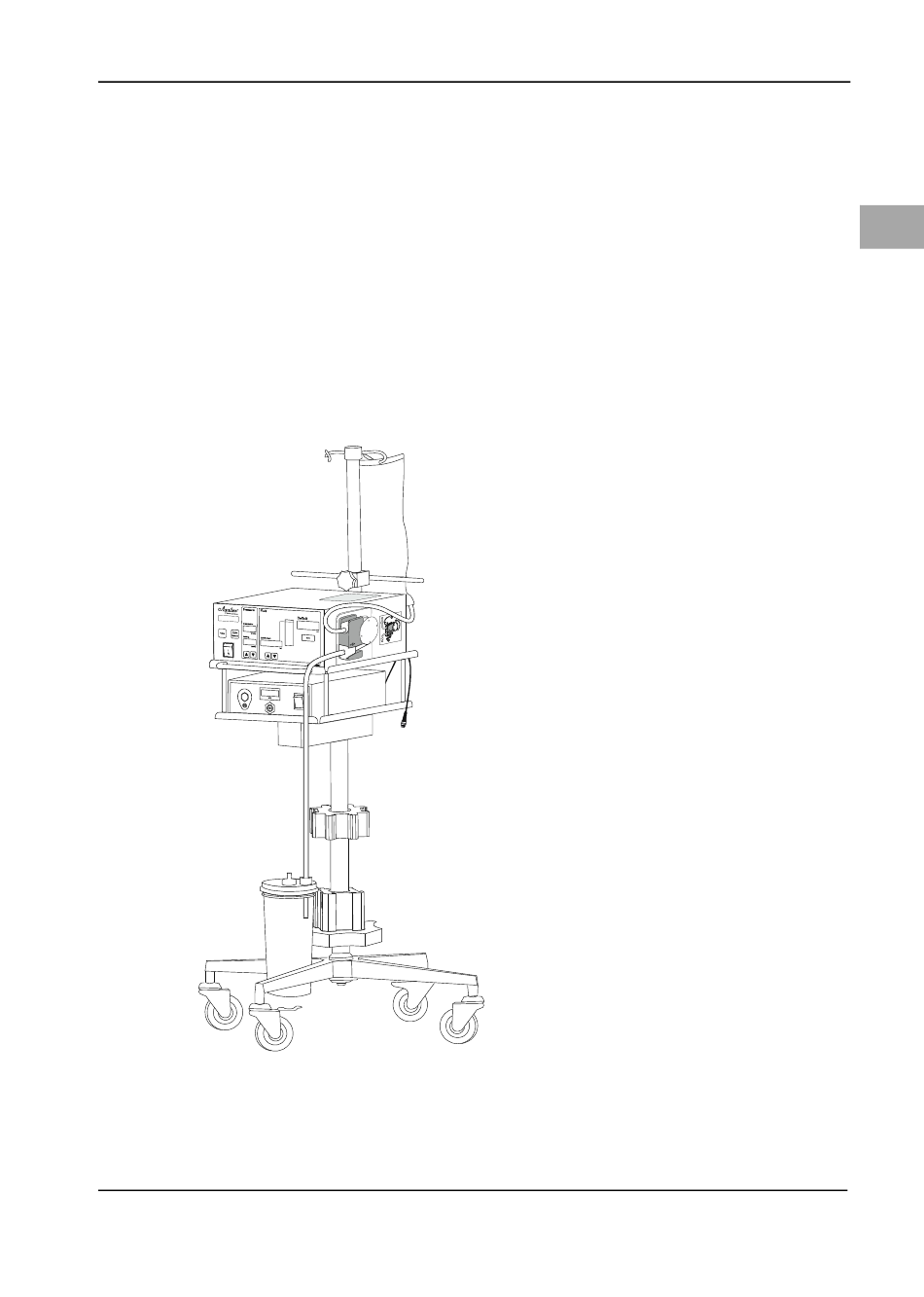

Abb. 8-3
Prüfaufbau der Messung des
Flüssigkeitsdefizits
DE
33
