Configurazione del sistema

(1)
(3)
(7)
(10)
(11)
(12)
Per la spedizione, l'Aquilex Fluid Control System è suddiviso in due cartoni:
Il cartone 1 contiene:
• Pompa
• Manuale
• Cavo di alimentazione
• Set di tubi a depressione Aquilex (basso e alto vuoto)
• Cavo di alimentazione per unità di controllo MyoSure®
Il cartone 2 contiene:
• Supporto con unità di pesatura
• Anelli contenitori
Prima configurazione del sistema

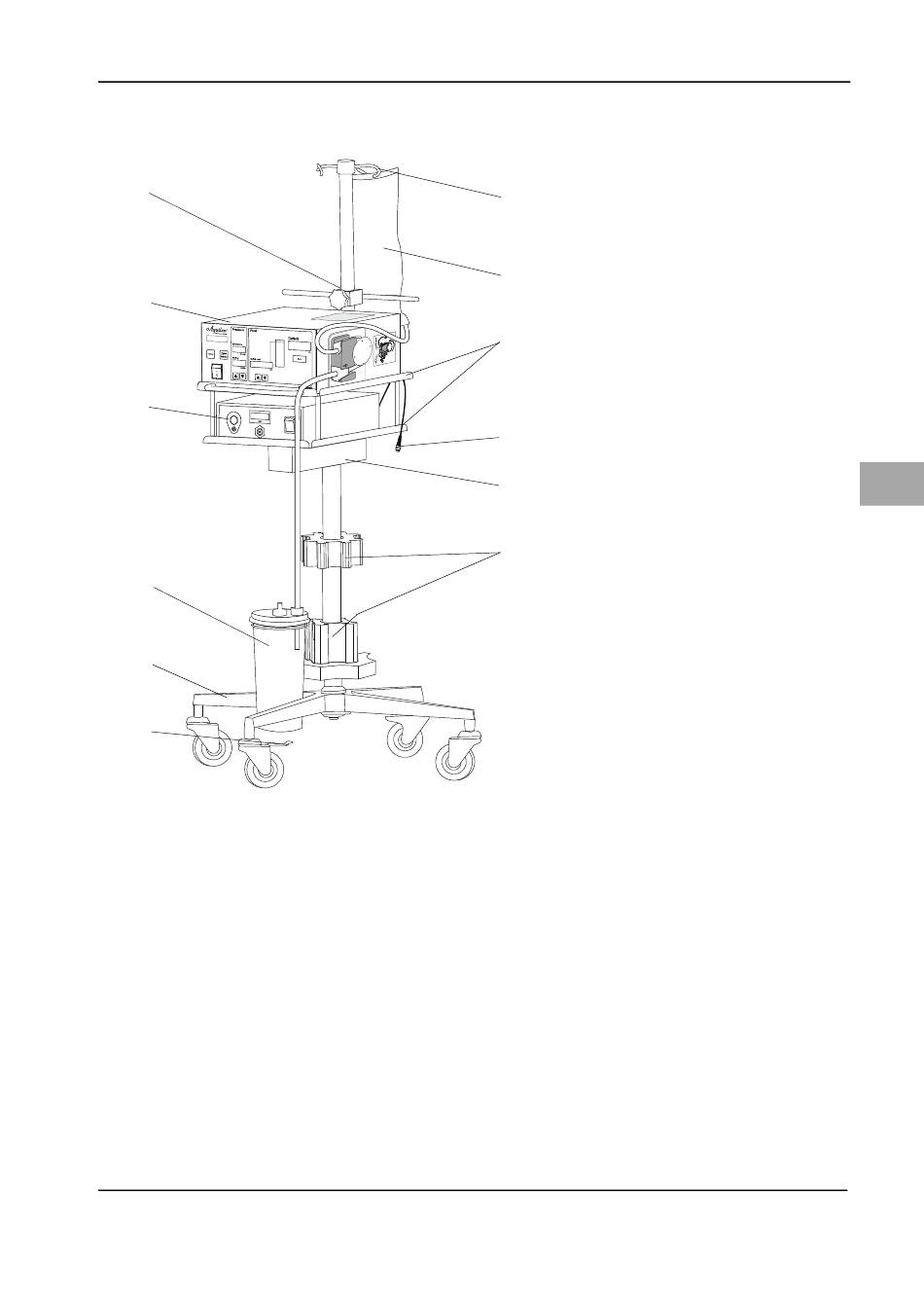

Fig. 4-1 Configurazione dell'Aquilex
Fluid Control System
(2)
Supporto
(1)
Supporto sacca
(2)
Pompa
(3)
Sacche di liquido
(4)
(4)
Piastre di sostegno
(5)
Cavo dell'unità di pesatura
(6)
(5) Unità di controllo MyoSure®
(7)
Unità di pesatura
(8)
Supporto per contenitore
(9)
Contenitore
(10)
(11) Piede a rotelle
(6)
Freno di bloccaggio
(12)
(8)
(9)
